Systeme Electric · артикул XGHB90E340
Изображение может отличаться от конкретного исполнения.
Schneider Electric

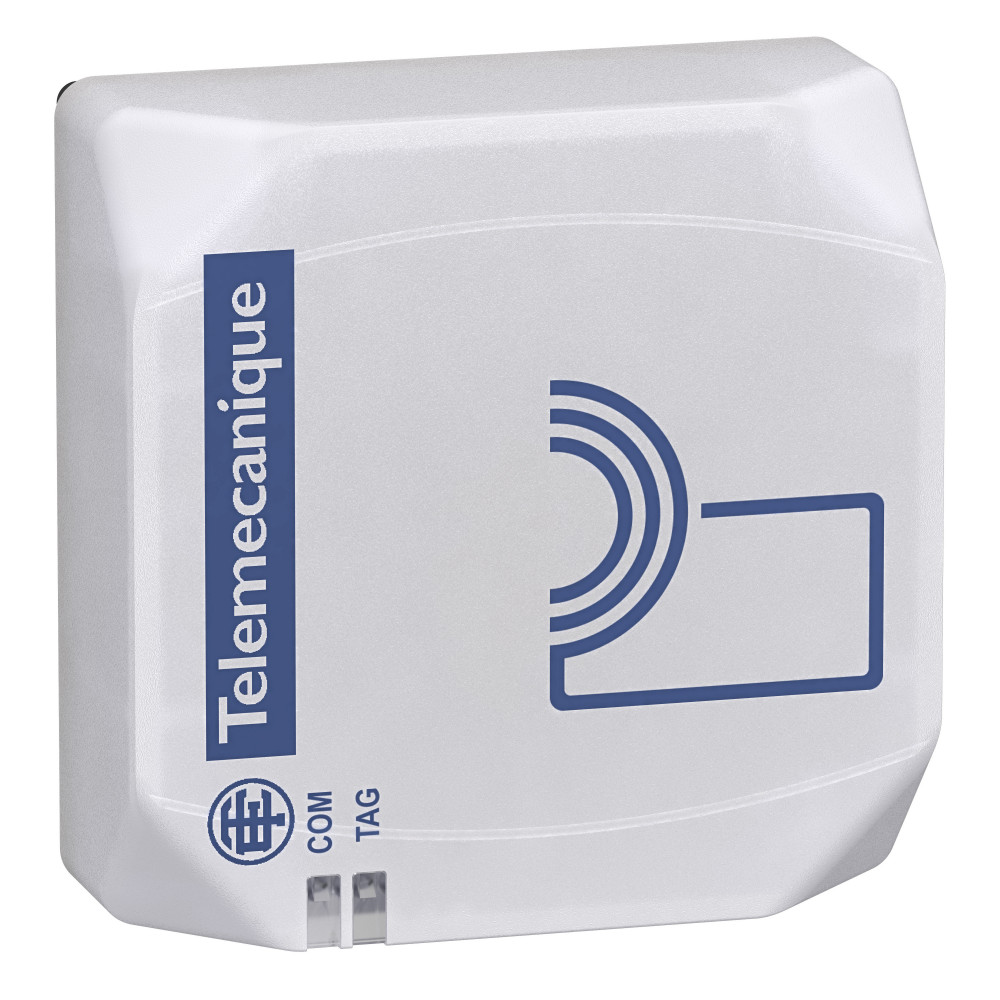

RFID-СЧИТЫВАТ.,24В, С LED, С MODBUS RTU
ИсточникКаталог Systeme Electric
КлассификацияEC002996
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина40 мм
Высота40 мм
Глубина40 мм
Вес57 г
Частота0...13.56 МГц
Диаметр22 мм
Макс. дальность действия70 мм
Радио протоколISO 15693 (*)
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты (IP)EF005474 | Прочее |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -25-70 °C |
| Степень защиты ipданные поставщика | лицевая панель: IP69K в соответствии с МЭК 60529 задний: IP65 в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
Электрические и световые параметры 9
| ЧастотаEF000416 | 0...13.56 МГц |
|---|---|
| Радио протоколEF001007 | ISO 15693 (*) |
| Название компактной станции радиочастотной идентификации (rfid)данные поставщика | XGCS |
| Номинальное напряжение питания [us]данные поставщика | 24 В постоянный ток в соответствии с защитное сверхнизкое напряжение |
| Потребляемый токданные поставщика | < 60 мА |
| Пределы напряжения питанияданные поставщика | 19.2-29 В постоянный ток |
| Частота радиочастотной идентификацияданные поставщика | 13.56 МГц |
| Электрическое соединениеданные поставщика | 5 контакты1 вилка M12 |
| Электромагнитная совместимостьданные поставщика | испытание стойкости к с электролитическому разряду: уровень пробы: 6 кВ (Разряд при контакте) 3 в соответствии с МЭК 61000-4-2 испытание стойкости к с электролитическому разряду: уровень пробы: 8 кВ ( |
Материалы и конструкция 1
| Материал корпусаEF001596 | Прочее |
|---|
Механические характеристики 3
| Момент затяжкиданные поставщика | < 2.2 N.m |
|---|---|
| Степень ударостойкости ikданные поставщика | IK02 в соответствии с EN 50102 |
| Ударопрочностьданные поставщика | 30 gn для 11 мс в соответствии с EN 60068-2-27 |
Классификация и назначение 6
| Тип памятиEF002996 | Прочее |
|---|---|
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Серияданные поставщика | Telemecanique Radio frequency identification XG |
| Соответствующий тип меткиданные поставщика | автоматическое определение типа метки стандартные метки ISO 15693 стандартные метки ISO 14443 |
| Стандартыданные поставщика | ETSI EN 301 489-3 ETSI EN 300 330-2 ETSI EN 300 330-1 ETSI EN 301 489-1 |
| Тип продуктаданные поставщика | panel mounting smart antenna with lights |
Прочие характеристики 12
| Макс. дальность действияEF001327 | 70 мм |
|---|---|
| Виброустойчивостьданные поставщика | 2 мм (частота= 5-29.5 Гц) в соответствии с EN 60068-2-6 7 gn (частота= 29.5-150 Гц) в соответствии с EN 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Коммуникационный порт(ы)данные поставщика | RS485 без развязки |
| Конструкцияданные поставщика | diameter 22 mounting |
| Маркировкаданные поставщика | CE |
| Номер сетевого портаданные поставщика | Modbus RTU |
| номинальная дальность обнаруженияданные поставщика | 10-70 мм |
| Светодиодный индикатор состоянияданные поставщика | сеть обмена данными: 1 светодиод (двухцветный) обмен данными с радиометками: 1 светодиод (двухцветный) многоцветный светодиодный: 2 светодиода (многоцветный) |
| Сертификатыданные поставщика | UL, FCC |
| Скорость передачиданные поставщика | 9600...115200 бод (автоопределение) |
| Совместимость продуктаданные поставщика | радиометка Texas (Tag-it HFI) радиометка INSIDE (MicroPass) RFID микрочип Fujitsu (MB89R118 - MB89R119) RFID микрочип NXP (SL2, SL1, Ultralight, Std 1K/4K, DESFire) радиометка STM (CRIX4K) RFID микроч |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 40 мм |
|---|---|
| ВысотаEF000040 | 40 мм |
| ГлубинаEF000049 | 40 мм |
| ВесEF000167 | 57 г |
| ДиаметрEF000551 | 22 мм |
| Вес неттоданные поставщика | 0.057 кг |
| Внешний размерданные поставщика | 40 x 40 x 40 mm |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.09 × 0.064 × 0.044 см | 0.074 | 0.00025344 | |
| TRANSPORTING | 22 шт. | 0.4 × 0.15 × 0.15 м | 1.801 | 0.009 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.09 × 0.064 × 0.044 см
- Вес, кг
- 0.074
- Объём, м³
- 0.00025344
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 22 шт.
- Габариты
- 0.4 × 0.15 × 0.15 м
- Вес, кг
- 1.801
- Объём, м³
- 0.009
- EAN / GTIN
