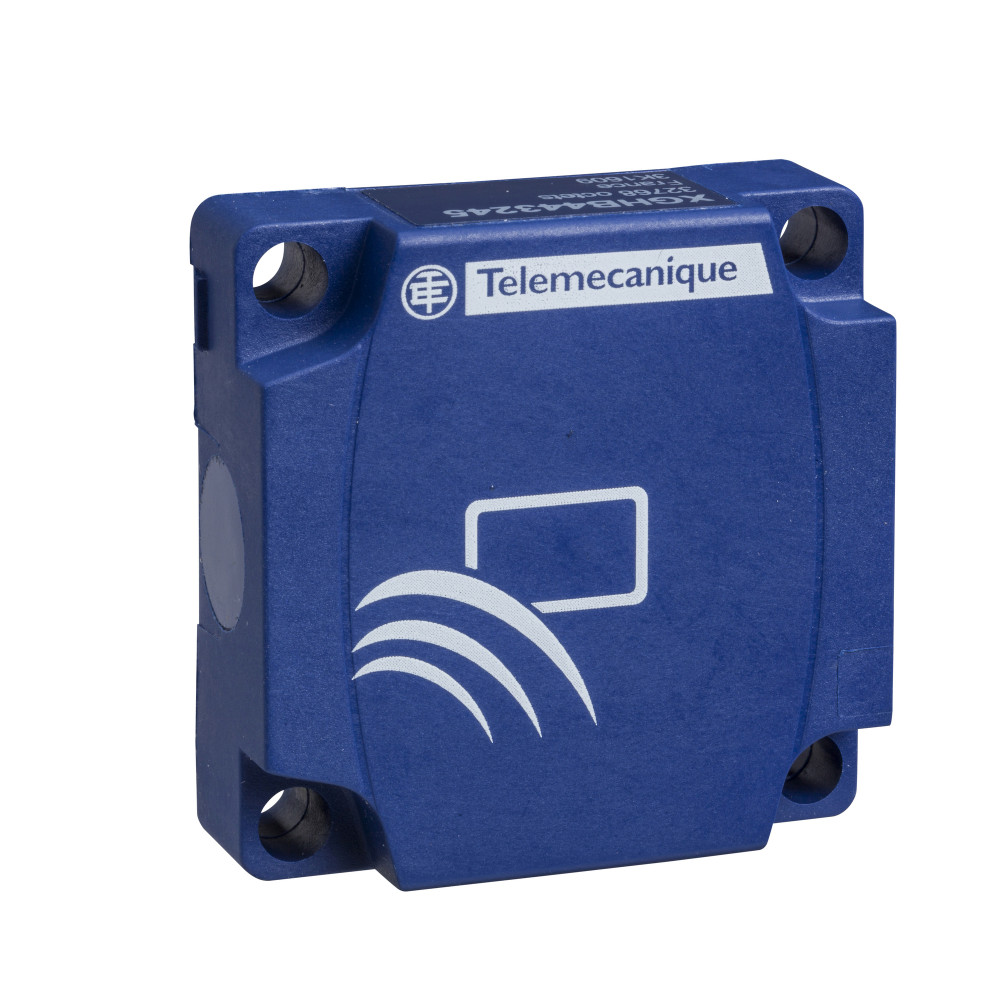

ЭЛЕКТРОННАЯ МЕТКА XGHB440245

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ЭЛЕКТРОННАЯ МЕТКА XGHB440245

Артикул: XGHB440245 ETIM-класс: EC002996 EAN: 3389119055239 Обновлено: 15.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC002996
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина40 мм
Высота15 мм
Глубина40 мм
Вес31 г
Частота0...13.56 МГц
Макс. дальность действия80 мм
Радио протоколISO 15693 (*)
Материал корпусаПластик

Описание и назначение

<p>Электронная метка, 40Х40Х15 ММ. серия продукта: OsiSense XG<br /> - тип устройства или его аксессуаров: радиочастотные идентификаторы<br /> - название электронной метки радиочастотной идеXGHB<br /> - частота радиочастотной идентификация: 13.56 МГц<br /> - конструкция: плоская форма 40 x 40 x 15<br /> - размер памяти: 2 Кбайт<br /> - наименование поста: XGCS<br /> - [Sn] номинальная дальность обнаружения: 48 мм с XGCS49, 65 мм с XGCS85, 80 мм с XGCS49 + полевой расширитель XGFEC2525, 42 мм с XGCS49 + полевой расширитель XGFEC2525, 65 мм с XGCS89<br /> - внешний размер: 40 x 40 x 15 мм<br /> - количество в одном комплекте: комплект из 1 шт.<br /> - время считывания: 7 + 2 x (число 16-бит слов) мс<br /> - время записи: 7 + 2.4 x (количество 16-бит слов) мс<br /> - степень защиты IP: IP68<br /> - монтаж: защелками, винтами. <br />Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения. <br />Применения: Промышленность: Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты (IP)EF005474 Прочее
Рабочая температура окружающей средыданные поставщика -25-70 °C
Степень защиты ipданные поставщика IP68 ≠ ETIM
Температура окружающей среды при храненииданные поставщика -40-85 °C

Электрические и световые параметры 4

ЧастотаEF000416 0...13.56 МГц
Радио протоколEF001007 ISO 15693 (*)
Название электронной метки радиочастотной идентификации rfidданные поставщика XGHB
Частота радиочастотной идентификацияданные поставщика 13.56 МГц

Материалы и конструкция 2

Материал корпусаEF001596 Пластик
Материалданные поставщика PBT (полибутилентерефталат)

Монтаж и подключение 1

Место монтажаданные поставщика возможно, на металл. опоре

Механические характеристики 4

Количество циклов записиданные поставщика 10000000000 в -25-70 °C
Количество циклов считыванияданные поставщика 10000000000
Степень ударостойкости ikданные поставщика IK02 в соответствии с EN 50102
Ударопрочностьданные поставщика 30 gn для 11 мс в соответствии с EN 60068-2-27

Классификация и назначение 5

Тип памятиEF002996 FRAM/EEPROM
Серияданные поставщика OsiSense XG
Стандартыданные поставщика ISO 15693
Тип памятиданные поставщика FeRAM ≠ ETIM
Тип продуктаданные поставщика радиочастотные идентификаторы

Прочие характеристики 13

Макс. дальность действияEF001327 80 мм
Виброустойчивостьданные поставщика 2 мм (f = 29.5-150 Гц) в соответствии с EN 60068-2-6
Время записиданные поставщика 7 + 2.4 x (количество 16-бит слов) мс
Время сохранения данныхданные поставщика 10 г.
Время считыванияданные поставщика 7 + 2 x (число 16-бит слов) мс
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Количество в одном комплектеданные поставщика комплект из 1 шт.
Конструкцияданные поставщика плоская форма 40 x 40 x 15
Наименование постаданные поставщика XGCS
номинальная дальность обнаруженияданные поставщика 42 мм с XGCS49 + полевой расширитель XGFEC2525 48 мм с XGCS49 65 мм с XGCS89 80 мм с XGCS49 + полевой расширитель XGFEC2525 65 мм с XGCS85
Операция с памятьюданные поставщика Считывание/запись
Режим фиксацииданные поставщика защелками винтами
Скорость прохождения объектаданные поставщика 2.1 м/с с XGCS49 (прочитать серийный номер) 1.5 м/с с XGCS49 (прочитать слово) 0.6 м/с с XGCS49 (прочитать или написать 10 слов) 3.5 м/с с XGCS89 (прочитать серийный номер) 2.5 м/с с XGCS89 (прочитать

Размеры и упаковка

Изделие

ШиринаEF000008 40 мм
ВысотаEF000040 15 мм
ГлубинаEF000049 40 мм
ВесEF000167 31 г
Вес неттоданные поставщика 0.031 кг
Внешний размерданные поставщика 40 x 40 x 15 mm
Размер памятиданные поставщика 2 Кбайт

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.09 × 0.06 × 0.02 см 0.038 0.000108 3389119055239
