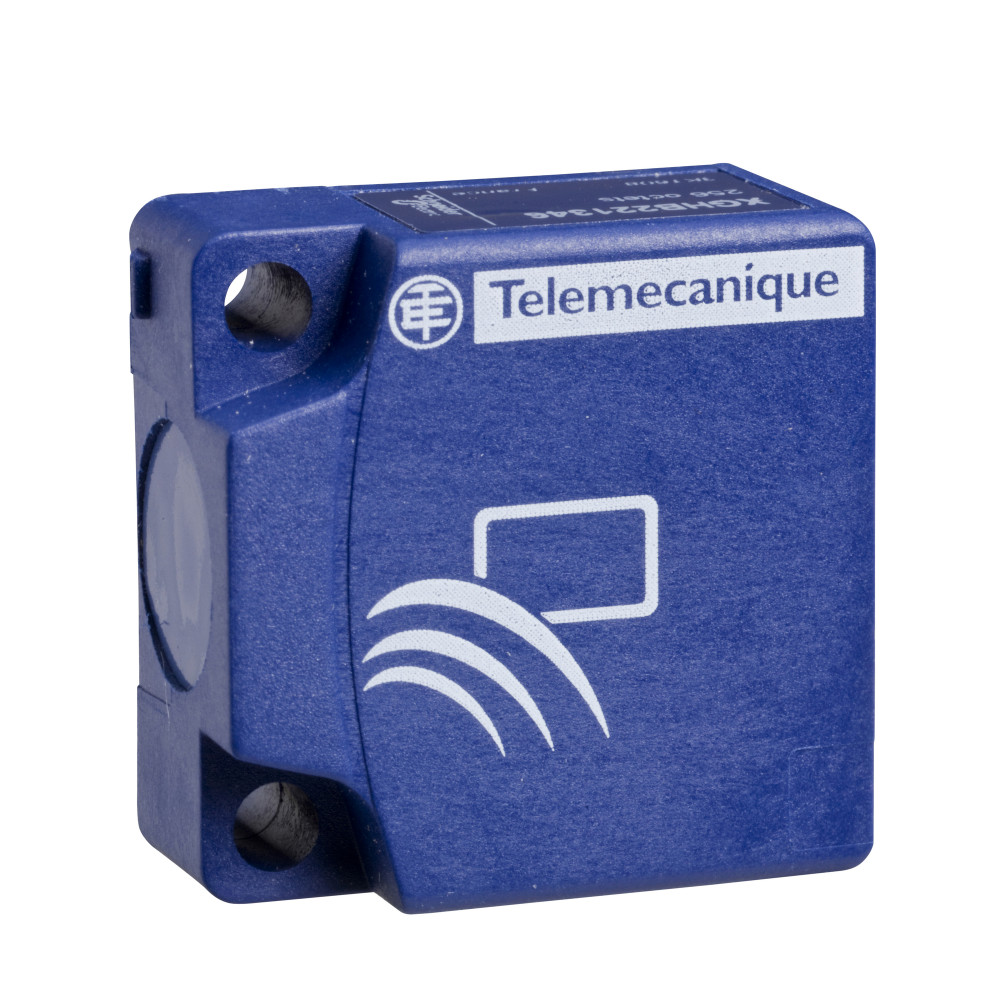

ЭЛЕКТРОННАЯ МЕТКА XGHB221346

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ЭЛЕКТРОННАЯ МЕТКА XGHB221346

Артикул: XGHB221346 ETIM-класс: EC002996 Обновлено: 14.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC002996
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина26 мм
Высота13 мм
Глубина26 мм
Вес25 г
Частота0...13.56 МГц
Макс. дальность действия55 мм
Радио протоколISO 15693 (*)
Материал корпусаПластик

Описание и назначение

<p>Электронная метка. серия продукта: OsiSense XG<br /> - тип устройства или его аксессуаров: радиочастотные идентификаторы<br /> - название электронной метки радиочастотной идеXGHB<br /> - частота радиочастотной идентификация: 13.56 МГц<br /> - конструкция: плоская форма 26 x 26 x 13<br /> - размер памяти: 256 B<br /> - наименование поста: XGCS<br /> - [Sn] номинальная дальность обнаружения: 55 мм с XGCS85, 55 мм с XGCS89, 40 мм с XGCS49, 42 мм с XGCS49 + полевой расширитель XGFEC2525<br /> - внешний размер: 26 x 26 x 13 мм<br /> - количество в одном комплекте: комплект из 1 шт.<br /> - время считывания: 12 + 0.825 x (к-во 16-бтовых слов) мс<br /> - время записи: 20 + 11.8 x (количество 16-битовых слов) мс<br /> - степень защиты IP: IP68<br /> - монтаж: защелками, винтами. <br />Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения. <br />Применения: Промышленность: Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты (IP)EF005474 Прочее
Рабочая температура окружающей средыданные поставщика -25-70 °C
Степень защиты ipданные поставщика IP68 в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-85 °C

Электрические и световые параметры 4

ЧастотаEF000416 0...13.56 МГц
Радио протоколEF001007 ISO 15693 (*)
Название электронной метки радиочастотной идентификации rfidданные поставщика XGHB
Частота радиочастотной идентификацияданные поставщика 13.56 МГц

Материалы и конструкция 2

Материал корпусаEF001596 Пластик
Материалданные поставщика PBT (полибутилентерефталат)

Монтаж и подключение 1

Место монтажаданные поставщика возможно, на металл. опоре

Механические характеристики 4

Количество циклов записиданные поставщика 100000 в -25-70 °C 2500000 в 30-30 °C
Количество циклов считыванияданные поставщика Без ограничения
Степень ударостойкости ikданные поставщика IK02 в соответствии с EN 50102
Ударопрочностьданные поставщика 30 gn для 11 мс в соответствии с EN 60068-2-27

Классификация и назначение 5

Тип памятиEF002996 FRAM/EEPROM
Серияданные поставщика Telemecanique Radio frequency identification XG
Стандартыданные поставщика ISO 15693
Тип памятиданные поставщика EEPROM в единицах производителя
Тип продуктаданные поставщика радиочастотные идентификаторы

Прочие характеристики 14

Макс. дальность действияEF001327 55 мм
Виброустойчивостьданные поставщика 2 мм (f = 5-29.5 Гц) в соответствии с EN 60068-2-6 7 gn (f = 29.5-150 Гц) в соответствии с EN 60068-2-6
Время записиданные поставщика 20 + 11.8 x (количество 16-битовых слов) мс
Время сохранения данныхданные поставщика 10 г.
Время считыванияданные поставщика 12 + 0.825 x (к-во 16-бтовых слов) мс
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Количество в одном комплектеданные поставщика комплект из 1 шт.
Конструкцияданные поставщика плоская форма 26 x 26 x 13
Наименование постаданные поставщика XGCS
номинальная дальность обнаруженияданные поставщика 40 мм с XGCS49 42 мм с XGCS49 + полевой расширитель XGFEC2525 55 мм с XGCS89 55 мм с XGCS85
Объем памятиданные поставщика 256 B
Операция с памятьюданные поставщика Считывание/запись
Режим фиксацииданные поставщика винтами защелками
Скорость прохождения объектаданные поставщика 2.8 м/с с XGCS49 (прочитать серийный номер) 0.8 м/с с XGCS49 (прочитать слово) 0.3 м/с с XGCS49 (прочитать или написать 10 слов) 4.2 м/с с XGCS89 (прочитать серийный номер) 2.6 м/с с XGCS89 (прочитать

Размеры и упаковка

Изделие

ШиринаEF000008 26 мм
ВысотаEF000040 13 мм
ГлубинаEF000049 26 мм
ВесEF000167 25 г
Вес неттоданные поставщика 0.025 кг
Внешний размерданные поставщика 26 x 26 x 13 mm
