КОМПАКТНАЯ УСТАНОВКА RFID ФОРМАТ C
Systeme Electric · артикул XGCS4901201
Изображение может отличаться от конкретного исполнения.
Schneider Electric

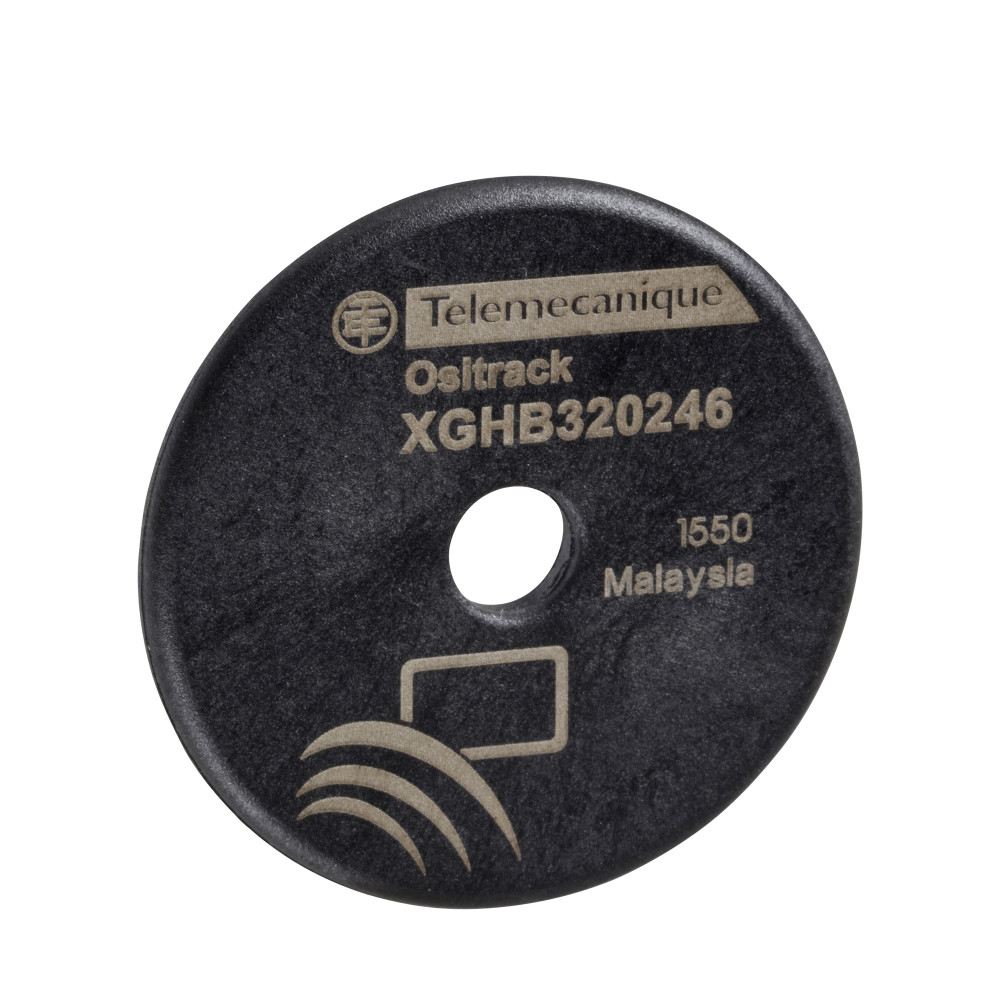

ЭЛЕКТРОННАЯ МЕТКА ДИСК ДИА30ММ 112 БАЙТ
ИсточникКаталог Systeme Electric
КлассификацияEC002996
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Высота3 мм
Вес5 г
Частота0...13.56 МГц
Диаметр30 мм
Макс. дальность действия80 мм
Радио протоколISO 15693 (*)
Материал корпусаПластик
Тип памятиFRAM/EEPROM
Описание и назначение
Электронная метка диск диапазон 30ММ 112 БАЙТ. серия продукта: OsiSense XG<br /> - тип устройства или его аксессуаров: радиочастотные идентификаторы<br /> - название электронной метки радиочастотной идеXGHB<br /> - частота радиочастотной идентификация: 13.56 МГц<br /> - конструкция: диск<br /> - размер памяти: 112 B<br /> - наименование поста: XGCS<br /> - [Sn] номинальная дальность обнаружения: 42 мм с XGCS49 + полевой расширитель XGFEC2525, 80 мм с XGCS49 + полевой расширитель XGFEC2525, 65 мм с XGCS89, 48 мм с XGCS49, 65 мм с XGCS85<br /> - внешний размер: Ø 30 x 3 мм<br /> - количество в одном комплекте: комплект из 5 шт.<br /> - время считывания: 12 + 0.825 x (к-во 16-бтовых слов) мс<br /> - время записи: 12 + 5.6 x (количество 16-битовых слов) мс<br /> - степень защиты IP: IP68<br /> - монтаж: винтами. <br />Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения. <br />Применения: Промышленность: Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты (IP)EF005474 | IP65/IP67 |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -25-85 °C |
| Степень защиты ikданные поставщика | IK02 в соответствии с EN 50102 |
| Степень защиты ipданные поставщика | IP68 ≠ ETIM |
| Температура окружающей среды при храненииданные поставщика | -40-90 °C |
Электрические и световые параметры 4
| ЧастотаEF000416 | 0...13.56 МГц |
|---|---|
| Радио протоколEF001007 | ISO 15693 (*) |
| Название электронной метки радиочастотной идентификации rfidданные поставщика | XGHB |
| Частота радиочастотной идентификацияданные поставщика | 13.56 МГц |
Материалы и конструкция 2
| Материал корпусаEF001596 | Пластик |
|---|---|
| Материалданные поставщика | PPA (полифталамид) |
Механические характеристики 3
| Количество циклов записиданные поставщика | 2500000 в 30-30 °C 100000 в -25-85 °C |
|---|---|
| Количество циклов считыванияданные поставщика | Без ограничения |
| Ударопрочностьданные поставщика | 30 gn для 11 мс в соответствии с EN 60068-2-27 |
Классификация и назначение 5
| Тип памятиEF002996 | FRAM/EEPROM |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | OsiSense XG |
| Стандартыданные поставщика | ISO 15693 |
| Тип продуктаданные поставщика | радиочастотные идентификаторы |
Прочие характеристики 19
| Макс. дальность действияEF001327 | 80 мм |
|---|---|
| Виброустойчивостьданные поставщика | 2 мм (f = 5-29.5 Гц) в соответствии с EN 60068-2-6 7 gn (f = 29.5-150 Гц) в соответствии с EN 60068-2-6 |
| Время записиданные поставщика | 12 + 5.6 x (количество 16-битовых слов) мс |
| Время сохранения данныхданные поставщика | 10 г. |
| Время считыванияданные поставщика | 12 + 0.825 x (к-во 16-бтовых слов) мс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Количество в одном комплектеданные поставщика | комплект из 5 шт. |
| Конструкцияданные поставщика | диск |
| Наименование постаданные поставщика | XGCS |
| Не содержит ртутиданные поставщика | да |
| номинальная дальность обнаруженияданные поставщика | 42 мм с XGCS49 + полевой расширитель XGFEC2525 48 мм с XGCS49 65 мм с XGCS89 80 мм с XGCS49 + полевой расширитель XGFEC2525 65 мм с XGCS85 |
| Операция с памятьюданные поставщика | Считывание/запись |
| Профиль кругооборотаданные поставщика | ENVEOLI111218EN |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Режим фиксацииданные поставщика | винтами |
| Скорость прохождения объектаданные поставщика | 3.1 м/с с XGCS49 (прочитать серийный номер) 1.4 м/с с XGCS49 (прочитать слово) 0.7 м/с с XGCS49 (прочитать или написать 10 слов) 5.8 м/с с XGCS89 (прочитать серийный номер) 2.7 м/с с XGCS89 (прочитать |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP060407EN |
Размеры и упаковка
Изделие
| ВысотаEF000040 | 3 мм |
|---|---|
| ВесEF000167 | 5 г |
| ДиаметрEF000551 | 30 мм |
| Внешний размерданные поставщика | Ø 30 x 3 mm |
| Размер памятиданные поставщика | 112 B |
