МАГНИТНЫЙ КОНЦЕВОЙ ВЫКЛЮЧАТ. XCSDMP5015
Systeme Electric · артикул XCSDMP5015
Изображение может отличаться от конкретного исполнения.
Schneider Electric

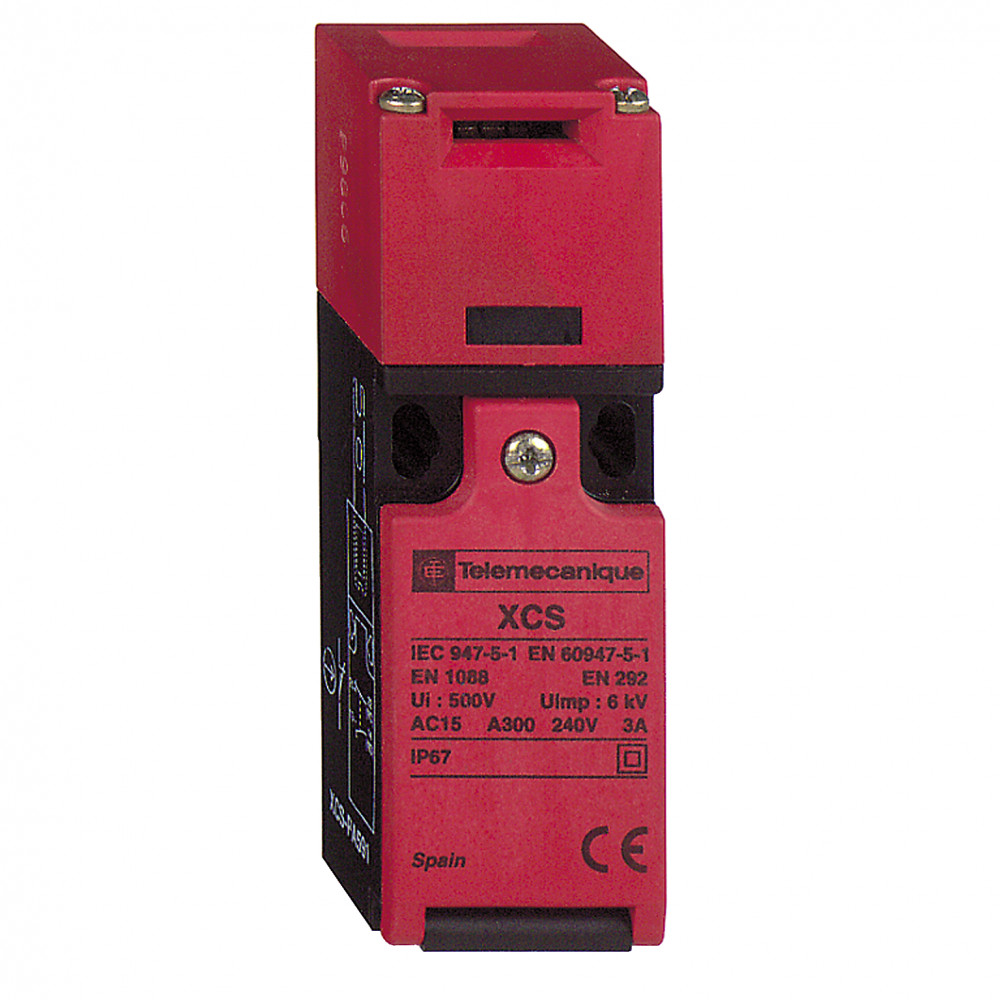

ЗАЩИТНЫЙ ВЫКЛЮЧАТЕЛЬ NC+NO
ИсточникКаталог Systeme Electric
КлассификацияEC002592
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. раб. ток Ie при AC-15, 230 В3 А
Номин. раб. ток Ie при DC-13, 230 В0.27 А
Номин. раб. ток Ie при AC-15, 125 В6 А
Номин. раб. ток Ie при DC-13, 125 В0.55 А
Ширина датчика30 мм
Высота датчика94 мм
Длина датчика30 мм
Рабочая температура окружающей среды-25...70 °C
Описание и назначение
<p>Этот предохранитель с ключом для защитных дверей, с регулируемым переключателем головки башни, имеет прочный корпус из сплава Zamak с красным покрытием и одним Кабельным вводом, позволяющим гибкую установку. Степень защиты IP67 делает его идеальным для интенсивного использования в тяжелых условиях. При подключении в соответствии с рекомендациями соответствующих стандартов, предохранитель соответствует категории 4, уровеню производительности PL e, SIL 3 и EN/ISO 13849-1, EN/IEC 61508. Соответсвует требованиями ISO и IEC стандартов, связанных с безопасностью оператора, без сложных процессов сертификации для оборудования. Обеспечивает макисмальную надежность управления остановкой оборудования при открытой двери. Предотвращает взлом защиты, так как безопасная работа с системой с ключом доступна только авторизованным операторам.<br />Преимущества: Широкий ассортимент компактных и надежных изделий, рассчитанных на работу в опасных условиях. <br />Применения: контроль ограждений, дверей и съемных крышек различных станков путем остановки их движущихся деталей, представляющих угрозу здоровью операторов оборудования. </p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты (IP)EF005474 | IP67K |
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Механическая износостойкостьданные поставщика | 1000000 циклы |
| Рабочая температураданные поставщика | -25-70 °C |
| Степень защиты ipданные поставщика | IP67 в соответствии с EN/IEC 60529 and EN/IEC 60947-5-1 ≠ ETIM |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 13
| Номин. раб. ток Ie при AC-15, 230 ВEF001385 | 3 А |
|---|---|
| Номин. раб. ток Ie при DC-13, 230 ВEF001386 | 0.27 А |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Номин. раб. ток Ie при AC-15, 125 ВEF007082 | 6 А |
| Номин. раб. ток Ie при DC-13, 125 ВEF007085 | 0.55 А |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 10 А |
| Класс защиты от поражения электр. токомданные поставщика | класс II в соответствии с EN/IEC 61140 |
| Количество полюсовданные поставщика | 2 |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с EN/IEC 60947-5-1 |
| номинальное напряжение изоляцииданные поставщика | 300 В в соответствии с UL 508 500 В в соответствии с EN/IEC 60947-1 300 В в соответствии с CSA C22.2 № 14 |
| номинальный рабочий токданные поставщика | 6 А в 120 V AC 50/60Hz, AC-15, A300 в соответствии с EN/IEC 60947-5-1 3 А в 240 V, AC-15, A300 в соответствии с EN/IEC 60947-5-1 0.55 А в 125 V, DC-13, Q300 в соответствии с EN/IEC 60947-5-1 0.27 А в |
| Электрическое соединениеданные поставщика | зажим, зажимная способность: 1 x 0,5...2 x 1,5 мм² с или без кабельного наконечника |
Материалы и конструкция 9
| Материал корпусаEF001596 | Пластик |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Конструкция корпусаEF004008 | Прочее |
| Защитное исполнениеданные поставщика | TC |
| Изоляцияданные поставщика | с двойной изоляцией |
| Материалданные поставщика | пластик |
| Материал головкиданные поставщика | PA (полиамид) |
| Материал корпусаданные поставщика | PA (полиамид) ≠ ETIM |
| Описание параметров блокировкиданные поставщика | без блокировки исполнительного элемента |
Монтаж и подключение 6
| Тип переключающего контактаEF003591 | Переключение с задержкой |
|---|---|
| Тип подключенияEF003961 | Кабельный ввод метрический |
| Количество нормально замкнутых (НЗ) контактовEF008255 | 1 |
| Количество нормально разомкнутых (НО) контактовEF008256 | 1 |
| Работа контактовданные поставщика | медленное размыкание, размыкание до замыкания |
| Тип контактовданные поставщика | 1 Н.З. + 1 Н.О. |
Механические характеристики 2
| Минимальное усилие, необходимое для прямого размыканияданные поставщика | 15 Н |
|---|---|
| Ударопрочностьданные поставщика | 10 gn для 11 мс в соответствии с IEC 60068-2-27 |
Классификация и назначение 6
| Тип интерфейсаEF006977 | Нет (без) |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | датчик системы безопасности Preventa |
| Стандартыданные поставщика | EN/IEC 60947-5-1 CSA C22.2 № 14 EN/ISO 12100 EN 1088/ISO 14119 EN/IEC 60204-1 UL 508 |
| Тип головкиданные поставщика | револьверная головка с ключом |
| Тип продуктаданные поставщика | предохранительное реле |
Прочие характеристики 22
| Подходит для функций безопасностиEF001597 | Нет |
|---|---|
| С индикацией состоянияEF001602 | Да |
| Принудительное размыканиеEF006694 | Нет |
| Maximum operating rateданные поставщика | 10 цикл/м для максимальной износостойкости |
| Виброустойчивостьданные поставщика | 5 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
| Данные о безопасности и надежностиданные поставщика | B10d = 5000000 значение, заданное на срок службы 20 лет, ограниченное механическим или контактным износом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Кабельный вводданные поставщика | 1 ввод с резьбой для M16 x 1,5 |
| Конструкцияданные поставщика | компактный |
| Макс. скорость активацииданные поставщика | 0.5 м/с |
| Мин. скорость активацииданные поставщика | 0.01 м/с |
| Наименование компонентаданные поставщика | XCSPA |
| Не содержит ртутиданные поставщика | да |
| Принудительное извлечение исполнительного элементаданные поставщика | 10 Н |
| Профиль кругооборотаданные поставщика | ENVEOLI110603EN |
| Прямое размыканиеданные поставщика | с Н.З. контактом |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Сертификатыданные поставщика | CSA UL |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Уровень безопасностиданные поставщика | может достигать категории 4 с соответствующей системой контроля и правильно выполненной проводкой в соответствии с EN/ISO 13849-1 может достигать PL = e с соответствующей системой контроля и правильно |
| Экологическая отчетнстьданные поставщика | ENVPEP110606EN |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 30 мм |
|---|---|
| Высота датчикаEF007283 | 94 мм |
| Длина датчикаEF007334 | 30 мм |
| Внешний диаметр кабеляданные поставщика | 7-10 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.126 × 0.046 × 0.032 см | 0.111 | 0.00018547 |
