МЕТАЛЛ. КОНЦЕВ. ВЫКЛ. XCSE5342

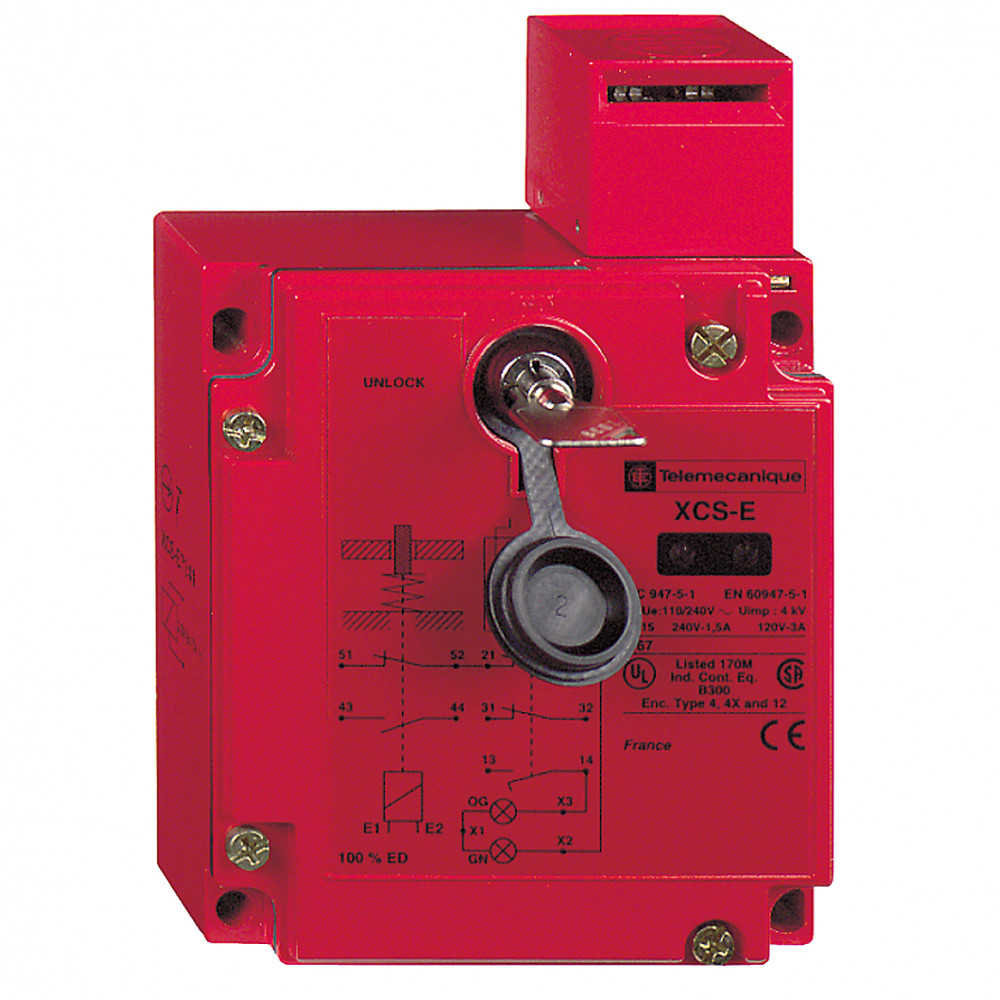

Изображение может отличаться от конкретного исполнения.

Schneider Electric

МЕТАЛЛ. КОНЦЕВ. ВЫКЛ. XCSE5342

Артикул: XCSE5342 ETIM-класс: EC002593 Обновлено: 10.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC002593
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин. раб. ток Ie при AC-15, 230 В1.5 А
Номин. раб. ток Ie при DC-13, 230 В0.27 А
Номин. напряжение питания управления Us магнитным приводом при 50 Гц (AC)220...240 В
Номин. напряжение питания управления Us магнитным приводом при 60 Гц (AC)220...240 В
Номин. напряжение питания управления Us магнитным приводом, DC220...240 В
Номин. раб. ток Ie при AC-15, 125 В3 А
Номин. раб. ток Ie при DC-13, 125 В0.55 А
Ширина датчика98 мм

Описание и назначение

<p>Метал.выкл.безопасности XCSE, 1НЗ+2НО-инерц.срабат.-2входа M20-220/240В. серия продукта: датчик системы безопасности Preventa<br /> - тип устройства или его аксессуаров: предохранительное реле<br /> - наименование компонента: XCSE<br /> - тип головки: револьверная головка с ключом<br /> - тип контактов: 1 Н.З. + 2 Н.О.<br /> - электромагнитная блокировка: блокировка при снятии и разблокировка при подаче напряжения на соленоид<br /> - внешний диаметр кабеля: 7.13 мм. <br />Преимущества: Широкий ассортимент компактных и надежных изделий, рассчитанных на работу в опасных условиях. <br />Применения: контроль ограждений, дверей и съемных крышек различных станков путем остановки их движущихся деталей, представляющих угрозу здоровью операторов оборудования. </p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Категория взрывобезопасности по газуEF003997 Нет (без)
Категория взрывобезопасности по пылиEF003998 Прочее
Степень защиты (IP)EF005474 IP67K
Рабочая температура окружающей средыEF007515 -25...40 °C
Механическая износостойкостьданные поставщика 1000000 циклы
Рабочая температура окружающей средыданные поставщика -25-40 °C в единицах производителя
Степень защиты ipданные поставщика IP67 в соответствии с EN/IEC 60529 and EN/IEC 60947-5-1 в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-70 °C

Электрические и световые параметры 22

Номин. раб. ток Ie при AC-15, 230 ВEF001385 1.5 А
Номин. раб. ток Ie при DC-13, 230 ВEF001386 0.27 А
Протокол интерфейса для связи по обеспечению безопасностиEF003956 Нет (без)
Номин. напряжение питания управления Us магнитным приводом при 50 Гц (AC)EF007068 220...240 В
Номин. напряжение питания управления Us магнитным приводом при 60 Гц (AC)EF007069 220...240 В
Номин. напряжение питания управления Us магнитным приводом, DCEF007070 220...240 В
Номин. раб. ток Ie при AC-15, 125 ВEF007082 3 А
Номин. раб. ток Ie при DC-13, 125 ВEF007085 0.55 А
] условный тепловой ток в закрытом корпуседанные поставщика 6 А
Класс защиты от поражения электр. токомданные поставщика класс I в соответствии с EN/IEC 61140
Количество полюсовданные поставщика 3
Напряжение цепи сигнализацииданные поставщика 110/240 V (пределы напряжения: 95...264 V)
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с EN/IEC 60947-5-1
номинальное напряжение изоляцииданные поставщика 250 В в соответствии с EN/IEC 60947-1 для цепь сигнализации
Номинальное напряжение питания [us]данные поставщика 220/240 V - 20...10 %
номинальный рабочий токданные поставщика 0.55 А в 125 В, DC-13, Q300 в соответствии с EN/IEC 60947-5-1 0.27 А в 250 В, DC-13, Q300 в соответствии с EN/IEC 60947-5-1 3 А в 120 В AC 50/60Hz, AC-15, B300 в соответствии с EN/IEC 60947-5-1 1.5 А
Потребляемая мощность, ваданные поставщика 10 В·А бросок 10 В·А герметизированный
Тип и состав контактов электромагнитаданные поставщика 1 НЗ + 1 НО (медленное размыкание, мгновенно)
Тип напряжения питанияданные поставщика пер./пост. тока
Частотаданные поставщика 50/60 Hz
Электрическое соединениеданные поставщика зажим, зажимная способность: 1 x 0,5...2 x 1,5 мм² с или без кабельного наконечника
Электромагнитная блокировкаданные поставщика блокировка при снятии и разблокировка при подаче напряжения на соленоид

Материалы и конструкция 8

Материал корпусаEF001596 Металл
Покрытие корпусаEF001601 Прочее
Конструкция корпусаEF004008 Прямоуг. параллелепипед
Защитное исполнениеданные поставщика TC
Материалданные поставщика металл
Материал головкиданные поставщика сплав zamak
Материал корпусаданные поставщика сплав zamak в единицах производителя
Описание параметров блокировкиданные поставщика с блокировкой помощью электромагнитного реле

Монтаж и подключение 6

Тип переключающего контактаEF003591 Переключение с задержкой
Тип подключенияEF003961 Кабельный ввод метрический
Количество нормально замкнутых (НЗ) контактовEF008255 1
Количество нормально разомкнутых (НО) контактовEF008256 2
Работа контактовданные поставщика медленное размыкание, размыкание до замыкания
Тип контактовданные поставщика 1 Н.З. + 2 Н.О.

Механические характеристики 3

Усилие запиранияEF007552 20 Н
Коэффициент нагрузкиданные поставщика 1
Ударопрочностьданные поставщика 10 gn для 11 мс в соответствии с IEC 60068-2-27

Классификация и назначение 8

Тип интерфейсаEF006977 Нет (без)
Тип защитной блокировкиEF012608 Принцип тока покоя
Серияданные поставщика датчик системы безопасности Preventa
Стандартыданные поставщика EN/IEC 60204-1 EN 1088/ISO 14119 CSA C22.2 № 14 UL 508 EN/ISO 12100 EN/IEC 60947-5-1
Тип головкиданные поставщика револьверная головка с ключом
Тип защитыданные поставщика защита от перенапряжения для цепь сигнализации
Тип продуктаданные поставщика предохранительное реле
Тип цепи сигнализацииданные поставщика пер. ток

Прочие характеристики 21

Подходит для функций безопасностиEF001597 Нет
С индикацией состоянияEF001602 Нет
С выходом разблокировкиEF007172 Да
С дополнительным разблокировочным устройствомEF011964 Да
Maximum operating rateданные поставщика 10 цикл/м для максимальной износостойкости
Minimum actuator force for extractionданные поставщика 20 Н
Виброустойчивостьданные поставщика 5 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Данные о безопасности и надежностиданные поставщика B10d = 5000000 значение, заданное на срок службы 20 лет, ограниченное механическим или контактным износом
Защита от короткого замыканияданные поставщика 10 А плавкая вставка тип gG (gl)
Кабельный вводданные поставщика 2 ввода с резьбой для M20 x 1,5
Конструкцияданные поставщика прямоугольный
Локальная индикацияданные поставщика заграждение открыто/закрыто и заблокировано: 2 светодиода (зеленый или оранжевый)
Макс. скорость активацииданные поставщика 0.5 м/с
Мин. скорость активацииданные поставщика 0.01 м/с
Наименование компонентаданные поставщика XCSE
Потребление цепи сигнализацииданные поставщика 7 мА
Принудительное извлечение исполнительного элементаданные поставщика 2000 Н
Прямое размыканиеданные поставщика с Н.З. контактом
Сертификатыданные поставщика UL CSA
Уровень безопасностиданные поставщика может достигать категории 4 с соответствующей системой контроля и правильно выполненной проводкой в соответствии с EN/ISO 13849-1 может достигать PL = e с соответствующей системой контроля и правильно

Размеры и упаковка

Изделие

Ширина датчикаEF007094 98 мм
Высота датчикаEF007283 146 мм
Длина датчикаEF007334 44 мм
Вес неттоданные поставщика 1.14 кг
Внешний диаметр кабеляданные поставщика 7-13 мм
