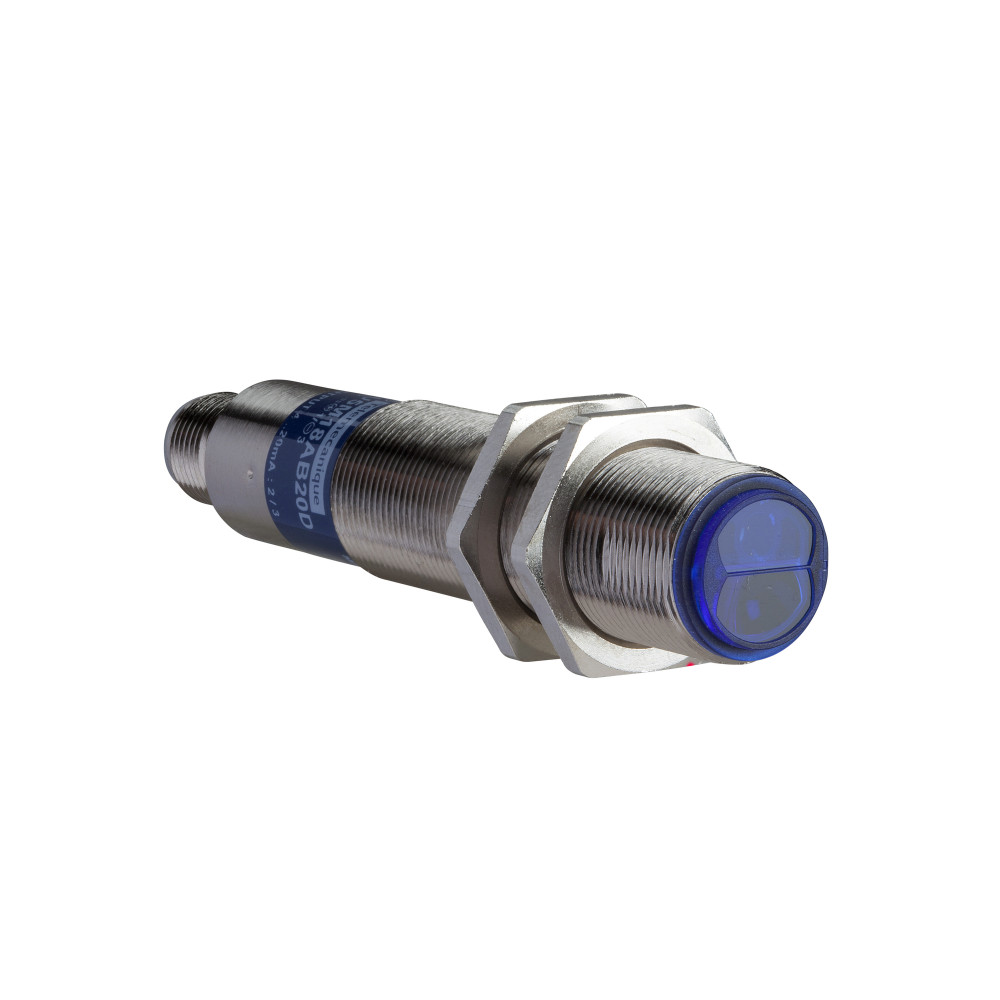

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ФОТОДАТЧИК ОТРАЖ. С АНАЛОГ. ВЫХОДОМ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Фотодатчик отражения с аналоговым выходом. серия продукта: OsiSense XU<br /> - название серии: Приложение "транспортеры"<br /> - тип электронного датчика: фотоэлектрический датчики<br /> - наименование датчика: XU5<br /> - система обнаружения: рассеянный<br /> - материал: металл<br /> - тип линии визирования: осевой<br /> - тип выходного сигнала: аналогов.<br /> - способ электромонтажа: 3-проводн.<br />Преимущества: Оптимальный выбор световых завес в соответствии с вашими требованиями и окружающими условиями. Простота и удобство обеспечиваются многоязыковым терминалом, предоставляющим детальную информацию по настройке и техническому обслуживанию световых завес, что позволяет сэкономить более 30% времени, затрачиваемого на настройку и техническое обслуживание.<br />Применения: Небольшое оборудование, контроль доступа, счетчики, Сборочное, упаковочное оборудование, оборудование для транспортировки материалов, конвейеры и т. д.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Температура эксплуатацииEF002386 | -25...55 °C |
|---|---|
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты (IP)EF005474 | IP67K |
| Рабочая температура окружающей средыданные поставщика | -25-55 °C |
| Степень защиты ipданные поставщика | N/A в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 14
| Тип напряженияEF000187 | AC/DC (перемен./постоян.) |
|---|---|
| Макс. выход. токEF001315 | 20 мА |
| Частота коммутируем. токаEF003587 | 20 Гц |
| Количество сигнальных выходов с электрич. потенциаломEF003946 | 1 |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Прочее |
| Номин. напряжение питания цепи управления Us постоян. тока DCEF003980 | 12...24 В |
| Класс безопасности электрооборудованияEF003982 | Класс безопасности 0 |
| Класс защиты лазераEF004027 | Нет (без) |
| Макс. ток на защищенном выходеEF004035 | 200 мА |
| Номинальное напряжение питания [us]данные поставщика | 12...24 V пост. ток с защита от включения с обратной полярностью |
| Пределы напряжения питанияданные поставщика | 10-30 В пост. ток |
| Способ электромонтажаданные поставщика | 3-проводн. |
| Тип электронного датчикаданные поставщика | фотоэлектрический датчики |
| Электрическое соединениеданные поставщика | 1 вилка M12, 4 контакта |
Материалы и конструкция 8
| Материал корпусаEF001596 | Металл |
|---|---|
| Конструкция корпусаEF004008 | Цилиндр, с резьбой |
| С функцией контроля нижестоящих коммутационных аппаратовEF004052 | Да |
| Материал оптической поверхностиEF004134 | Пластик |
| Материал оболочки кабеляEF004136 | Прочее |
| Материалданные поставщика | металл |
| Материал линзыданные поставщика | PMMA |
| Материал шкафаданные поставщика | никилерованная латунь |
Монтаж и подключение 3
| Количество защищённых контактов с потенциаломEF003952 | 1 |
|---|---|
| Тип подключенияEF003961 | Коннектор М12 |
| Установкаданные поставщика | регулировка чувствительности потенциометром |
Механические характеристики 1
| Ударопрочностьданные поставщика | 30 gn (продолжительность = 11 мс) в соответствии с IEC 60068-2-27 |
|---|
Классификация и назначение 10
| Тип переключающего (коммутационного) выходаEF003962 | PNP/PNP |
|---|---|
| Тип функционал. переключателейEF003963 | Прочее |
| Тип светаEF004029 | Инфракрасный свет |
| Категория безопасности согл. IEC 61496-1EF004105 | 1 |
| Серияданные поставщика | OsiSense XU |
| Специальная область применения продуктаданные поставщика | - |
| Тип выходного сигналаданные поставщика | аналогов. |
| Тип дискретного выходаданные поставщика | PNP |
| Тип линии визированияданные поставщика | осевой |
| Тип питанияданные поставщика | пост. ток |
Прочие характеристики 45
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С временными функциямиEF003582 | Да |
| Способ настройкиEF003994 | Ручная настройка |
| Мин. расстояние отраженияEF004046 | 0.3 мм |
| С блокировкой перезапускаEF004054 | Да |
| Время срабатыванияEF004094 | 20 мс |
| Дальность передачи в сфере безопасностиEF004098 | 1 м |
| Предварительное уведомление о недостаточностиEF004129 | Да |
| Аналог. выход 0...10 ВEF006807 | Да |
| Аналог. выход 0...20 мАEF006808 | Да |
| Аналог. выход -10В...+10 ВEF006809 | Да |
| Аналог. выход 4....20 мАEF006810 | Нет |
| С аналог. коммуникационным интерфейсомEF007305 | Да |
| С коммуникационным интерфейсом AS-InterfaceEF007306 | Да |
| С коммуникационным интерфейсом CANOpenEF007307 | Да |
| С коммуникационным интерфейсом DeviceNetEF007308 | Да |
| С коммуникационным интерфейсом Ethernet/ИнтернетEF007309 | Да |
| С коммуникационным интерфейсом INTERBUSEF007310 | Да |
| С коммуникационным интерфейсом PROFIBUSEF007311 | Да |
| С коммуникационным интерфейсом RS-232EF007312 | Да |
| С коммуникационным интерфейсом RS-422EF007313 | Да |
| С коммуникационным интерфейсом RS-485EF007314 | Да |
| С коммуникационным интерфейсом SSDEF007315 | Да |
| С коммуникационным интерфейсом SSIEF007316 | Да |
| Макс. дистанция переключенияEF007367 | 400 мм |
| С рефлекторомEF007448 | Да |
| С другим аналог. выходомEF007485 | Да |
| Функция переключенияEF007503 | Переключение при освещении |
| Рабочее расстояниеEF008295 | 50...400 мм |
| Maximum delay first upданные поставщика | 50 мс |
| Виброустойчивостьданные поставщика | 25 gn, амплитуда = +/- 2 mm (f = 10-55 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон аналогового выходаданные поставщика | 4...20 mA |
| Диапазон измеренияданные поставщика | > 0.3...1 м |
| Добавьте на выходеданные поставщика | с аналоговым выходом |
| Излучениеданные поставщика | инфракрасный рассеянный |
| Коммутационная способность, маданные поставщика | 4...20 мА |
| Конструкция датчикаданные поставщика | цилиндрический M18 |
| Макс. дальность обнаруженияданные поставщика | 0.4 м |
| Название серииданные поставщика | Приложение "транспортеры" |
| Наименование датчикаданные поставщика | XU5 |
| номинальная дальность обнаруженияданные поставщика | 0.05-0.4 м рассеянный |
| Светодиодный индикатор состоянияданные поставщика | 1 светодиод (зеленый) для состояние выхода |
| Сертификатыданные поставщика | CE UL CSA |
| Система обнаруженияданные поставщика | рассеянный |
Размеры и упаковка
Изделие
| Диаметр датчикаEF007111 | 18 мм |
|---|---|
| Длина датчикаEF007334 | 95 мм |
| Вес неттоданные поставщика | 0.075 кг |
| Диаметрданные поставщика | 18 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| TRANSPORTING | 22 шт. | 0.4 × 0.15 × 0.15 м | 2.154 | 0.009 |
-
TRANSPORTING
- В упаковке
- 22 шт.
- Габариты
- 0.4 × 0.15 × 0.15 м
- Вес, кг
- 2.154
- Объём, м³
- 0.009
- EAN / GTIN
