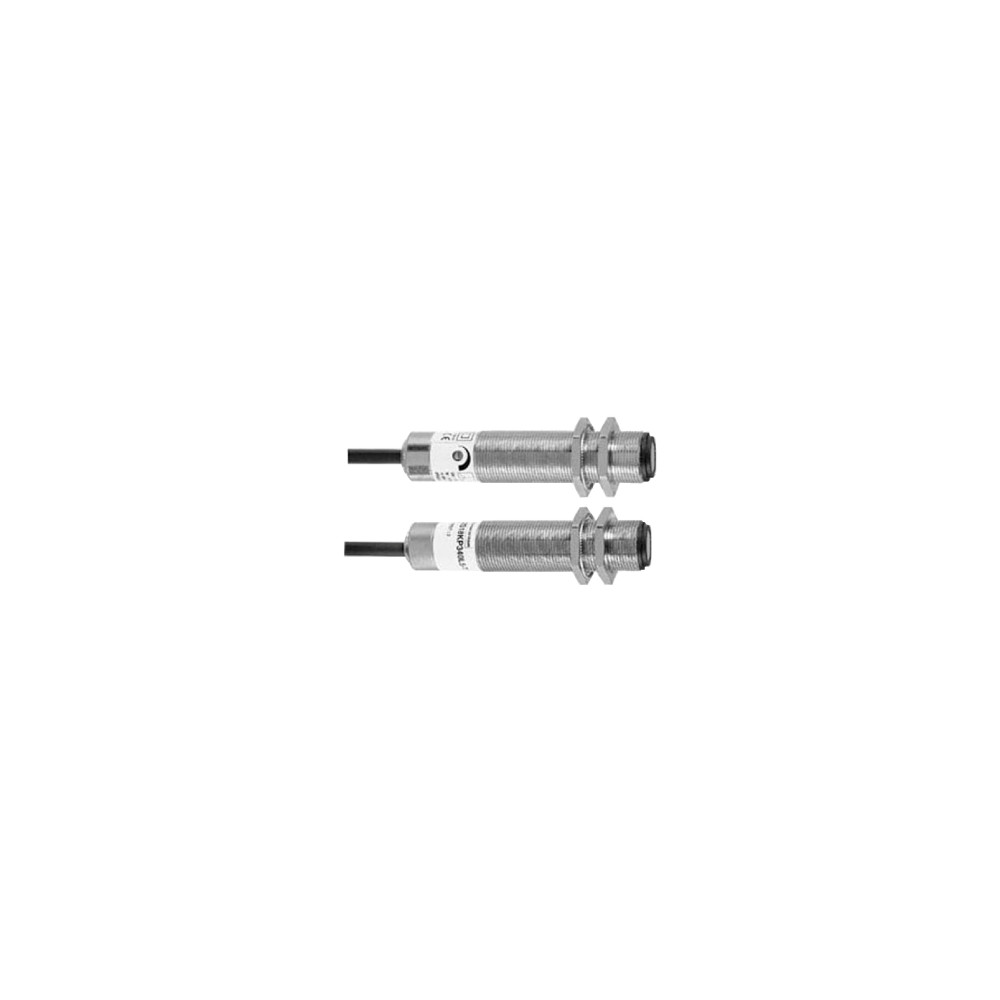

ФОТОДАТЧИК СКВОЗНОГО ЛУЧА
Systeme Electric · артикул XU2S18PP340D
Изображение может отличаться от конкретного исполнения.
Schneider Electric
ФОТОДАТЧИК СКВОЗНОГО ЛУЧА
ИсточникКаталог Systeme Electric
КлассификацияEC002716
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. выход. ток35 мА
Температура эксплуатации-25...55 °C
Частота коммутируем. тока500 Гц
Макс. ток на защищенном выходе35 мА
Дальность передачи в сфере безопасности8 м
Диаметр датчика18 мм
Макс. дистанция переключения8000 мм
Номин. расстояние срабатывания8000 мм
Описание и назначение
<p>Простота и удобство фотодатчика сквозного луча обеспечиваются многоязыковым терминалом, с помощью которого можно получить детальную информацию по настройке и техническому обслуживанию световых завес, что позволяет сэкономить 30% времени, затрачиваемого на настройку и техническое обслуживание. Датчик обеспечивает необходимый уровень безопасности при самостоятельном использовании или в сочетании с модулями безопасности, контроллерами или ПЛК. <br />Преимущества: Оптимальный выбор световых завес в соответствии с вашими требованиями и окружающими условиями. Простота и удобство обеспечиваются многоязыковым терминалом, предоставляющим детальную информацию по настройке и техническому обслуживанию световых завес, что позволяет сэкономить более 30% времени, затрачиваемого на настройку и техническое обслуживание.<br />Применения: Небольшое оборудование, контроль доступа, счетчики, Сборочное, упаковочное оборудование, оборудование для транспортировки материалов, конвейеры и т. д.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Температура эксплуатацииEF002386 | -25...55 °C |
|---|---|
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты (IP)EF005474 | IP67K |
| Рабочая температура окружающей средыданные поставщика | -25-55 °C |
| Степень защиты ipданные поставщика | IP67 в соответствии с EN/IEC 60529 ≠ ETIM |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 10
| Тип напряженияEF000187 | AC/DC (перемен./постоян.) |
|---|---|
| Макс. выход. токEF001315 | 35 мА |
| Частота коммутируем. токаEF003587 | 500 Гц |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Прочее |
| Класс безопасности электрооборудованияEF003982 | Класс безопасности 0 |
| Класс защиты лазераEF004027 | Нет (без) |
| Макс. ток на защищенном выходеEF004035 | 35 мА |
| Номинальное напряжение питания [us]данные поставщика | 12...24 V постоянный ток 10...30 V защита от включения с обратной полярностью |
| Частота коммутацииданные поставщика | 500 Гц макс. |
| Электрическое соединениеданные поставщика | с заранее подключенным кабелем |
Материалы и конструкция 6
| Материал корпусаEF001596 | Металл |
|---|---|
| Конструкция корпусаEF004008 | Цилиндр, с резьбой |
| С функцией контроля нижестоящих коммутационных аппаратовEF004052 | Да |
| Материал оптической поверхностиEF004134 | Пластик |
| Материал оболочки кабеляEF004136 | Прочее |
| Материалданные поставщика | никилерованная латунь: оболочка PMMA (полиметилметакрилат): линзы |
Монтаж и подключение 1
| Тип подключенияEF003961 | Радиальный кабель |
|---|
Механические характеристики 2
| Момент затяжкиданные поставщика | 24 Н·м крепежная гайка |
|---|---|
| Ударопрочностьданные поставщика | 30 gn 3 оси : 3 раза в соответствии с EN/IEC 60068-2-27 |
Классификация и назначение 9
| Тип переключающего (коммутационного) выходаEF003962 | PNP/PNP |
|---|---|
| Тип функционал. переключателейEF003963 | Прочее |
| Тип светаEF004029 | Прочее |
| Категория безопасности согл. IEC 61496-1EF004105 | 1 |
| Серияданные поставщика | Telemecanique Safety light curtains XUSL |
| Стандартыданные поставщика | EN/IEC 60825-1 EN/IEC 61496-2 EN/IEC 61496-1 |
| Тип выходаданные поставщика | 1 выходы защиты OSSD PNP |
| Тип линии визированияданные поставщика | вдоль оси корпуса |
| Тип продуктаданные поставщика | пара защитных фотоэлектрических датчиков сквозного л |
Прочие характеристики 41
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С временными функциямиEF003582 | Да |
| Способ настройкиEF003994 | Прочее |
| Комплект поставки односторонней системыEF004032 | Приёмопередатчик |
| С блокировкой перезапускаEF004054 | Да |
| Дальность передачи в сфере безопасностиEF004098 | 8 м |
| Предварительное уведомление о недостаточностиEF004129 | Да |
| Аналог. выход 0...10 ВEF006807 | Да |
| Аналог. выход 0...20 мАEF006808 | Да |
| Аналог. выход -10В...+10 ВEF006809 | Да |
| Аналог. выход 4....20 мАEF006810 | Да |
| С аналог. коммуникационным интерфейсомEF007305 | Да |
| С коммуникационным интерфейсом AS-InterfaceEF007306 | Да |
| С коммуникационным интерфейсом CANOpenEF007307 | Да |
| С коммуникационным интерфейсом DeviceNetEF007308 | Да |
| С коммуникационным интерфейсом Ethernet/ИнтернетEF007309 | Да |
| С коммуникационным интерфейсом INTERBUSEF007310 | Да |
| С коммуникационным интерфейсом PROFIBUSEF007311 | Да |
| С коммуникационным интерфейсом RS-232EF007312 | Да |
| С коммуникационным интерфейсом RS-422EF007313 | Да |
| С коммуникационным интерфейсом RS-485EF007314 | Да |
| С коммуникационным интерфейсом SSDEF007315 | Да |
| С коммуникационным интерфейсом SSIEF007316 | Да |
| Макс. дистанция переключенияEF007367 | 8000 мм |
| С рефлекторомEF007448 | Да |
| С другим аналог. выходомEF007485 | Да |
| Функция переключенияEF007503 | Переключение при освещении |
| Номин. расстояние срабатыванияEF008289 | 8000 мм |
| Maximum delay recoveryданные поставщика | 1 мс |
| Maximum delay responseданные поставщика | 1 мс |
| Виброустойчивостьданные поставщика | 7 gn (частота= 10-55 Гц) в соответствии с EN/IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Данные о безопасности и надежностиданные поставщика | PFH = 5.5E-7 1/h with muting function в соответствии с IEC 61508 PFH = 4.6E-7 1/h в соответствии с IEC 61508 |
| Доступные функцииданные поставщика | встроенная функция отмены защиты с помощью фотобарьеров программируемое (по уровню освещенности или затемнения) переключение |
| Код совместимостиданные поставщика | XU2S |
| Краткое название устройстваданные поставщика | XU2S |
| Маркировкаданные поставщика | CE |
| номинальная дальность обнаруженияданные поставщика | 8-8 м |
| Система обнаруженияданные поставщика | приемопередающая система |
| Состав кабеляданные поставщика | 3 x 0,34 мм² для передатчик 4 x 0,34 мм² для приемник |
| Уровень безопасностиданные поставщика | может достигать PL = c associated with module XPSCM correctly wired в соответствии с EN/ISO 13849-1 может достигать категории 2 associated with module XPSCM correctly wired в соответствии с EN/ISO 138 |
Размеры и упаковка
Изделие
| Диаметр датчикаEF007111 | 18 мм |
|---|---|
| Вес неттоданные поставщика | 0.485 кг |
| Внешний диаметр кабеляданные поставщика | 5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.132 × 0.095 × 0.067 м | 0.432 | 0.00084018 |
