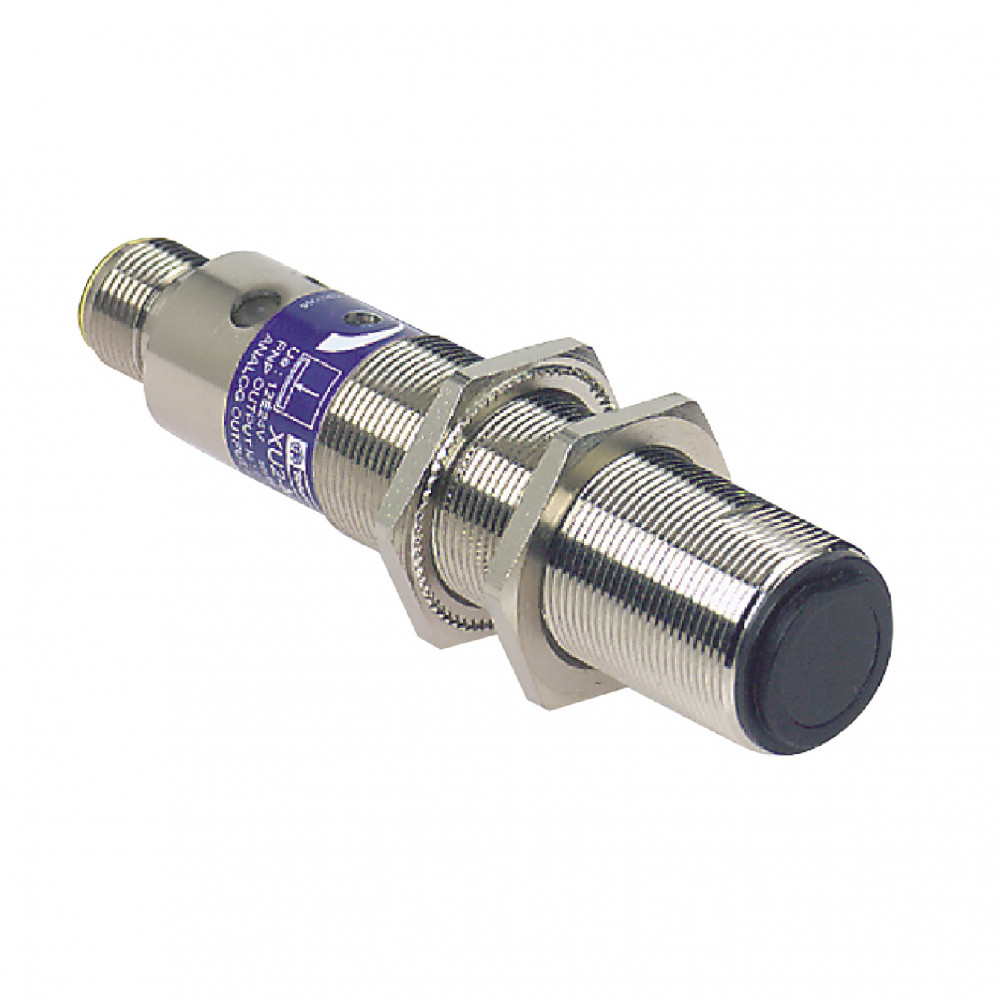

ФОТОДАТЧИК ПРЯМОЙ ЛУЧ
ИсточникКаталог Systeme Electric
КлассификацияEC002716
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. выход. ток100 мА
Температура эксплуатации-25...55 °C
Частота коммутируем. тока30 Гц
Номин. напряжение питания цепи управления Us постоян. тока DC12...24 В
Макс. ток на защищенном выходе100 мА
Время срабатывания15 мс
Диаметр датчика18 мм
Длина датчика95 мм
Описание и назначение
<p>Интеллектуальная прикладная система самообучения обеспечивает работу фотоэлектронного датчика во всех 5 распространенных режимах, что способствует простоте выбора и установки. Применяется в небольшом оборудовании, контроле доступа, счетчиках, сборочном и упаковочном оборудовании, оборудовании для транспортировки материалов, конвейерах и т. д.<br />Преимущества: Оптимальный выбор световых завес в соответствии с вашими требованиями и окружающими условиями. Простота и удобство обеспечиваются многоязыковым терминалом, предоставляющим детальную информацию по настройке и техническому обслуживанию световых завес, что позволяет сэкономить более 30% времени, затрачиваемого на настройку и техническое обслуживание.<br />Применения: Небольшое оборудование, контроль доступа, счетчики, Сборочное, упаковочное оборудование, оборудование для транспортировки материалов, конвейеры и т. д.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Температура эксплуатацииEF002386 | -25...55 °C |
|---|---|
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты (IP)EF005474 | IP67K |
| Рабочая температура окружающей средыданные поставщика | -25-55 °C |
| Степень защиты ipданные поставщика | N/A в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 14
| Тип напряженияEF000187 | AC/DC (перемен./постоян.) |
|---|---|
| Макс. выход. токEF001315 | 100 мА |
| Частота коммутируем. токаEF003587 | 30 Гц |
| Количество сигнальных выходов с электрич. потенциаломEF003946 | 1 |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Прочее |
| Номин. напряжение питания цепи управления Us постоян. тока DCEF003980 | 12...24 В |
| Класс безопасности электрооборудованияEF003982 | Класс безопасности 0 |
| Класс защиты лазераEF004027 | Нет (без) |
| Макс. ток на защищенном выходеEF004035 | 100 мА |
| Номинальное напряжение питания [us]данные поставщика | 12...24 V пост. ток с защита от включения с обратной полярностью |
| Пределы напряжения питанияданные поставщика | 10-30 В пост. ток |
| Способ электромонтажаданные поставщика | 3-проводн. |
| Тип электронного датчикаданные поставщика | фотоэлектрический датчики |
| Электрическое соединениеданные поставщика | 1 вилка M12, 4 контакта |
Материалы и конструкция 10
| Материал корпусаEF001596 | Металл |
|---|---|
| Количество полупроводниковых выходов с сигнальными функциямиEF003945 | 1 |
| Количество полупроводниковых выходов с защитойEF003951 | 1 |
| Конструкция корпусаEF004008 | Цилиндр, с резьбой |
| С функцией контроля нижестоящих коммутационных аппаратовEF004052 | Да |
| Материал оптической поверхностиEF004134 | Пластик |
| Материал оболочки кабеляEF004136 | Прочее |
| Материалданные поставщика | металл |
| Материал линзыданные поставщика | PMMA |
| Материал шкафаданные поставщика | никилерованная латунь |
Монтаж и подключение 2
| Тип подключенияEF003961 | Коннектор М12 |
|---|---|
| Установкаданные поставщика | регулировка чувствительности |
Механические характеристики 1
| Ударопрочностьданные поставщика | 30 gn (продолжительность = 11 мс) в соответствии с IEC 60068-2-27 |
|---|
Классификация и назначение 11
| Тип переключающего (коммутационного) выходаEF003962 | PNP/PNP |
|---|---|
| Тип функционал. переключателейEF003963 | Нормально открытый (НО) контакт |
| Тип светаEF004029 | Инфракрасный свет |
| Категория безопасности согл. IEC 61496-1EF004105 | 1 |
| Серияданные поставщика | OsiSense XU |
| Специальная область применения продуктаданные поставщика | - |
| Тип выходаданные поставщика | полупроводниковых выхода |
| Тип выходного сигналаданные поставщика | дискретный аналогов. |
| Тип дискретного выходаданные поставщика | PNP |
| Тип линии визированияданные поставщика | осевой |
| Тип питанияданные поставщика | пост. ток |
Прочие характеристики 48
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С временными функциямиEF003582 | Да |
| Способ настройкиEF003994 | Ручная настройка |
| Комплект поставки односторонней системыEF004032 | Приёмопередатчик |
| С блокировкой перезапускаEF004054 | Да |
| Время срабатыванияEF004094 | 15 мс |
| Предварительное уведомление о недостаточностиEF004129 | Да |
| Аналог. выход 0...10 ВEF006807 | Да |
| Аналог. выход 0...20 мАEF006808 | Да |
| Аналог. выход -10В...+10 ВEF006809 | Да |
| Аналог. выход 4....20 мАEF006810 | Нет |
| С аналог. коммуникационным интерфейсомEF007305 | Да |
| С коммуникационным интерфейсом AS-InterfaceEF007306 | Да |
| С коммуникационным интерфейсом CANOpenEF007307 | Да |
| С коммуникационным интерфейсом DeviceNetEF007308 | Да |
| С коммуникационным интерфейсом Ethernet/ИнтернетEF007309 | Да |
| С коммуникационным интерфейсом INTERBUSEF007310 | Да |
| С коммуникационным интерфейсом PROFIBUSEF007311 | Да |
| С коммуникационным интерфейсом RS-232EF007312 | Да |
| С коммуникационным интерфейсом RS-422EF007313 | Да |
| С коммуникационным интерфейсом RS-485EF007314 | Да |
| С коммуникационным интерфейсом SSDEF007315 | Да |
| С коммуникационным интерфейсом SSIEF007316 | Да |
| Макс. дистанция переключенияEF007367 | 70000 мм |
| С рефлекторомEF007448 | Да |
| С другим аналог. выходомEF007485 | Нет |
| Функция переключенияEF007503 | Переключение при затемнении |
| Номин. расстояние срабатыванияEF008289 | 50000 мм |
| Maximum delay first upданные поставщика | 50 мс |
| Maximum delay recoveryданные поставщика | 15 мс |
| Maximum delay responseданные поставщика | 15 мс |
| Виброустойчивостьданные поставщика | 25 gn, амплитуда = +/- 2 mm (f = 10-55 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон аналогового выходаданные поставщика | 4...20 mA |
| Диапазон измеренияданные поставщика | > 30 м |
| Добавьте на входеданные поставщика | тест отключения (передатчик) |
| Добавьте на выходеданные поставщика | с аналоговым выходом |
| Излучениеданные поставщика | инфракрасный сквозной луч |
| Конструкция датчикаданные поставщика | цилиндрический M18 |
| Макс. дальность обнаруженияданные поставщика | 70 м |
| Название серииданные поставщика | Приложение "транспортеры" |
| Наименование датчикаданные поставщика | XU2 |
| номинальная дальность обнаруженияданные поставщика | 50-50 м сквозной луч |
| Светодиодный индикатор состоянияданные поставщика | 1 светодиод (зеленый) для питание включено 1 светодиод (желтый) для операция |
| Сертификатыданные поставщика | CSA CE UL |
| Система обнаруженияданные поставщика | сквозной луч |
| Состав комплектаданные поставщика | Передатчик + приемник |
| Функция дискретного выходаданные поставщика | 1 Н.О. |
Размеры и упаковка
Изделие
| Диаметр датчикаEF007111 | 18 мм |
|---|---|
| Длина датчикаEF007334 | 95 мм |
| Вес неттоданные поставщика | 0.155 кг |
| Диаметрданные поставщика | 18 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.13 × 0.094 × 0.041 м | 0.16 | 0.00050102 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.13 × 0.094 × 0.041 м
- Вес, кг
- 0.16
- Объём, м³
- 0.00050102
- EAN / GTIN
