САЛЬНИК ДЛЯ ВВОДА ISOM16 ZCDEP16
Systeme Electric · артикул ZCDEP16
Изображение может отличаться от конкретного исполнения.
Schneider Electric

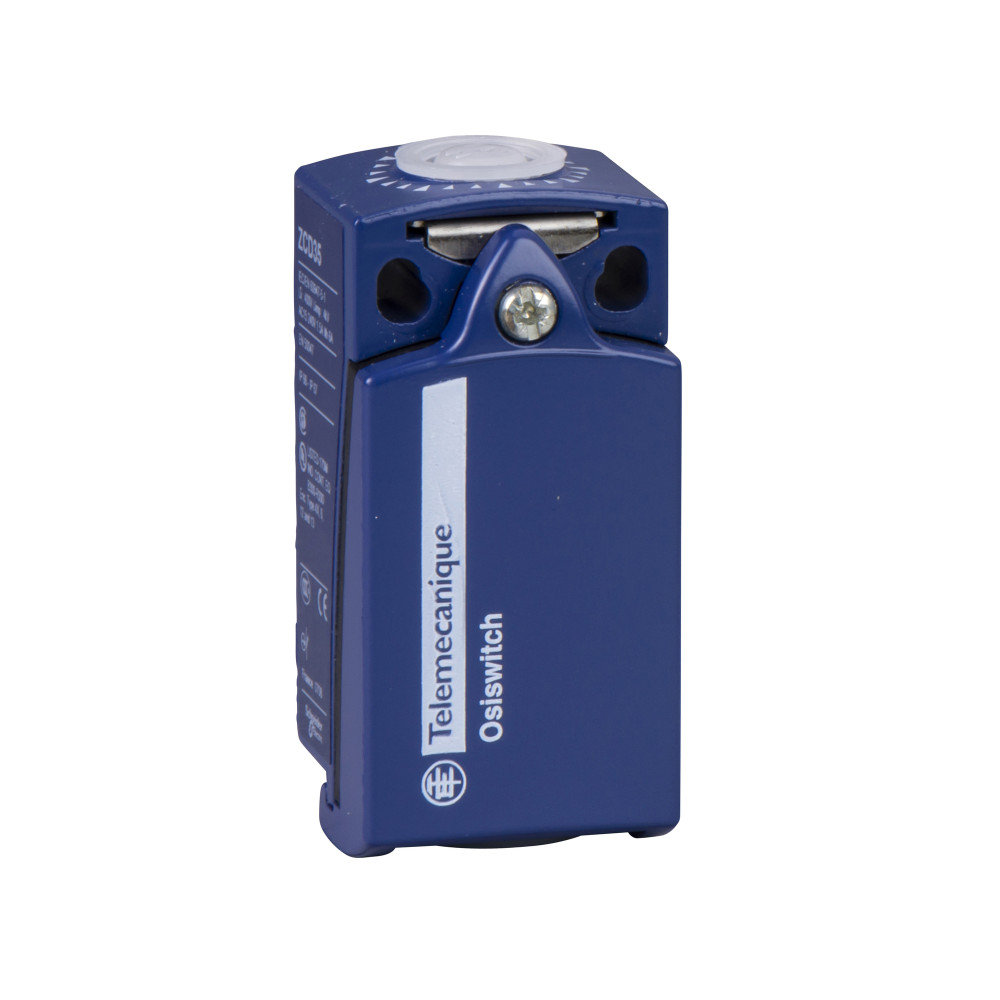

МЕТАЛ. КОРПУС С ИНЕРЦ. 1НО1НО
ИсточникКаталог Systeme Electric
КлассификацияEC000030
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин рабочий ток Ie при AC-15 230 В1.5 А
Номин рабочий постоян ток DC-13 230 В0.1 А
Ширина датчика31 мм
Высота датчика65 мм
Длина датчика30 мм
Рабочая температура окружающей среды-25...70 °C
Тип включения или отключенияПереключатель с задержкой и с дублированием
Материал корпусаМеталл
Описание и назначение
<p>Металлический корпус с инерцией 2NO. серия продукта: OsiSense XC<br /> - название серии: Стандартный компактный<br /> - тип устройства или его аксессуаров: корпус концевого выключателя<br /> - краткое название устройства: ZCD<br /> - конструкция: компактный<br /> - тип корпуса: фиксированный<br /> - соответствующая головка: ZCE01, ZCE05, ZCE27, ZCE28, ZCE62, ZCE63, ZCE02, ZCE10, ZCE11, ZCE13, ZCE24, ZCE65, ZCE06, ZCE07, ZCE14, ZCE21, ZCE64, ZCEH0, ZCEH2, ZCE08, ZCE29, ZCE66, ZCE67<br /> - тип контактов: 2 Н.О. <br />Преимущества: Инновации через модульность. Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования. <br />Применения: Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания и т. д.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Категория взрывобезопасности по газуEF003997 | Прочее |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты - IPEF005474 | IP66/IP67 |
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 5000000 циклы, DC-13 120 V, 4 W, производительность |
Электрические и световые параметры 10
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 1.5 А |
|---|---|
| Номин рабочий постоян ток DC-13 230 ВEF001386 | 0.1 А |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Тип элемента управленияEF006976 | Нет (без) |
| Электронный выходEF006987 | Да |
| Выравнивание управляющего элементаEF008793 | Прочее |
| Количество полюсовданные поставщика | 2 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с IEC 60664 6 кВ в соответствии с IEC 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 300 В в соответствии с UL 508 500 В (степень загрязнения 3) в соответствии с IEC 60947-1 300 В в соответствии с CSA C22.2 № 14 |
| Электрическое соединениеданные поставщика | винтовые зажимы, зажимная способность: 1 x 0,5...2 x 2,5 мм² |
Материалы и конструкция 7
| Материал корпусаEF001596 | Металл |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Конструкция корпусаEF004008 | Прямоуг. параллелепипед |
| Материал контактовданные поставщика | посеребренные контакты |
| Материал корпусаданные поставщика | сплав zamak в единицах производителя |
| Тип корпусаданные поставщика | фиксированный |
| Форма изоляции контактовданные поставщика | Zb |
Монтаж и подключение 5
| Тип подключенияEF003961 | Прочее |
|---|---|
| Кол-во норм разомкнутых - НО контактовEF008256 | 2 |
| Кодовое обозначение контактаданные поставщика | B300, AC-15 (Ue = 240 V), Ie = 1.5 А в соответствии с EN/МЭК 60947-5-1 приложение А R300, DC-13 (Ue = 250 V), Ie = 0.1 А в соответствии с EN/МЭК 60947-5-1 приложение А |
| Работа контактовданные поставщика | медленное размыкание, мгновенно |
| Тип контактовданные поставщика | 2 Н.О. |
Механические характеристики 1
| Описание зажимов iso n°1данные поставщика | (21-22)NC (11-12)NC |
|---|
Классификация и назначение 5
| Тип включения или отключенияEF000189 | Переключатель с задержкой и с дублированием |
|---|---|
| Тип интерфейсаEF006977 | Нет (без) |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | OsiSense XC |
| Тип продуктаданные поставщика | корпус концевого выключателя |
Прочие характеристики 20
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С индикацией состоянияEF001602 | Да |
| Принудительное размыканиеEF006694 | Да |
| Функция переключения с фиксациейEF007447 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | ZCD |
| Конструкцияданные поставщика | компактный |
| Краткое название устройстваданные поставщика | ZCD |
| Мин. скорость активацииданные поставщика | 6 м/с |
| Название серииданные поставщика | Стандартный компактный |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | N/A |
| Прямое размыканиеданные поставщика | без |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Совместимость продуктаданные поставщика | XCKD |
| Соответствующая головкаданные поставщика | ZCE11 ZCE08 ZCE07 ZCE67 ZCE01 ZCE29 ZCE02 ZCE13 ZCE10 ZCE05 ZCE21 ZCE63 ZCE24 ZCEH2 ZCEH0 ZCE06 ZCE28 ZCE27 ZCE64 ZCE14 ZCE62 ZCE66 ZCE65 |
| Соответствующий соединительный компонентданные поставщика | ZCDEP16 ZCDEN12 ZCDEG11 ZCDEG13 ZCDEF12 ZCDEP20 |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP110614EN |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 31 мм |
|---|---|
| Высота датчикаEF007283 | 65 мм |
| Длина датчикаEF007334 | 30 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.076 × 0.042 × 0.042 см | 0.139 | 0.00013406 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.076 × 0.042 × 0.042 см
- Вес, кг
- 0.139
- Объём, м³
- 0.00013406
- EAN / GTIN
