Schneider Electric

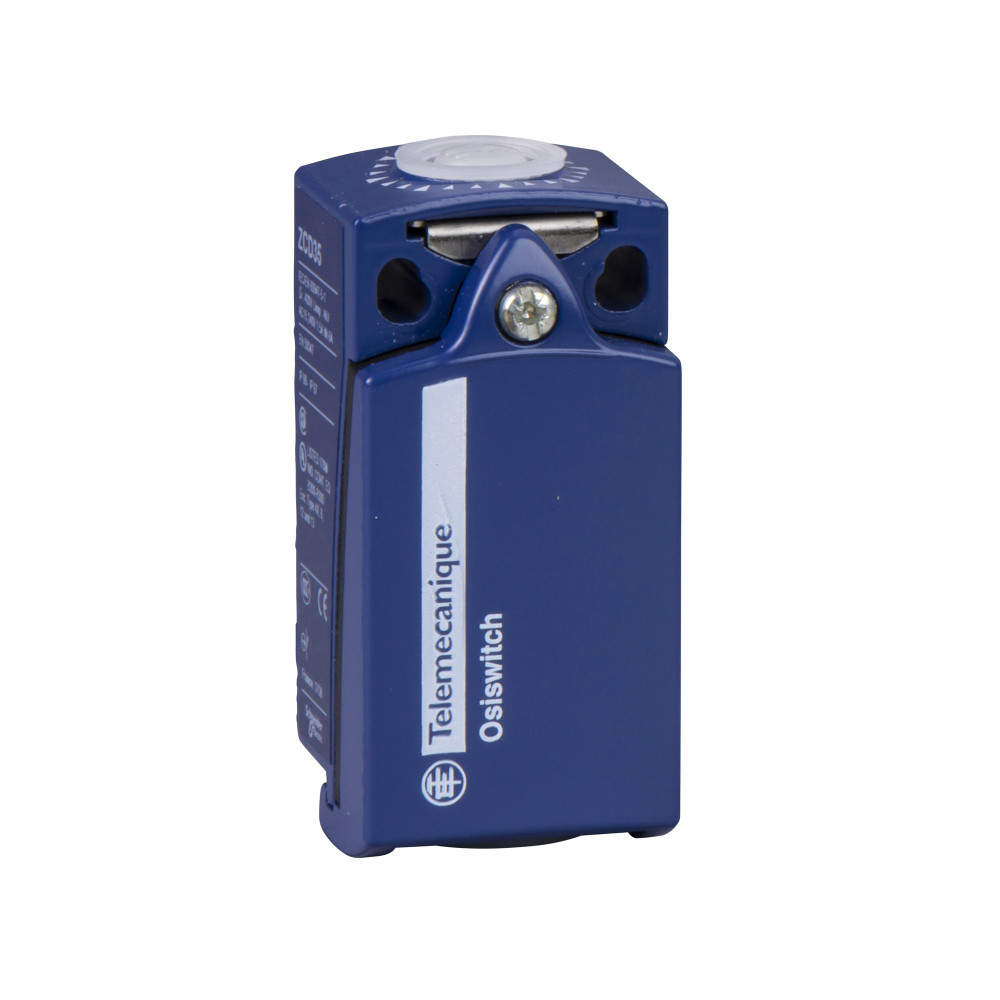

Метал. корпус с безинерц. 1НО1НЗ ZCD21
ИсточникКаталог Systeme Electric
КлассификацияEC000030
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу ZCD21.
tehpst.site не принимает заказы и не публикует складские остатки.Номин рабочий ток Ie при AC-15 230 В1.5 А
Номин рабочий постоян ток DC-13 230 В0.1 А
Ширина датчика31 мм
Высота датчика65 мм
Длина датчика30 мм
Рабочая температура окружающей среды-25...70 °C
Замены и аналоги
Техподбор · похожий по характеристикам · совпадение 96%
Корпус концевого выключателя, XC Standard, ZCD, компактный, 2НЗ, ZCD29
Schneider Electric · артикул ZCD29
Техподбор · похожий по характеристикам · совпадение 92%
Метал. корпус с безинерц. 1НО2НЗ ZCD39
Schneider Electric · артикул ZCD39
Описание и назначение
Сократите количество запасных частей концевого выключателя, храня только ключевые компоненты. Данный продукт подходит любой головке, приводу или разъему(розетке, соединению) из серий XCKD, XCKP и XCKT.
Преимущества: Инновации через модульность. Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования.
Применения: Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания и т. д.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000030.
Условия эксплуатации и безопасность 7
| Категория взрывобезопасности по газу | Прочее |
|---|---|
| Категория взрывобезопасности по пыли | Нет (без) |
| Степень защиты - IP | IP66/IP67 |
| Рабочая температура окружающей среды | -25...70 °C |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 5000000 циклы, DC-13 120 V, 4 W, производительность |
Электрические и световые параметры 10
| Номин рабочий ток Ie при AC-15 230 В | 1.5 А |
|---|---|
| Номин рабочий постоян ток DC-13 230 В | 0.1 А |
| Протокол интерфейса для связи по обеспечению безопасности | Нет (без) |
| Тип элемента управления | Нет (без) |
| Электронный выход | Да |
| Выравнивание управляющего элемента | Прочее |
| Количество полюсовданные поставщика | 2 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с IEC 60664 6 кВ в соответствии с IEC 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 300 В в соответствии с UL 508 500 В (степень загрязнения 3) в соответствии с IEC 60947-1 300 В в соответствии с CSA C22.2 № 14 |
| Электрическое соединениеданные поставщика | винтовые зажимы, зажимная способность: 1 x 0,34...2 x 1,5 мм² |
Материалы и конструкция 7
| Материал корпуса | Металл |
|---|---|
| Покрытие корпуса | Прочее |
| Конструкция корпуса | Прямоуг. параллелепипед |
| Материал контактовданные поставщика | посеребренные контакты |
| Материал корпусаданные поставщика | сплав zamak в единицах производителя |
| Тип корпусаданные поставщика | фиксированный |
| Форма изоляции контактовданные поставщика | Zb |
Монтаж и подключение 6
| Тип подключения | Прочее |
|---|---|
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кодовое обозначение контактаданные поставщика | B300, AC-15 (Ue = 240 V), Ie = 1.5 А в соответствии с EN/МЭК 60947-5-1 приложение А R300, DC-13 (Ue = 250 V), Ie = 0.1 А в соответствии с EN/МЭК 60947-5-1 приложение А |
| Работа контактовданные поставщика | мгновенное действие |
| Тип контактовданные поставщика | 1 Н.З. + 1 Н.О. |
Механические характеристики 1
| Описание зажимов iso n°1данные поставщика | (13-14)NO (21-22)NC |
|---|
Классификация и назначение 5
| Тип включения или отключения | Мгновенный переключатель |
|---|---|
| Тип интерфейса | Нет (без) |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | OsiSense XC |
| Тип продуктаданные поставщика | корпус концевого выключателя |
Прочие характеристики 19
| Подходит для функций безопасности | Да |
|---|---|
| С индикацией состояния | Да |
| Принудительное размыкание | Нет |
| Функция переключения с фиксацией | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | ZCD |
| Комплектация изделияданные поставщика | basic element |
| Конструкцияданные поставщика | компактный |
| Краткое название устройстваданные поставщика | ZCD |
| Мин. скорость активацииданные поставщика | 0.01 м/с |
| Не содержит ртутиданные поставщика | да |
| Прямое размыканиеданные поставщика | с |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Совместимость продуктаданные поставщика | XCKD |
| Соответствующая головкаданные поставщика | ZCE66 ZCEH0 ZCE08 ZCE21 ZCE14 ZCE13 ZCE24 ZCE07 ZCE02 ZCE29 ZCE01 ZCE63 ZCE06 ZCE28 ZCE27 ZCE64 ZCE09 ZCE65 ZCE62 ZCE11 ZCEH2 ZCE10 ZCE05 ZCE67 |
| Соответствующий соединительный компонентданные поставщика | ZCDEG13 ZCDEF12 ZCDEN12 ZCDEP20 ZCDEP16 ZCDEG11 |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP110614EN |
Размеры и упаковка
Изделие
| Ширина датчика | 31 мм |
|---|---|
| Высота датчика | 65 мм |
| Длина датчика | 30 мм |
