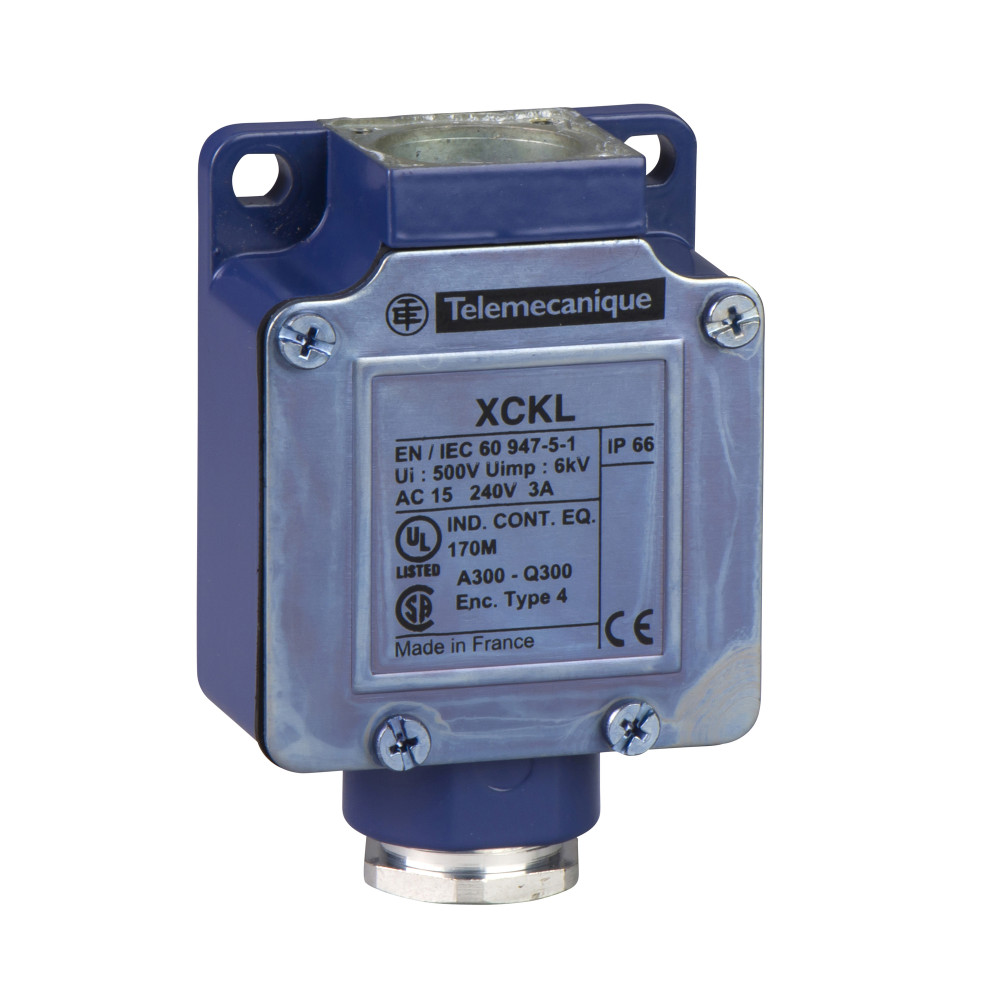

КОРПУС КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ, ZCKL5H7
ИсточникКаталог Systeme Electric
КлассификацияEC000030
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин рабочий ток Ie при AC-15 230 В3 А
Номин рабочий постоян ток DC-13 230 В0.27 А
Ширина датчика52 мм
Высота датчика72 мм
Длина датчика30 мм
Рабочая температура окружающей среды-25...70 °C
Тип включения или отключенияПереключение с задержкой
Материал корпусаМеталл
Описание и назначение
<p>КОРПУС КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ, ZCKL5H7. серия продукта: OsiSense XC<br /> - название серии: стандартный формат<br /> - тип устройства или его аксессуаров: корпус концевого выключателя<br /> - краткое название устройства: ZCKL<br /> - тип корпуса: фиксированный<br /> - совместимость изделий: XCKL<br /> - соответствующая головка: ZCKD08, ZCKD17, ZCKD219, ZCKD23, ZCKD41, ZCKD91, ZCKD02, ZCKD06, ZCKD10, ZCKD16, ZCKD21, ZCKD81, ZCKD239, ZCKD029, ZCKD05, ZCKD109, ZCKD15, ZCKD59<br /> - тип контактов: 1 Н.З. + 1 Н.О.<br /> - работа контактов: медленное размыкание, размыкание до замыкания<br /> - материал контактов: посеребренные контакты. <br />Преимущества: Инновации через модульность. Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования. <br />Применение: Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания и т. д.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты - IPEF005474 | IP65 |
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C для стандартные условия эксплуатации в единицах производителя |
| Степень защиты ipданные поставщика | IP66 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 5000000 циклы, DC-13 120 В, 1 W, производительность |
Электрические и световые параметры 11
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 3 А |
|---|---|
| Номин рабочий постоян ток DC-13 230 ВEF001386 | 0.27 А |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Тип элемента управленияEF006976 | Нет (без) |
| Электронный выходEF006987 | Да |
| Выравнивание управляющего элементаEF008793 | Прочее |
| ] условный тепловой ток в щитеданные поставщика | 10 А |
| Количество полюсовданные поставщика | 2 |
| номинальное напряжение изоляцииданные поставщика | 500 В (степень загрязнения 3) в соответствии с IEC 60947-1 для блок контактов 300 В в соответствии с CSA C22.2 № 14 для блок контактов 300 В в соответствии с UL 508 для блок контактов |
| номинальный рабочий токданные поставщика | 3 А в 240 В, AC-15, A300 в соответствии с EN/МЭК 60947-5-1 приложение А 0.27 А в 250 В, DC-13, Q300 в соответствии с EN/МЭК 60947-5-1 приложение А |
| Электрическое соединениеданные поставщика | винтовые зажимы, зажимная способность: 1 x 0,5...2 x 2,5 мм² |
Материалы и конструкция 6
| Материал корпусаEF001596 | Металл |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Конструкция корпусаEF004008 | Прямоуг. параллелепипед |
| Материал контактовданные поставщика | посеребренные контакты |
| Материал корпусаданные поставщика | металлический в единицах производителя |
| Тип корпусаданные поставщика | фиксированный |
Монтаж и подключение 5
| Тип подключенияEF003961 | Прочее |
|---|---|
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Работа контактовданные поставщика | медленное размыкание, размыкание до замыкания |
| Тип контактовданные поставщика | 1 Н.З. + 1 Н.О. |
Механические характеристики 2
| Описание зажимов iso n°1данные поставщика | (31-32)NC (13-14)NO (33-34)NO |
|---|---|
| Степень ударостойкости ikданные поставщика | IK05 |
Классификация и назначение 4
| Тип включения или отключенияEF000189 | Переключение с задержкой |
|---|---|
| Тип интерфейсаEF006977 | Нет (без) |
| Серияданные поставщика | Telemecanique Limit switches XC Standard |
| Тип продуктаданные поставщика | корпус концевого выключателя |
Прочие характеристики 19
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С индикацией состоянияEF001602 | Да |
| Принудительное размыканиеEF006694 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Maximum resistance across terminalsданные поставщика | 0.25 мОм в соответствии с МЭК 60255-7 категория 3 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Кабельный вводданные поставщика | 1 entry tapped for 1/2" NPT conduit |
| Код совместимостиданные поставщика | ZCKL |
| Кол-во шаговданные поставщика | 1 1 положение |
| Комплектация изделияданные поставщика | основной элемент |
| Краткое название устройстваданные поставщика | ZCKL |
| Локальный дисплейданные поставщика | без |
| Мин. скорость активацииданные поставщика | 6 м/мин |
| Название серииданные поставщика | стандартный формат |
| номинальное импульсное выдерживаемое наданные поставщика | 4 кВ в соответствии с IEC 60664 4 кВ в соответствии с IEC 60947-1 |
| Прямое размыканиеданные поставщика | с |
| Совместимость продуктаданные поставщика | XCKL |
| Соответствующая головкаданные поставщика | ZCKD21 ZCKD109 ZCKD02 ZCKD23 ZCKD59 ZCKD10 ZCKD239 ZCKD91 ZCKD41 ZCKD17 ZCKD06 ZCKD029 ZCKD16 ZCKD05 ZCKD81 ZCKD15 ZCKD219 ZCKD08 |
| Характеристики окружающей средыданные поставщика | стандартные условия эксплуатации |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 52 мм |
|---|---|
| Высота датчикаEF007283 | 72 мм |
| Длина датчикаEF007334 | 30 мм |
| Вес неттоданные поставщика | 0.21 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.002 × 0.001 × 0.001 см | 0.22 | 2e-09 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.002 × 0.001 × 0.001 см
- Вес, кг
- 0.22
- Объём, м³
- 2e-09
- EAN / GTIN
