КОРПУС КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ZCKJ1H7

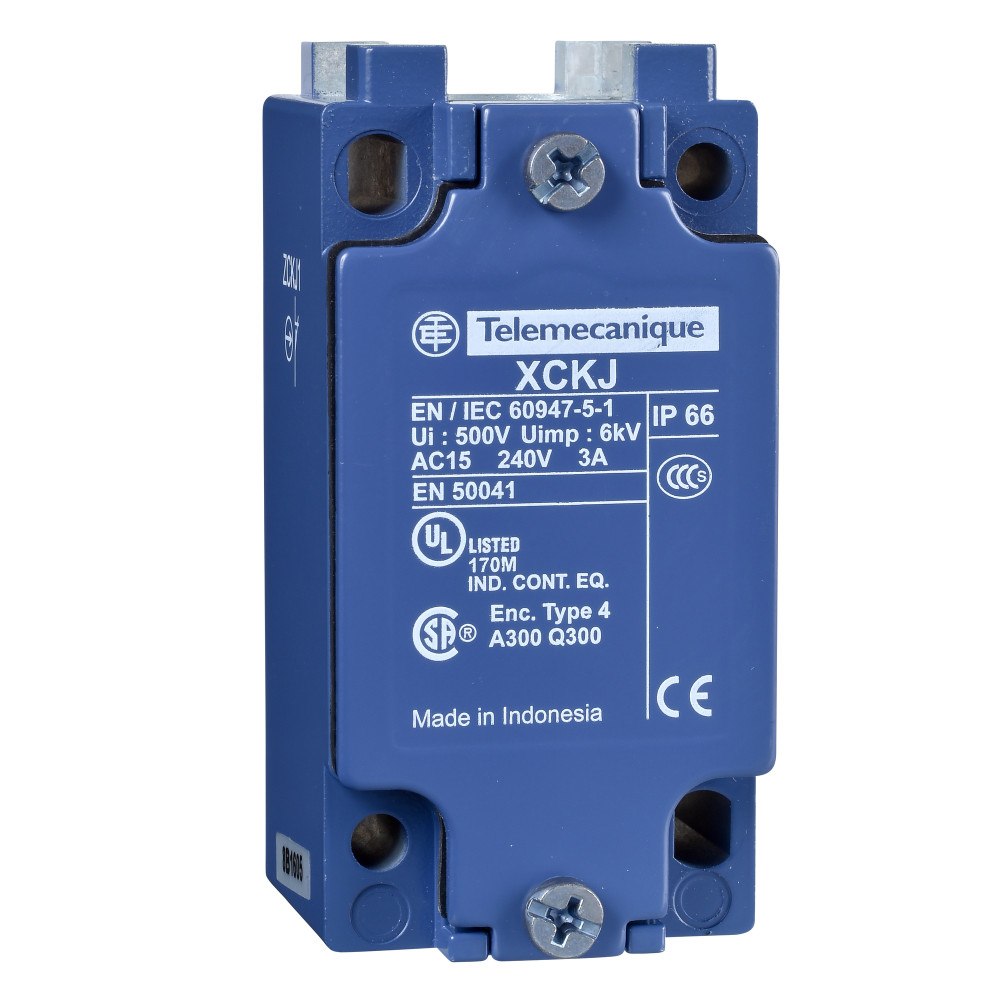

Изображение может отличаться от конкретного исполнения.

Schneider Electric

КОРПУС КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ZCKJ1H7

Артикул: ZCKJ1H7 ETIM-класс: EC000030 Обновлено: 21.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000030
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин рабочий ток Ie при AC-15 230 В3 А
Номин рабочий постоян ток DC-13 230 В0.27 А
Ширина датчика40 мм
Высота датчика77 мм
Длина датчика44 мм
Рабочая температура окружающей среды-25...70 °C
Тип включения или отключенияМгновенный переключатель
Материал корпусаМеталл

Описание и назначение

<p> Сократите количество запасных частей концевого выключателя, храня только ключевые компоненты. Данный продукт подходит любой головке, приводу или разъему(розетке, соединению) из серий XCKD, XCKP и XCKT.<br />Преимущества: Инновации через модульность. Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования. <br />Применение: Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания и т. д.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 9

Категория взрывобезопасности по газуEF003997 Нет (без)
Категория взрывобезопасности по пылиEF003998 Нет (без)
Степень защиты - IPEF005474 IP65
Рабочая температура окружающей средыEF007515 -25...70 °C
Рабочая температура окружающей средыданные поставщика 10-120 °C для высокая температура в единицах производителя
Степень защиты ikданные поставщика IK07
Степень защиты ipданные поставщика IP66 в единицах производителя
Температура окружающей среды при храненииданные поставщика 10-120 °C
Электрическая износостойкостьданные поставщика 5000000 циклы, DC-13 120 V, 4 W, производительность

Электрические и световые параметры 12

Номин рабочий ток Ie при AC-15 230 ВEF001385 3 А
Номин рабочий постоян ток DC-13 230 ВEF001386 0.27 А
Протокол интерфейса для связи по обеспечению безопасностиEF003956 Нет (без)
Тип элемента управленияEF006976 Нет (без)
Электронный выходEF006987 Да
Выравнивание управляющего элементаEF008793 Прочее
] условный тепловой ток в закрытом корпуседанные поставщика 10 А
Количество полюсовданные поставщика 2
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с IEC 60664 6 кВ в соответствии с IEC 60947-1
номинальное напряжение изоляцииданные поставщика 500 В (степень загрязнения 3) в соответствии с IEC 60947-1 для блок контактов 300 В в соответствии с CSA C22.2 № 14 для блок контактов 300 В в соответствии с UL 508 для блок контактов
номинальный рабочий токданные поставщика 3 А в 240 V, AC-15, A300 в соответствии с EN/МЭК 60947-5-1 приложение А 0.27 А в 250 V, DC-13, Q300 в соответствии с EN/МЭК 60947-5-1 приложение А
Электрическое соединениеданные поставщика винтовые зажимы, зажимная способность: 1 x 0,34...2 x 1,5 мм²

Материалы и конструкция 6

Материал корпусаEF001596 Металл
Покрытие корпусаEF001601 Прочее
Конструкция корпусаEF004008 Прямоуг. параллелепипед
Материал контактовданные поставщика посеребренные контакты
Материал корпусаданные поставщика металлический в единицах производителя
Тип корпусаданные поставщика фиксированный

Монтаж и подключение 5

Тип подключенияEF003961 Прочее
Кол-во нормально замкнутых - НЗ контактовEF008255 1
Кол-во норм разомкнутых - НО контактовEF008256 1
Работа контактовданные поставщика мгновенное действие
Тип контактовданные поставщика 1 Н.З. + 1 Н.О.

Механические характеристики 1

Описание зажимов iso n°1данные поставщика (23-24)NO (13-14)NO (11-12)NC (21-22)NC

Классификация и назначение 5

Тип включения или отключенияEF000189 Мгновенный переключатель
Тип интерфейсаEF006977 Нет (без)
Информация об исключениях по регламенту rohsданные поставщика да
Серия продуктаданные поставщика OsiSense XC
Тип продуктаданные поставщика корпус концевого выключателя

Прочие характеристики 24

Подходит для функций безопасностиEF001597 Да
С индикацией состоянияEF001602 Да
Принудительное размыканиеEF006694 Нет
Функция переключения с фиксациейEF007447 Да
Maximum resistance across terminalsданные поставщика 0.25 мОм в соответствии с МЭК 60255-7 категория 3
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Кабельный вводданные поставщика 1 entry tapped for 1/2&quot; NPT conduit
Код совместимостиданные поставщика ZCKJ
Кол-во шаговданные поставщика 1 1 положение
Комплектация изделияданные поставщика basic element
Краткое название устройстваданные поставщика ZCKJ
Локальный дисплейданные поставщика без
Мин. скорость активацииданные поставщика 0.01 м/мин
Название серииданные поставщика стандартный формат
Не содержит ртутиданные поставщика да
Профиль кругооборотаданные поставщика N/A
Прямое размыканиеданные поставщика с
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Совместимость продуктаданные поставщика XCKJ
Соответствующая головкаданные поставщика ZCKE619 ZCKE64 ZCKE66 ZCKE67 ZCKE63 ZCKE62 ZCKE23 ZCKE05 ZCKE629 ZCKE08 ZCKE21 ZCKE61 ZCKE06 ZCKE65
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Характеристики окружающей средыданные поставщика высокая температура
Экологическая отчетнстьданные поставщика ENVPEP110614EN

Размеры и упаковка

Изделие

Ширина датчикаEF007094 40 мм
Высота датчикаEF007283 77 мм
Длина датчикаEF007334 44 мм
