ГОЛОВКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ZC2JE01
Systeme Electric · артикул ZC2JE01
Изображение может отличаться от конкретного исполнения.
Schneider Electric

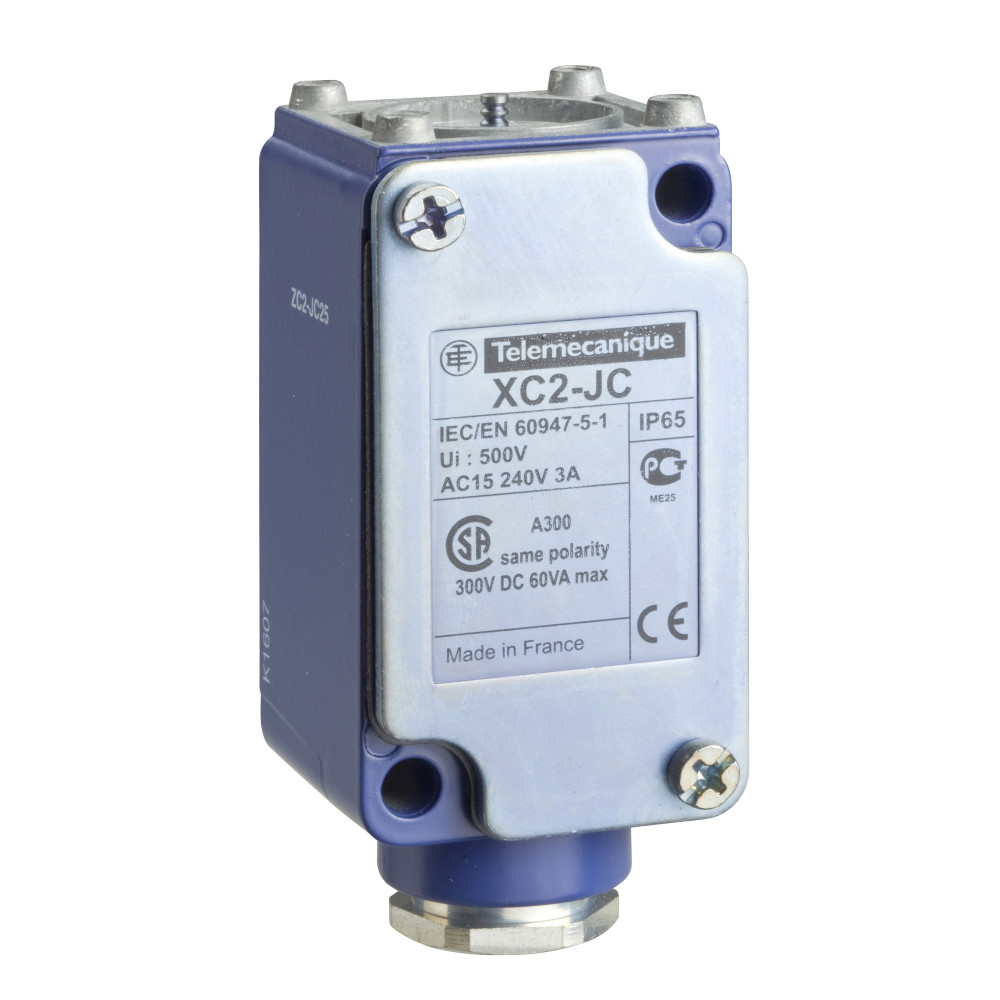

КОРПУС КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ZC2JC1
ИсточникКаталог Systeme Electric
КлассификацияEC000030
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин рабочий ток Ie при AC-15 230 В3 А
Номин рабочий постоян ток DC-13 230 В0.27 А
Ширина датчика40 мм
Высота датчика81 мм
Длина датчика41 мм
Рабочая температура окружающей среды-25...70 °C
Тип включения или отключенияМгновенный переключатель
Материал корпусаМеталл
Описание и назначение
<p>Еще более эффективное и инновационное предложение: больше конфигураций, лучшая взаимозаменяемость, простота установки. <br />Преимущества: Надежное подключение. Линейка комплектующих для подключения оборудования была разработана для достижения оптимального удобства использования потребителем, упрощения выполнения соединений, а также для быстрого и безопасного справочного обозначения. <br />Применения: Высокоэффективные, быстрые и адаптированные подключения ко всем датчикам, Промышленные станки: сборочное, упаковочное, транспортировочное, конвейерное оборудование и т. д.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты - IPEF005474 | IP65 |
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C для стандартные условия эксплуатации в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 5000000 циклы, DC-13 120 V, 4 W, производительность |
Электрические и световые параметры 11
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 3 А |
|---|---|
| Номин рабочий постоян ток DC-13 230 ВEF001386 | 0.27 А |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Тип элемента управленияEF006976 | Нет (без) |
| Электронный выходEF006987 | Да |
| Выравнивание управляющего элементаEF008793 | Прочее |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 10 А |
| Количество полюсовданные поставщика | 1 |
| номинальное напряжение изоляцииданные поставщика | 500 В в соответствии с МЭК 60947-1 для блок контактов 300 В в соответствии с CSA C22.2 № 14 для блок контактов |
| номинальный рабочий токданные поставщика | 3 А в 240 В, AC-15, A300 в соответствии с EN/МЭК 60947-5-1 приложение А 0.27 А в 250 В, DC-13, Q300 в соответствии с EN/МЭК 60947-5-1 приложение А |
| Электрическое соединениеданные поставщика | винтовые зажимы, зажимная способность: 1 x 0,5...2 x 2,5 мм² |
Материалы и конструкция 6
| Материал корпусаEF001596 | Металл |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Конструкция корпусаEF004008 | Прямоуг. параллелепипед |
| Материал контактовданные поставщика | посеребренные контакты |
| Материал корпусаданные поставщика | металлический в единицах производителя |
| Тип корпусаданные поставщика | фиксированный |
Монтаж и подключение 4
| Тип подключенияEF003961 | Прочее |
|---|---|
| Количество переключающих контактовEF008257 | 1 |
| Работа контактовданные поставщика | мгновенное действие |
| Тип контактовданные поставщика | 1 переключающ. |
Механические характеристики 2
| Описание зажимов iso n°1данные поставщика | (13-14)NO (11-12)NC |
|---|---|
| Степень ударостойкости ikданные поставщика | IK08 |
Классификация и назначение 4
| Тип включения или отключенияEF000189 | Мгновенный переключатель |
|---|---|
| Тип интерфейсаEF006977 | Нет (без) |
| Серияданные поставщика | OsiSense XC |
| Тип продуктаданные поставщика | корпус концевого выключателя |
Прочие характеристики 17
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С индикацией состоянияEF001602 | Да |
| Принудительное размыканиеEF006694 | Да |
| Функция переключения с фиксациейEF007447 | Да |
| Maximum resistance across terminalsданные поставщика | 0.25 мОм в соответствии с МЭК 60255-7 категория 3 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Кабельный вводданные поставщика | 0 ввод с резьбой под кабельный сальник Pg 13,5 (включ.) |
| Код совместимостиданные поставщика | ZC2J |
| Кол-во шаговданные поставщика | 1 1 положение |
| Краткое название устройстваданные поставщика | ZC2J |
| Локальный дисплейданные поставщика | без |
| Мин. скорость активацииданные поставщика | 0.01 м/мин |
| Название серииданные поставщика | стандартный формат |
| Прямое размыканиеданные поставщика | без |
| Совместимость продуктаданные поставщика | XC2J |
| Соответствующая головкаданные поставщика | ZC2JE64 ZC2JE70 ZC2JE03 ZC2JE63 ZC2JE65 ZC2JE05 ZC2JE66 ZC2JE09 ZC2JE61 ZC2JE62 ZC2JE02 ZC2JE01 |
| Характеристики окружающей средыданные поставщика | стандартные условия эксплуатации |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 40 мм |
|---|---|
| Высота датчикаEF007283 | 81 мм |
| Длина датчикаEF007334 | 41 мм |
| Вес неттоданные поставщика | 0.355 кг |
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 4; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 3
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
ГОЛОВКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ZC2JE02
Systeme Electric · артикул ZC2JE02
ГОЛОВКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ZC2JE05
Systeme Electric · артикул ZC2JE05
