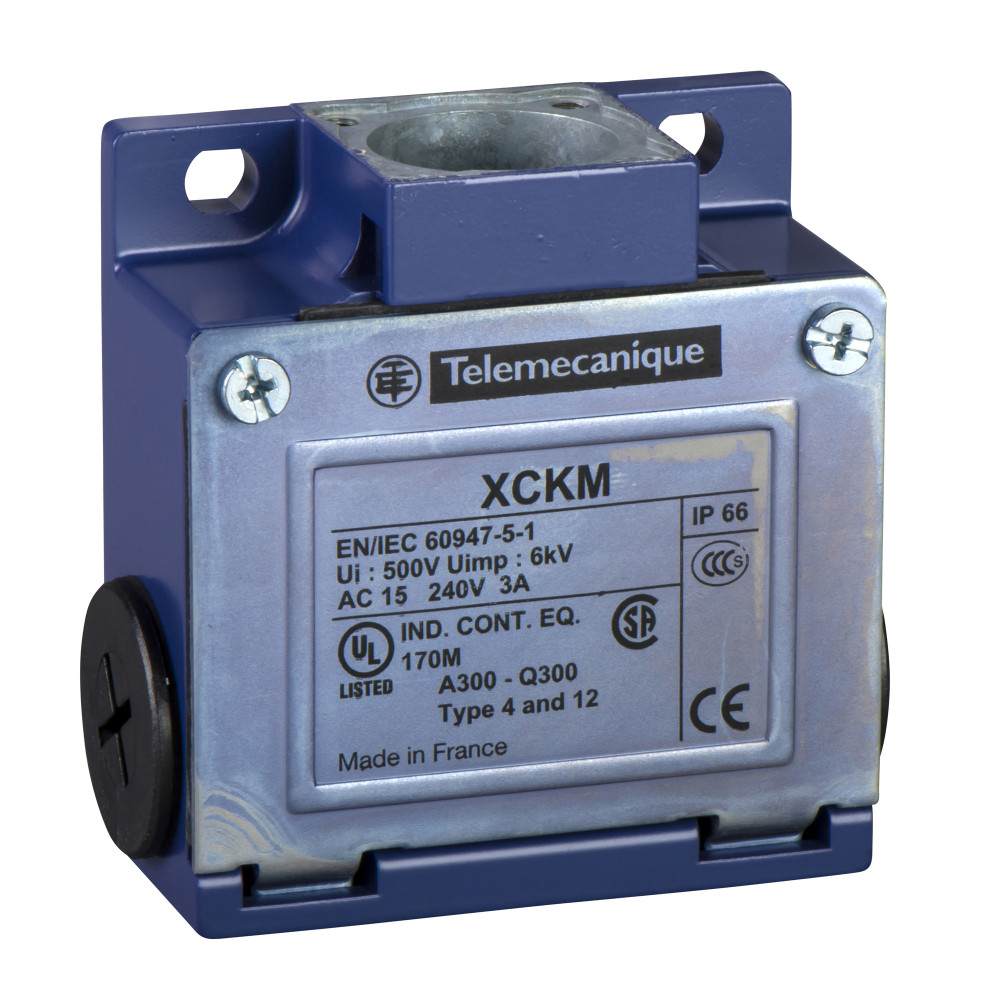

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОРПУС КОНЦЕВ. ВЫКЛЮЧ., МЕТАЛЛ, ZCKMD35
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
КОРПУС КОНЦЕВ. ВЫКЛЮЧ., МЕТАЛЛ, ZCKMD35. серия продукта: OsiSense XC - название серии: стандартный формат - тип устройства или его аксессуаров: корпус концевого выключателя - краткое название устройства: ZCKM - тип корпуса: фиксированный - совместимость изделий: XCKM - соответствующая головка: ZCKD05, ZCKD15, ZCKD17, ZCKD239, ZCKD02, ZCKD029, ZCKD06, ZCKD08, ZCKD109, ZCKD16, ZCKD21, ZCKD219, ZCKD23, ZCKD41, ZCKD59, ZCKD10, ZCKD81, ZCKD91 - тип контактов: 1 Н.З. + 2 Н.О. - работа контактов: медленное размыкание, размыкание до замыкания - материал контактов: посеребренные контакты. Преимущества: Инновации через модульность. Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования.... применения: - Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания и т. д....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты - IPEF005474 | IP65 |
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C для стандартные условия эксплуатации в единицах производителя |
| Степень защиты ipданные поставщика | IP66 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 5000000 циклы, DC-13 120 V, 4 W, производительность |
Электрические и световые параметры 12
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 1.5 А |
|---|---|
| Номин рабочий постоян ток DC-13 230 ВEF001386 | 0.1 А |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Тип элемента управленияEF006976 | Нет (без) |
| Электронный выходEF006987 | Да |
| Выравнивание управляющего элементаEF008793 | Прочее |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 6 А |
| Количество полюсовданные поставщика | 3 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ в соответствии с МЭК 60947-1 6 кВ в соответствии с IEC 60664 |
| номинальное напряжение изоляцииданные поставщика | 400 В (степень загрязнения 3) в соответствии с МЭК 60947-1 для блок контактов 300 В в соответствии с CSA C22.2 № 14 для блок контактов 300 В в соответствии с UL 508 для блок контактов |
| номинальный рабочий токданные поставщика | 1.5 А в 240 В, AC-15, B300 в соответствии с EN/МЭК 60947-5-1 приложение А 0.1 А в 250 В, DC-13, R300 в соответствии с EN/МЭК 60947-5-1 приложение А |
| Электрическое соединениеданные поставщика | винтовые зажимы, зажимная способность: 1 x 0,34...2 x 0,75 мм² |
Материалы и конструкция 6
| Материал корпусаEF001596 | Металл |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Конструкция корпусаEF004008 | Прямоуг. параллелепипед |
| Материал контактовданные поставщика | посеребренные контакты |
| Материал корпусаданные поставщика | металлический в единицах производителя |
| Тип корпусаданные поставщика | фиксированный |
Монтаж и подключение 5
| Тип подключенияEF003961 | Кабельный ввод PG |
|---|---|
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 2 |
| Работа контактовданные поставщика | медленное размыкание, размыкание до замыкания |
| Тип контактовданные поставщика | 1 Н.З. + 2 Н.О. |
Механические характеристики 2
| Описание зажимов iso n°1данные поставщика | (21-22)NC (13-14)NO |
|---|---|
| Степень ударостойкости ikданные поставщика | IK05 |
Классификация и назначение 4
| Тип включения или отключенияEF000189 | Переключение с задержкой |
|---|---|
| Тип интерфейсаEF006977 | Нет (без) |
| Серияданные поставщика | OsiSense XC |
| Тип продуктаданные поставщика | корпус концевого выключателя |
Прочие характеристики 17
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С индикацией состоянияEF001602 | Да |
| Принудительное размыканиеEF006694 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Maximum resistance across terminalsданные поставщика | 0.25 мОм в соответствии с МЭК 60255-7 категория 3 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Кабельный вводданные поставщика | 3 ввода с резьбой под кабельный сальник Pg 11 |
| Код совместимостиданные поставщика | ZCKML |
| Кол-во шаговданные поставщика | 1 1 положение |
| Краткое название устройстваданные поставщика | ZCKM |
| Локальный дисплейданные поставщика | без |
| Мин. скорость активацииданные поставщика | 6 м/мин |
| Название серииданные поставщика | стандартный формат |
| Прямое размыканиеданные поставщика | с |
| Совместимость продуктаданные поставщика | XCKM |
| Соответствующая головкаданные поставщика | ZCKD17 ZCKD029 ZCKD81 ZCKD02 ZCKD15 ZCKD05 ZCKD08 ZCKD10 ZCKD21 ZCKD16 ZCKD219 ZCKD91 ZCKD59 ZCKD41 ZCKD23 ZCKD06 ZCKD239 ZCKD109 |
| Характеристики окружающей средыданные поставщика | стандартные условия эксплуатации |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 64 мм |
|---|---|
| Высота датчикаEF007283 | 64 мм |
| Длина датчикаEF007334 | 30 мм |
| Вес неттоданные поставщика | 0.21 кг |
