ГОЛОВКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ZCKE08
Systeme Electric · артикул ZCKE08
Изображение может отличаться от конкретного исполнения.
Schneider Electric

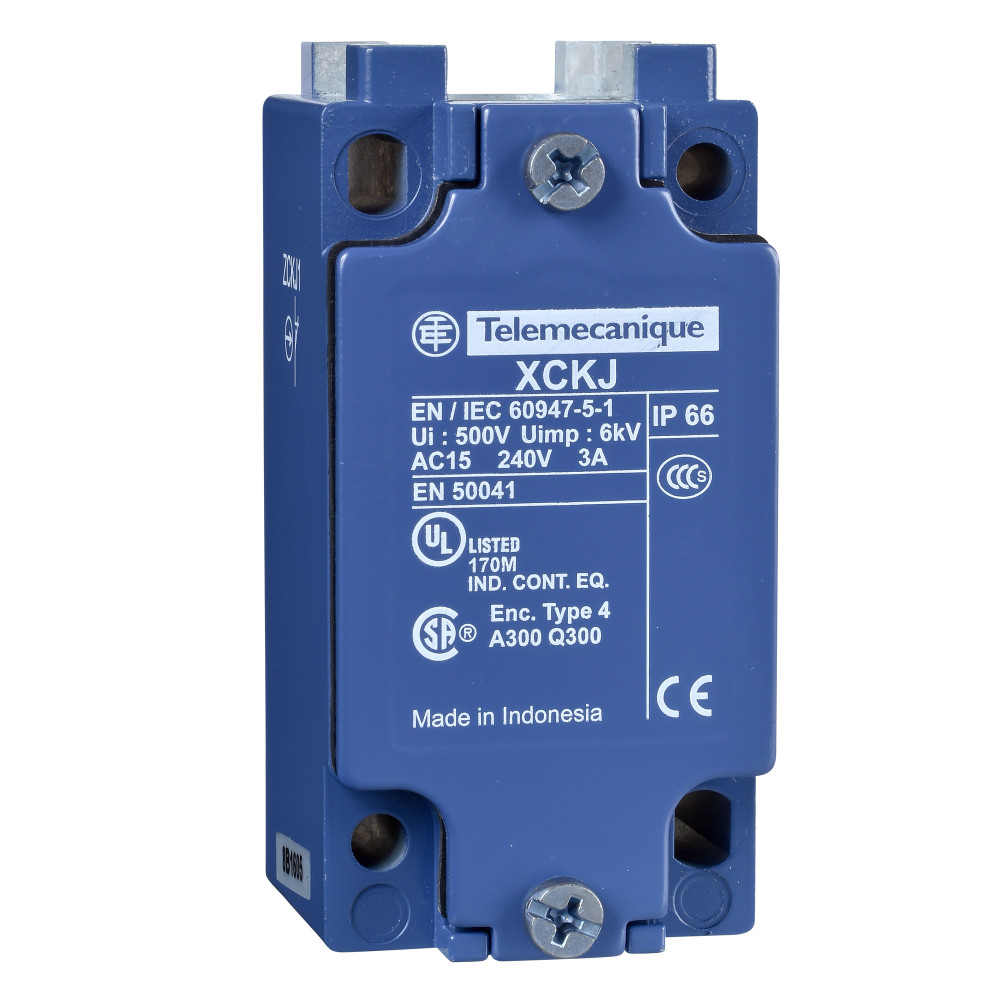

КОРПУС КОНЦЕВ. ВЫКЛ. 427700 ZCKJ7H29
ИсточникКаталог Systeme Electric
КлассификацияEC000030
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин рабочий ток Ie при AC-15 230 В3 А
Номин рабочий постоян ток DC-13 230 В0.27 А
Ширина датчика40 мм
Высота датчика77 мм
Длина датчика44 мм
Рабочая температура окружающей среды-25...70 °C
Тип включения или отключенияПереключатель с задержкой и с дублированием
Материал корпусаМеталл
Описание и назначение
<p>Корпус конц. выкл. ZCKJ, стацион., без дисплея, 2 НЗ, инерц. срабат., M20. серия продукта: OsiSense XC<br /> - название серии: стандартный формат<br /> - тип устройства или его аксессуаров: корпус концевого выключателя<br /> - краткое название устройства: ZCKJ<br /> - тип корпуса: фиксированный<br /> - совместимость изделий: XCKJ<br /> - соответствующая головка: ZCKE21, ZCKE23, ZCKE61, ZCKE619, ZCKE63, ZCKE64, ZCKE05, ZCKE06, ZCKE65, ZCKE66, ZCKE08, ZCKE62, ZCKE629, ZCKE67<br /> - тип контактов: 2 НЗ<br /> - материал контактов: посеребренные контакты. <br />Преимущества: Инновации через модульность. Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования. <br />Применение: Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания и т. д.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты - IPEF005474 | IP65 |
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C для стандартные условия эксплуатации 10-120 °C для высокая температура -40-70 °C для низкая температура в единицах производителя |
| Степень защиты ikданные поставщика | IK07 |
| Степень защиты ipданные поставщика | IP66 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-120 °C |
| Электрическая износостойкостьданные поставщика | 5000000 циклы, DC-13 120 V, 4 W, производительность |
Электрические и световые параметры 12
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 3 А |
|---|---|
| Номин рабочий постоян ток DC-13 230 ВEF001386 | 0.27 А |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Тип элемента управленияEF006976 | Нет (без) |
| Электронный выходEF006987 | Да |
| Выравнивание управляющего элементаEF008793 | Прочее |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 10 А |
| Количество полюсовданные поставщика | 2 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с IEC 60664 6 кВ в соответствии с IEC 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 500 В (степень загрязнения 3) в соответствии с IEC 60947-1 для блок контактов 300 В в соответствии с CSA C22.2 № 14 для блок контактов 300 В в соответствии с UL 508 для блок контактов |
| номинальный рабочий токданные поставщика | 3 А в 240 V, AC-15, A300 в соответствии с EN/МЭК 60947-5-1 приложение А 0.27 А в 250 V, DC-13, Q300 в соответствии с EN/МЭК 60947-5-1 приложение А |
| Электрическое соединениеданные поставщика | винтовые зажимы, зажимная способность: 1 x 0,5...2 x 2,5 мм² |
Материалы и конструкция 6
| Материал корпусаEF001596 | Металл |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Конструкция корпусаEF004008 | Прямоуг. параллелепипед |
| Материал контактовданные поставщика | посеребренные контакты |
| Материал корпусаданные поставщика | металлический в единицах производителя |
| Тип корпусаданные поставщика | фиксированный |
Монтаж и подключение 4
| Тип подключенияEF003961 | Кабельный ввод метрический |
|---|---|
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 2 |
| Работа контактовданные поставщика | медленное размыкание, мгновенно |
| Тип контактовданные поставщика | 2 НЗ |
Механические характеристики 1
| Описание зажимов iso n°1данные поставщика | (21-22)NC (11-12)NC |
|---|
Классификация и назначение 5
| Тип включения или отключенияEF000189 | Переключатель с задержкой и с дублированием |
|---|---|
| Тип интерфейсаEF006977 | Нет (без) |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | OsiSense XC |
| Тип продуктаданные поставщика | корпус концевого выключателя |
Прочие характеристики 23
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С индикацией состоянияEF001602 | Да |
| Принудительное размыканиеEF006694 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Maximum resistance across terminalsданные поставщика | 0.25 мОм в соответствии с МЭК 60255-7 категория 3 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Кабельный вводданные поставщика | 1 ввод с резьбой под кабельный сальник M20 x 1,5 |
| Код совместимостиданные поставщика | ZCKJ |
| Кол-во шаговданные поставщика | 1 1 положение |
| Краткое название устройстваданные поставщика | ZCKJ |
| Локальный дисплейданные поставщика | без |
| Мин. скорость активацииданные поставщика | 6 м/мин |
| Название серииданные поставщика | стандартный формат |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | N/A |
| Прямое размыканиеданные поставщика | с |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Совместимость продуктаданные поставщика | XCKJ |
| Соответствующая головкаданные поставщика | ZCKE06 ZCKE67 ZCKE619 ZCKE66 ZCKE62 ZCKE08 ZCKE63 ZCKE05 ZCKE65 ZCKE21 ZCKE629 ZCKE23 ZCKE61 ZCKE64 |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Характеристики окружающей средыданные поставщика | низкая температура высокая температура стандартные условия эксплуатации |
| Экологическая отчетнстьданные поставщика | ENVPEP110614EN |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 40 мм |
|---|---|
| Высота датчикаEF007283 | 77 мм |
| Длина датчикаEF007334 | 44 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| TRANSPORTING | 24 шт. | 0.4 × 0.3 × 0.15 м | 7.028 | 0.018 |
-
TRANSPORTING
- В упаковке
- 24 шт.
- Габариты
- 0.4 × 0.3 × 0.15 м
- Вес, кг
- 7.028
- Объём, м³
- 0.018
- EAN / GTIN
