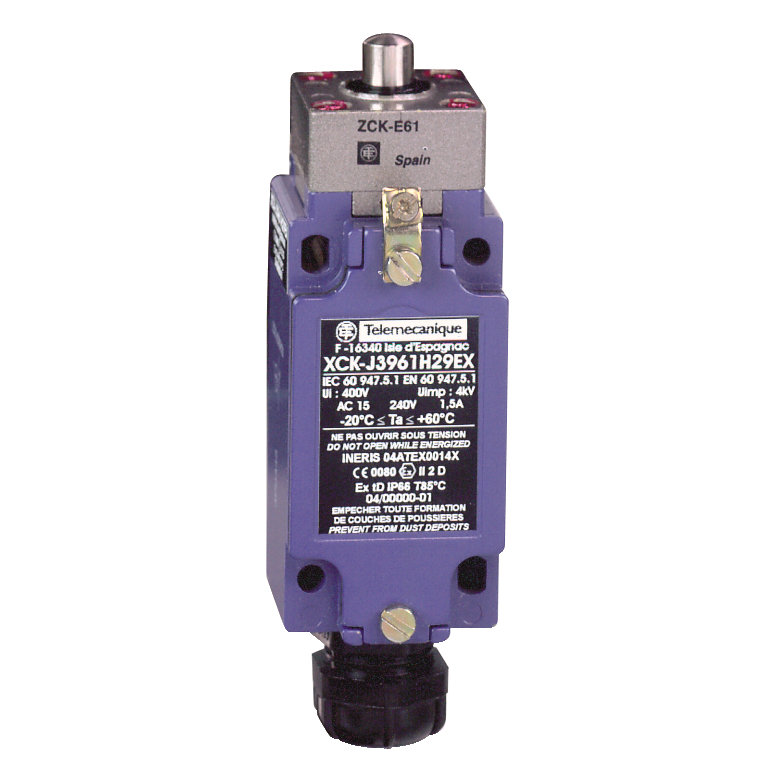

КОРПУС КОНЦ. ВЫКЛЮЧАТЕЛЯ, МЕТАЛЛ. XCKJ3961H29EX
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Концевой выключатель XCK-J, плунжер, 2 НЗ+1 НО, ATEX. серия продукта: OsiSense ATEX D<br /> - название серии: стандартный формат<br /> - тип устройства или его аксессуаров: концевой выключатель<br /> - краткое название устройства: XCKJ<br /> - тип корпуса: фиксированный<br /> - тип головки: головка плунжера<br /> - монтаж: корпусом<br /> - активация выключателя: на конце<br /> - тип контактов: 2 Н.З. + 1 Н.О.<br /> - форма изоляции контактов: Zb<br /> - мин. усилие срабатывания: 20 Н. <br />Преимущества: Инновации через модульность. Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования. <br />Применение: Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Категория взрывобезопасности по газуEF003997 | Прочее |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Прочее |
| Степень защиты - IPEF005474 | IP66/IP67 |
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Механическая износостойкостьданные поставщика | 30000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -20-60 °C в единицах производителя |
| Степень защиты ipданные поставщика | IP66 в соответствии с МЭК 60529 в единицах производителя |
| Электрическая износостойкостьданные поставщика | 5000000 циклы, DC-13, индуктивн. тип нагрузки, 120 V, 4 W, производительность |
Электрические и световые параметры 12
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 3 А |
|---|---|
| Номин рабочий постоян ток DC-13 230 ВEF001386 | 0.27 А |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Тип элемента управленияEF006976 | Толкатель купольный |
| Электронный выходEF006987 | Да |
| Выравнивание управляющего элементаEF008793 | Прочее |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 6 А Переменный ток |
| Класс защиты от поражения электр. токомданные поставщика | класс I в соответствии с IEC 61140 класс I в соответствии с NF C 20-030 |
| Количество полюсовданные поставщика | 3 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ в соответствии с IEC 60664 4 кВ в соответствии с МЭК 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 300 В в соответствии с UL 508 400 В (степень загрязнения 3) в соответствии с МЭК 60947-1 300 В в соответствии с CSA C22.2 № 14 |
| Электрическое соединениеданные поставщика | винтовые зажимы, зажимная способность: 1 x 0,34...2 x 0,75 мм² |
Материалы и конструкция 9
| Материал корпусаEF001596 | Металл |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Конструкция корпусаEF004008 | Прямоуг. параллелепипед |
| Защитное исполнениеданные поставщика | TC |
| Материалданные поставщика | металл |
| Материал головкиданные поставщика | сплав zamak |
| Материал корпусаданные поставщика | сплав zamak в единицах производителя |
| Тип корпусаданные поставщика | фиксированный |
| Форма изоляции контактовданные поставщика | Zb |
Монтаж и подключение 6
| Тип подключенияEF003961 | Кабельный ввод метрический |
|---|---|
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 2 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Кодовое обозначение контактаданные поставщика | B300, AC-15 (Ue = 240 В), Ie = 1.5 А в соответствии с EN 60947-5-1 B300, AC-15 (Ue = 240 В), Ie = 1.5 А в соответствии с МЭК 60947-5-1 приложение А R300, DC-13 (Ue = 250 В), Ie = 0.1 А в соответствии |
| Работа контактовданные поставщика | мгновенное действие |
| Тип контактовданные поставщика | 2 Н.З. + 1 Н.О. |
Механические характеристики 3
| Мин. усилие срабатыванияданные поставщика | 20 Н |
|---|---|
| Минимальное усилие, необходимое для прямого размыканияданные поставщика | 50 Н |
| Ударопрочностьданные поставщика | 50 gn для 11 мс в соответствии с IEC 60068-2-27 |
Классификация и назначение 8
| Тип включения или отключенияEF000189 | Прочее |
|---|---|
| Тип интерфейсаEF006977 | Нет (без) |
| Серияданные поставщика | OsiSense ATEX D |
| Стандартыданные поставщика | EN/МЭК 60079-31 EN/МЭК 60079-0 |
| Тип головкиданные поставщика | головка плунжера |
| Тип подводаданные поставщика | подвод по вертикали, 1 направление |
| Тип продуктаданные поставщика | концевой выключатель |
| Тип рукояткиданные поставщика | плунжер с пружинным возвратом металл |
Прочие характеристики 23
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С индикацией состоянияEF001602 | Да |
| Принудительное размыканиеEF006694 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Maximum resistance across terminalsданные поставщика | 25 МОм в соответствии с МЭК 60255-7 категория 3 |
| Активация выключателяданные поставщика | на конце |
| Виброустойчивостьданные поставщика | 25 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Движение рабочей головкиданные поставщика | линейный |
| Директивыданные поставщика | 2014/34/EU - ATEX directive |
| Зона запыленияданные поставщика | зона 21 - 22 |
| Код совместимостиданные поставщика | XCKJ |
| Количество вводов кабеляданные поставщика | 1 резьбовой кабельный ввод для M20 x 1,5 Кабельный ввод (в комплекте) 9-12 мм |
| Количество ступеней регулировкиданные поставщика | 1 |
| Конструкция датчикаданные поставщика | форма B в соответствии с CENELEC EN 50041 |
| Краткое название устройстваданные поставщика | XCKJ |
| Макс. скорость активацииданные поставщика | 0.5 м/с |
| Маркировкаданные поставщика | II2 D-Ex ТБ IIIC T85 ° C Db IP66/67 |
| Мин. скорость активацииданные поставщика | 0.01 м/мин |
| Название серииданные поставщика | стандартный формат |
| Прямое размыканиеданные поставщика | с |
| Режим фиксацииданные поставщика | корпусом |
| Сертификатыданные поставщика | INERIS 04ATEX0014X IEC-Ex INE 17.0020X |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 40 мм |
|---|---|
| Высота датчикаEF007283 | 77 мм |
| Длина датчикаEF007334 | 44 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.155 × 0.095 × 0.09 м | 0.486 | 0.00132525 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.155 × 0.095 × 0.09 м
- Вес, кг
- 0.486
- Объём, м³
- 0.00132525
- EAN / GTIN
