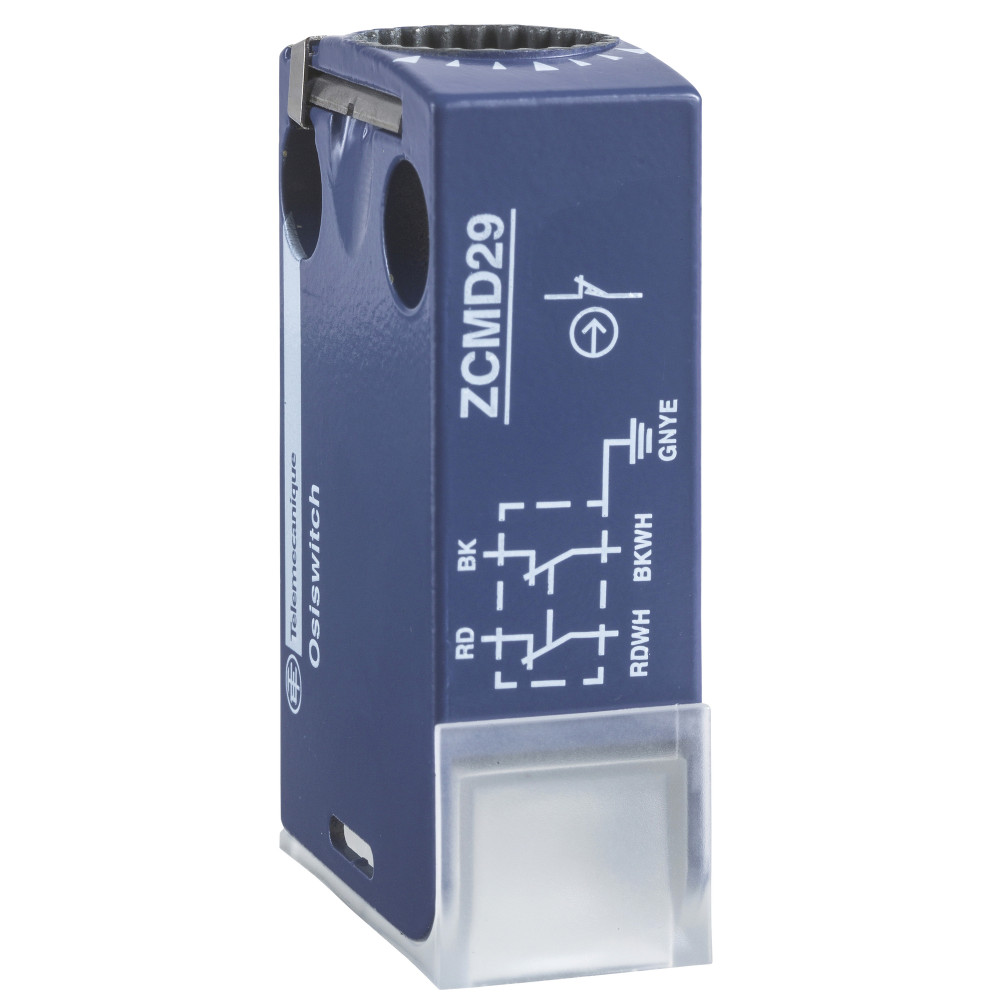

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОРПУС КОНЦ. ВЫКЛЮЧАТЕЛЯ, 2НЗ+2НО
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Корпус конц. выключ. ZCMD, 2 НЗ+2 НО, позолот., безынерц. срабат., каб.2 м. серия продукта: OsiSense XC<br /> - название серии: стандартный формат<br /> - тип устройства или его аксессуаров: корпус концевого выключателя<br /> - краткое название устройства: ZCMD<br /> - конструкция: миниатюрный<br /> - тип корпуса: фиксированный<br /> - соответствующая головка: ZCE06, ZCE07, ZCE14, ZCE21, ZCE24, ZCE08, ZCE29, ZCE66, ZCE67, ZCEG1, ZCE13, ZCE27, ZCE62, ZCE63, ZCEF0, ZCEF2, ZCE01, ZCE02, ZCE09, ZCE10, ZCE11, ZCE28, ZCE64, ZCE65<br /> - тип контактов: 2 НЗ + 2 НО. <br />Преимущества: Инновации через модульность. Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования. <br />Применения: Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания и т. д.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты - IPEF005474 | IP66 |
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 5000000 циклы, DC-13 24 В, 3 W, производительность |
Электрические и световые параметры 10
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 1.5 А |
|---|---|
| Номин рабочий постоян ток DC-13 230 ВEF001386 | 0.1 А |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Тип элемента управленияEF006976 | Нет (без) |
| Электронный выходEF006987 | Да |
| Выравнивание управляющего элементаEF008793 | Прочее |
| Количество полюсовданные поставщика | 4 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ в соответствии с IEC 60664 4 кВ в соответствии с МЭК 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 300 В (степень загрязнения 3) в соответствии с UL 508 400 В (степень загрязнения 3) в соответствии с IEC 60947-5-1 300 В (степень загрязнения 3) в соответствии с CSA C22.2 № 14 |
| Электрическое соединениеданные поставщика | фикс. кабель |
Материалы и конструкция 8
| Материал корпусаEF001596 | Металл |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Конструкция корпусаEF004008 | Прямоуг. параллелепипед |
| Материал изоляции проводаданные поставщика | PvR |
| Материал контактовданные поставщика | позолоченные контакты |
| Материал корпусаданные поставщика | сплав zamak в единицах производителя |
| Тип корпусаданные поставщика | фиксированный |
| Форма изоляции контактовданные поставщика | Zb |
Монтаж и подключение 5
| Тип подключенияEF003961 | В сборе с кабелем |
|---|---|
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 2 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 2 |
| Работа контактовданные поставщика | мгновенное действие |
| Тип контактовданные поставщика | 2 НЗ + 2 НО |
Классификация и назначение 4
| Тип включения или отключенияEF000189 | Мгновенный переключатель |
|---|---|
| Тип интерфейсаEF006977 | Нет (без) |
| Серияданные поставщика | OsiSense XC |
| Тип продуктаданные поставщика | корпус концевого выключателя |
Прочие характеристики 15
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С индикацией состоянияEF001602 | Да |
| Принудительное размыканиеEF006694 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Maximum resistance across terminalsданные поставщика | 25 мОм в соответствии с МЭК 60255-7 категория 3 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | ZCMD |
| Конструкцияданные поставщика | миниатюрный |
| Краткое название устройстваданные поставщика | ZCMD |
| Мин. скорость активацииданные поставщика | 0.01 м/мин |
| Название серииданные поставщика | стандартный формат |
| Прямое размыканиеданные поставщика | с |
| Совместимость продуктаданные поставщика | XCMD |
| Соответствующая головкаданные поставщика | ZCE01 ZCE24 ZCE29 ZCE10 ZCE67 ZCE63 ZCE13 ZCE27 ZCE28 ZCE62 ZCE09 ZCE64 ZCE65 ZCE11 ZCEF0 ZCE07 ZCEF2 ZCE14 ZCE02 ZCE66 ZCE21 ZCE06 ZCE08 ZCEG1 |
| Состав кабеляданные поставщика | 9 x 0,34 мм² |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 30 мм |
|---|---|
| Высота датчикаEF007283 | 52 мм |
| Длина датчикаEF007334 | 16 мм |
| Вес неттоданные поставщика | 0.255 кг |
| Длина кабеляданные поставщика | 2 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.25 × 0.2 × 0.04 м | 0.241 | 0.002 | |
| TRANSPORTING | 1 шт. | 0.4 × 0.15 × 0.15 м | 0.466 | 0.009 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.25 × 0.2 × 0.04 м
- Вес, кг
- 0.241
- Объём, м³
- 0.002
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 1 шт.
- Габариты
- 0.4 × 0.15 × 0.15 м
- Вес, кг
- 0.466
- Объём, м³
- 0.009
- EAN / GTIN
