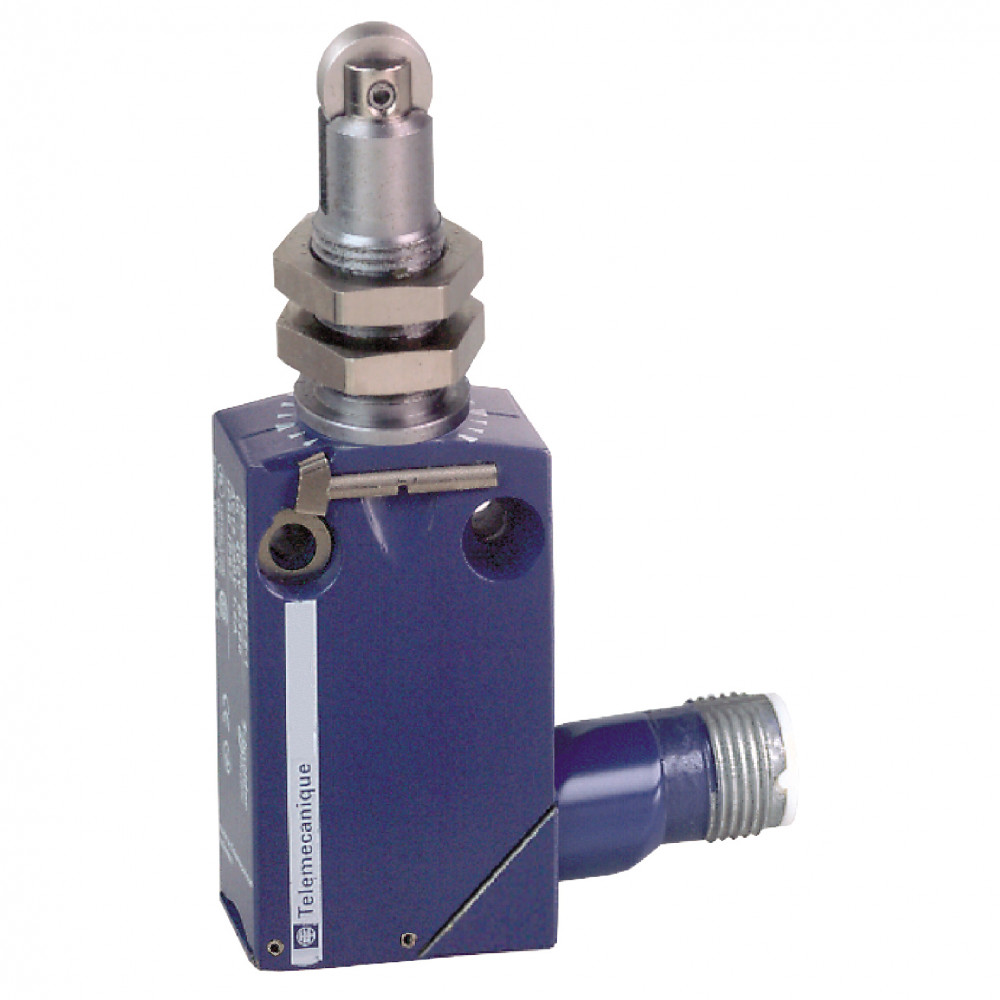

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ, XCMD21F2M12
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ, XCMD21F2M12. серия продукта: OsiSense XC - название серии: стандартный формат - тип устройства или его аксессуаров: концевой выключатель - краткое название устройства: XCMD - тип корпуса: втычной корпус - тип головки: головка плунжера М12 - материал головки: сплав zamak - монтаж: головкой - тип контактов: 1 переключающ.. Преимущества: .. применения: Производство оборудования и панели системы управления.. Преимущества: Инновации через модульность. Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования.... применения: - Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания и т. д....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты - IPEF005474 | IP67 |
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C в единицах производителя |
| Степень защиты ipданные поставщика | IP66 в соответствии с МЭК 60529 IP67 в соответствии с МЭК 60529 IP68 в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 5000000 циклы, DC-13, 24 В, 3 W, производительность |
Электрические и световые параметры 13
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 1.5 А |
|---|---|
| Номин рабочий постоян ток DC-13 230 ВEF001386 | 0.1 А |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Тип элемента управленияEF006976 | Толкатель купольный |
| Электронный выходEF006987 | Да |
| Выравнивание управляющего элементаEF008793 | Прочее |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 3 А |
| Класс защиты от поражения электр. токомданные поставщика | класс I в соответствии с IEC 61140 класс I в соответствии с NF C 20-030 |
| Количество полюсовданные поставщика | 1 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 2.5 кВ в соответствии с IEC 60664 2.5 кВ в соответствии с МЭК 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 250 В (степень загрязнения 3) в соответствии с IEC 60947-5-1 |
| номинальный рабочий токданные поставщика | 1.5 А в 240 В, AC-15 в соответствии с EN/МЭК 60947-5-1 приложение А 0.1 А в 250 В, DC-13 в соответствии с EN/МЭК 60947-5-1 приложение А |
| Электрическое соединениеданные поставщика | розетка M12, 4 контакта |
Материалы и конструкция 9
| Материал корпусаEF001596 | Металл |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Конструкция корпусаEF004008 | Прямоуг. параллелепипед |
| Защитное исполнениеданные поставщика | TC |
| Материалданные поставщика | металл |
| Материал головкиданные поставщика | сплав zamak |
| Материал корпусаданные поставщика | сплав zamak в единицах производителя |
| Тип корпусаданные поставщика | втычной корпус |
| Форма изоляции контактовданные поставщика | Za |
Монтаж и подключение 4
| Тип подключенияEF003961 | Разъём М12 |
|---|---|
| Количество переключающих контактовEF008257 | 1 |
| Работа контактовданные поставщика | мгновенное действие |
| Тип контактовданные поставщика | 1 переключающ. |
Механические характеристики 3
| Мин. усилие срабатыванияданные поставщика | 7 Н |
|---|---|
| Степень ударостойкости ikданные поставщика | IK06 в соответствии с EN 62262 |
| Ударопрочностьданные поставщика | 25 gn для 18 мс в соответствии с IEC 60068-2-27 |
Классификация и назначение 9
| Тип включения или отключенияEF000189 | Мгновенный переключатель |
|---|---|
| Тип интерфейсаEF006977 | Нет (без) |
| Серияданные поставщика | OsiSense XC |
| Специальное применениеданные поставщика | miniature variable |
| Стандартыданные поставщика | CSA C22.2 № 14 UL 508 EN/IEC 60947-5-1 EN/IEC 60204-1 |
| Тип головкиданные поставщика | головка плунжера М12 |
| Тип подводаданные поставщика | подвод сбоку, 2 направления |
| Тип продуктаданные поставщика | концевой выключатель |
| Тип рукояткиданные поставщика | плунжер с роликом с пружинным возвратом металл |
Прочие характеристики 18
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С индикацией состоянияEF001602 | Да |
| Принудительное размыканиеEF006694 | Да |
| Функция переключения с фиксациейEF007447 | Да |
| Maximum resistance across terminalsданные поставщика | 25 мОм в соответствии с МЭК 60255-7 категория 3 |
| Активация выключателяданные поставщика | 30° кулачком |
| Виброустойчивостьданные поставщика | 5 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Движение рабочей головкиданные поставщика | линейный |
| Код совместимостиданные поставщика | XCMD |
| Комплектация изделияданные поставщика | изделие в сборе |
| Конструкция датчикаданные поставщика | миниатюрный |
| Краткое название устройстваданные поставщика | XCMD |
| Макс. скорость активацииданные поставщика | 10 см/с |
| Название серииданные поставщика | стандартный формат |
| Прямое размыканиеданные поставщика | без |
| Режим фиксацииданные поставщика | головкой |
| Сертификатыданные поставщика | CSA UL CCC |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 30 мм |
|---|---|
| Высота датчикаEF007283 | 50 мм |
| Длина датчикаEF007334 | 16 мм |
| Вес неттоданные поставщика | 0.11 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.088 × 0.053 × 0.018 см | 0.114 | 8.3952e-05 | |
| TRANSPORTING | 40 шт. | 0.4 × 0.15 × 0.15 м | 4.785 | 0.009 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.088 × 0.053 × 0.018 см
- Вес, кг
- 0.114
- Объём, м³
- 8.3952e-05
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 40 шт.
- Габариты
- 0.4 × 0.15 × 0.15 м
- Вес, кг
- 4.785
- Объём, м³
- 0.009
- EAN / GTIN
