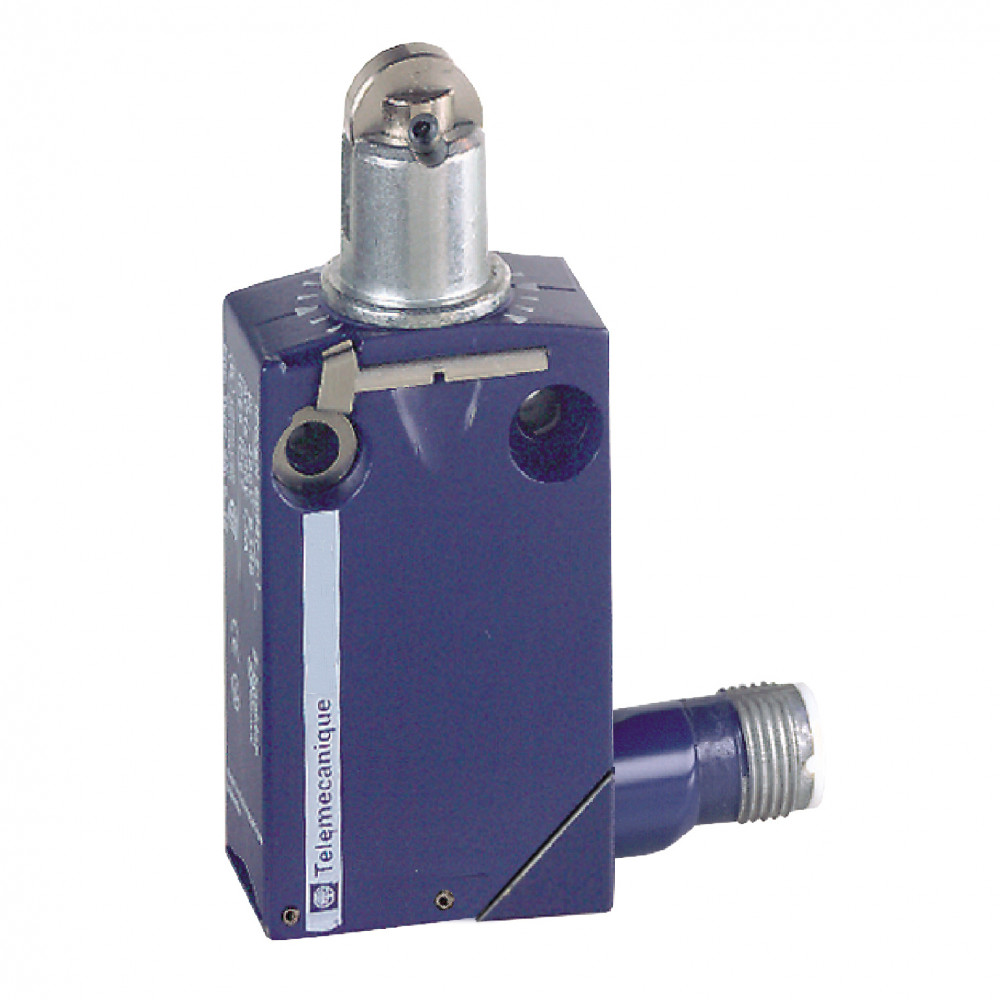

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ РОЛИК-ПЛУНЖЕР XCMD2102C12

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 9

Категория взрывобезопасности по газуEF003997	Нет (без)
Категория взрывобезопасности по пылиEF003998	Нет (без)
Степень защиты - IPEF005474	IP66/IP67
Рабочая температура окружающей средыEF007515	-25...70 °C
Механическая износостойкостьданные поставщика	10000000 циклы
Рабочая температура окружающей средыданные поставщика	-25-70 °C в единицах производителя
Степень защиты ipданные поставщика	IP66 в соответствии с МЭК 60529 IP67 в соответствии с МЭК 60529 IP68 в соответствии с МЭК 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-40-70 °C
Электрическая износостойкостьданные поставщика	5000000 циклы, DC-13, 24 В, 3 W, производительность

Электрические и световые параметры 13

Номин рабочий ток Ie при AC-15 230 ВEF001385	3 А
Номин рабочий постоян ток DC-13 230 ВEF001386	0.22 А
Протокол интерфейса для связи по обеспечению безопасностиEF003956	Нет (без)
Тип элемента управленияEF006976	Толкатель с роликом
Электронный выходEF006987	Да
Выравнивание управляющего элементаEF008793	Прямой (параллельный) роликовый толкатель
] условный тепловой ток в закрытом корпуседанные поставщика	4 А
Класс защиты от поражения электр. токомданные поставщика	класс I в соответствии с IEC 61140 класс I в соответствии с NF C 20-030
Количество полюсовданные поставщика	2
номинальное импульсное выдерживаемое напряжениеданные поставщика	0.8 кВ в соответствии с IEC 60664 0.8 кВ в соответствии с МЭК 60947-1
номинальное напряжение изоляцииданные поставщика	60 В (степень загрязнения 3) в соответствии с IEC 60947-5-1
номинальный рабочий токданные поставщика	0.22 А в 50 В, DC-13 в соответствии с EN/МЭК 60947-5-1 приложение А 3 А в 50 В, AC-15 в соответствии с EN/МЭК 60947-5-1 приложение А
Электрическое соединениеданные поставщика	розетка M12, 5 контактов

Материалы и конструкция 9

Материал корпусаEF001596	Металл
Покрытие корпусаEF001601	Прочее
Конструкция корпусаEF004008	Прочее
Защитное исполнениеданные поставщика	TC
Материалданные поставщика	металл
Материал головкиданные поставщика	сплав zamak
Материал корпусаданные поставщика	сплав zamak в единицах производителя
Тип корпусаданные поставщика	втычной корпус
Форма изоляции контактовданные поставщика	Zb

Монтаж и подключение 5

Тип подключенияEF003961	Разъём М12
Кол-во нормально замкнутых - НЗ контактовEF008255	1
Кол-во норм разомкнутых - НО контактовEF008256	1
Работа контактовданные поставщика	мгновенное действие
Тип контактовданные поставщика	1 Н.З. + 1 Н.О.

Механические характеристики 4

Мин. усилие срабатыванияданные поставщика	7 Н
Минимальное усилие, необходимое для прямого размыканияданные поставщика	35 Н
Степень ударостойкости ikданные поставщика	IK06 в соответствии с EN 62262
Ударопрочностьданные поставщика	25 gn для 18 мс в соответствии с IEC 60068-2-27

Классификация и назначение 10

Тип включения или отключенияEF000189	Мгновенный переключатель
Тип интерфейсаEF006977	Нет (без)
Информация о ремонтопригодностиданные поставщика	Подлежит замене
Серияданные поставщика	OsiSense XC
Специальное применениеданные поставщика	miniature variable
Стандартыданные поставщика	CSA C22.2 № 14 EN/IEC 60947-5-1 EN/IEC 60204-1 UL 508
Тип головкиданные поставщика	головка плунжера
Тип подводаданные поставщика	подвод сбоку, 2 направления
Тип продуктаданные поставщика	концевой выключатель
Тип рукояткиданные поставщика	плунжер с роликом с пружинным возвратом металл

Прочие характеристики 18

Подходит для функций безопасностиEF001597	Да
С индикацией состоянияEF001602	Да
Принудительное размыканиеEF006694	Нет
Функция переключения с фиксациейEF007447	Да
Maximum resistance across terminalsданные поставщика	25 мОм в соответствии с МЭК 60255-7 категория 3
Активация выключателяданные поставщика	30° кулачком
Виброустойчивостьданные поставщика	5 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Движение рабочей головкиданные поставщика	линейный
Код совместимостиданные поставщика	XCMD
Комплектация изделияданные поставщика	изделие в сборе
Конструкция датчикаданные поставщика	миниатюрный
Краткое название устройстваданные поставщика	XCMD
Макс. скорость активацииданные поставщика	0.5 м/с
Название серииданные поставщика	стандартный формат
Прямое размыканиеданные поставщика	с
Режим фиксацииданные поставщика	корпусом
Сертификатыданные поставщика	CSA UL CCC

Размеры и упаковка

Изделие

Ширина датчикаEF007094	30 мм
Высота датчикаEF007283	50 мм
Длина датчикаEF007334	16 мм
Вес неттоданные поставщика	0.09 кг
