Schneider Electric

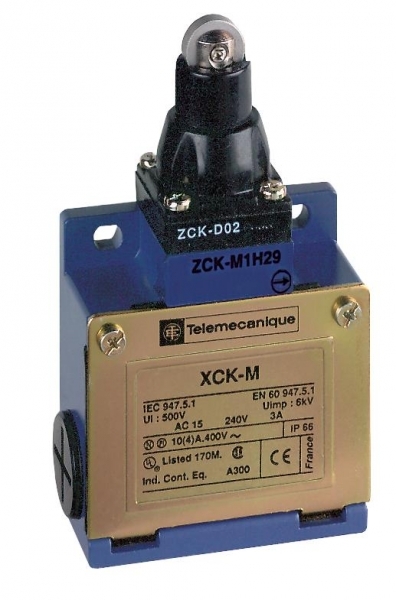

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ РОЛИК-ПЛУНЖЕР XCKM102H29
ИсточникКаталог Systeme Electric
КлассификацияEC000030
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин рабочий ток Ie при AC-15 230 В3 А
Номин рабочий постоян ток DC-13 230 В0.27 А
Ширина датчика63 мм
Высота датчика64 мм
Длина датчика30 мм
Рабочая температура окружающей среды-25...70 °C
Тип включения или отключенияМгновенный переключатель
Материал корпусаМеталл
Описание и назначение
<p>Концевой выключатель имеет прочный корпус из сплава zamak, 3 ввода под Кабельный сальник, модульную конструкцию, облегчающую техническое обслуживание, а также классическую форму. Степени защиты IP66 и IK05 обеспечивают ударопрочность, что делает его идеальным для интенсивного использования в тяжелых условиях. Выключатель крепится на оборудование своим корпусом и имеет электрическую изностойкость 5 миллионов циклов в категории DC-13, он соответствует стандартам CCC, EN/IEC 60947.-5-1, CSA C22.2 No.14, EN/IEC 60204-1, UL 508, BV. Механизм быстрого действия призван упростить контроль допусков и размеры вашего оборудования. Совместим с распространенным ассортиментом обычных головок типа XCK, что помогает провести быструю замену в случае повреждения. Высокая доступность запасных частей благодаря лучшей сети дистрибьюторов мирового лидера по концевым выключателям. Конструкция, в которой возможна коррекция комплектующих, позволяет вносить поздние измненения в выключатель, например, менять тип соединения или головку. <br />Преимущества: Инновации через модульность. Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования. <br />Применение: Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты - IPEF005474 | IP66 |
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Механическая износостойкостьданные поставщика | 20000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C в единицах производителя |
| Степень защиты ipданные поставщика | IP66 в соответствии с EN/IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 5000000 циклы, DC-13, индуктивн. тип нагрузки, 120 V, 4 W, производительность |
Электрические и световые параметры 12
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 3 А |
|---|---|
| Номин рабочий постоян ток DC-13 230 ВEF001386 | 0.27 А |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Тип элемента управленияEF006976 | Толкатель с роликом |
| Электронный выходEF006987 | Да |
| Выравнивание управляющего элементаEF008793 | Прямой (параллельный) роликовый толкатель |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 10 А переменный ток |
| Класс защиты от поражения электр. токомданные поставщика | класс I в соответствии с IEC 61140 класс I в соответствии с NF C 20-030 |
| Количество полюсовданные поставщика | 2 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с IEC 60664 6 кВ в соответствии с МЭК 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 300 В в соответствии с UL 508 500 В (степень загрязнения 3) в соответствии с МЭК 60947-1 300 В в соответствии с CSA C22.2 № 14 |
| Электрическое соединениеданные поставщика | винтовые зажимы, зажимная способность: 1 x 0,34...2 x 1,5 мм² |
Материалы и конструкция 8
| Материал корпусаEF001596 | Металл |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Конструкция корпусаEF004008 | Спец. конструкция |
| Защитное исполнениеданные поставщика | TC |
| Материалданные поставщика | металл |
| Материал корпусаданные поставщика | сплав zamak в единицах производителя |
| Тип корпусаданные поставщика | фиксированный |
| Форма изоляции контактовданные поставщика | Zb |
Монтаж и подключение 6
| Тип подключенияEF003961 | Кабельный ввод метрический |
|---|---|
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Кодовое обозначение контактаданные поставщика | A300, AC-15 (Ue = 240 В), Ie = 3 А в соответствии с EN/МЭК 60947-5-1 приложение А Q300, DC-13 (Ue = 250 В), Ie = 0.27 А в соответствии с EN/МЭК 60947-5-1 приложение А |
| Работа контактовданные поставщика | мгновенное действие |
| Тип контактовданные поставщика | 1 Н.З. + 1 Н.О. |
Механические характеристики 5
| Мин. усилие срабатыванияданные поставщика | 12 Н |
|---|---|
| Минимальное усилие, необходимое для прямого размыканияданные поставщика | 36 Н |
| Описание зажимов iso n°1данные поставщика | (13-14)NO (21-22)NC |
| Степень ударостойкости ikданные поставщика | IK05 в соответствии с EN 50102 |
| Ударопрочностьданные поставщика | 50 gn для 11 мс в соответствии с EN/МЭК 60068-2-27 |
Классификация и назначение 9
| Тип включения или отключенияEF000189 | Мгновенный переключатель |
|---|---|
| Тип интерфейсаEF006977 | Нет (без) |
| Серияданные поставщика | Telemecanique Limit switches XC Standard |
| Специальное применениеданные поставщика | классический |
| Стандартыданные поставщика | UL 508 CSA C22.2 № 14 EN 60204-1 EN 60947-5-1 IEC 60204-1 IEC 60947-5-1 |
| Тип головкиданные поставщика | головка плунжера |
| Тип подводаданные поставщика | подвод сбоку, 2 направления |
| Тип продуктаданные поставщика | концевой выключатель |
| Тип рукояткиданные поставщика | плунжер с роликом с пружинным возвратом металл |
Прочие характеристики 20
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С индикацией состоянияEF001602 | Да |
| Принудительное размыканиеEF006694 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Maximum resistance across terminalsданные поставщика | 25 МОм в соответствии с МЭК 60255-7 категория 3 |
| Активация выключателяданные поставщика | 30° кулачком |
| Виброустойчивостьданные поставщика | 25 gn (частота= 10-500 Гц) в соответствии с EN/IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Движение рабочей головкиданные поставщика | линейный |
| Кабельный вводданные поставщика | 3 вводное отверстие с резьбой под кабельный сальник M20 x 1,5, наружный диаметр кабеля: 7-13 мм |
| Код совместимостиданные поставщика | XCKM |
| Кол-во шаговданные поставщика | 1 |
| Комплектация изделияданные поставщика | изделие в сборе |
| Краткое название устройстваданные поставщика | XCKM |
| Макс. скорость активацииданные поставщика | 0.5 м/с |
| Мин. скорость активацииданные поставщика | 0.01 м/мин |
| Название серииданные поставщика | стандартный формат |
| Прямое размыканиеданные поставщика | с |
| Режим фиксацииданные поставщика | корпусом |
| Сертификатыданные поставщика | CSA UL CCC |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 63 мм |
|---|---|
| Высота датчикаEF007283 | 64 мм |
| Длина датчикаEF007334 | 30 мм |
| Вес неттоданные поставщика | 0.255 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.1499 × 0.066 × 0.033 см | 0.27 | 0.00032648 | |
| TRANSPORTING | 27 шт. | 0.4 × 0.3 × 0.15 м | 7.83 | 0.018 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.1499 × 0.066 × 0.033 см
- Вес, кг
- 0.27
- Объём, м³
- 0.00032648
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 27 шт.
- Габариты
- 0.4 × 0.3 × 0.15 м
- Вес, кг
- 7.83
- Объём, м³
- 0.018
- EAN / GTIN
