Schneider Electric

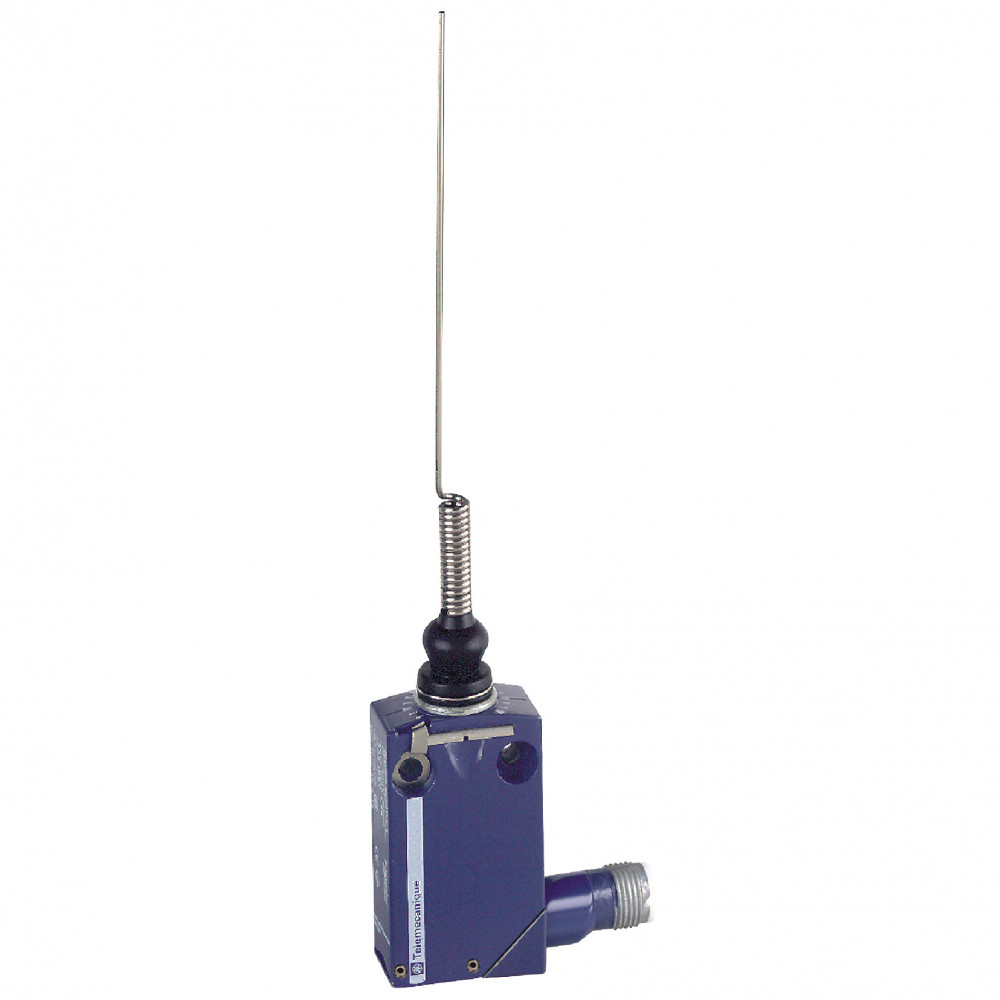

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ \КОШЧИЙ УС\ XCMD2106M12
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Концевой выключатель "кошачий ус". серия продукта: OsiSense XC<br /> - название серии: стандартный формат<br /> - тип устройства или его аксессуаров: концевой выключатель<br /> - краткое название устройства: XCMD<br /> - тип корпуса: втычной корпус<br /> - тип головки: многокоординатная головка<br /> - материал головки: сплав zamak<br /> - монтаж: корпусом<br /> - движение рабочей головки: многокоординатный<br /> - тип контактов: 1 переключающ. <br />Преимущества: Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования. <br />Применения: Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания и т. д.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты - IPEF005474 | IP67K |
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Механическая износостойкостьданные поставщика | 5000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C в единицах производителя |
| Степень защиты ipданные поставщика | IP66 в соответствии с МЭК 60529 IP67 в соответствии с МЭК 60529 IP68 в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 5000000 циклы, DC-13, 24 В, 3 W, производительность |
Электрические и световые параметры 13
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 1.5 А |
|---|---|
| Номин рабочий постоян ток DC-13 230 ВEF001386 | 0.1 А |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Тип элемента управленияEF006976 | Гибкий (пружинный) стержень |
| Электронный выходEF006987 | Да |
| Выравнивание управляющего элементаEF008793 | Прочее |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 3 А |
| Класс защиты от поражения электр. токомданные поставщика | класс I в соответствии с IEC 61140 класс I в соответствии с NF C 20-030 |
| Количество полюсовданные поставщика | 1 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 2.5 кВ в соответствии с IEC 60664 2.5 кВ в соответствии с МЭК 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 250 В (степень загрязнения 3) в соответствии с IEC 60947-5-1 |
| номинальный рабочий токданные поставщика | 1.5 А в 240 В, AC-15 в соответствии с EN/МЭК 60947-5-1 приложение А 0.1 А в 250 В, DC-13 в соответствии с EN/МЭК 60947-5-1 приложение А |
| Электрическое соединениеданные поставщика | розетка M12, 4 контакта |
Материалы и конструкция 9
| Материал корпусаEF001596 | Металл |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Конструкция корпусаEF004008 | Прямоуг. параллелепипед |
| Защитное исполнениеданные поставщика | TC |
| Материалданные поставщика | металл |
| Материал головкиданные поставщика | сплав zamak |
| Материал корпусаданные поставщика | сплав zamak в единицах производителя |
| Тип корпусаданные поставщика | втычной корпус |
| Форма изоляции контактовданные поставщика | Za |
Монтаж и подключение 4
| Тип подключенияEF003961 | Разъём М12 |
|---|---|
| Количество переключающих контактовEF008257 | 1 |
| Работа контактовданные поставщика | мгновенное действие |
| Тип контактовданные поставщика | 1 переключающ. |
Механические характеристики 3
| Мин. усилие срабатыванияданные поставщика | 0.1 Н |
|---|---|
| Степень ударостойкости ikданные поставщика | IK06 в соответствии с EN 62262 |
| Ударопрочностьданные поставщика | 25 gn для 18 мс в соответствии с IEC 60068-2-27 |
Классификация и назначение 9
| Тип включения или отключенияEF000189 | Мгновенный переключатель |
|---|---|
| Тип интерфейсаEF006977 | Нет (без) |
| Серияданные поставщика | OsiSense XC |
| Специальное применениеданные поставщика | miniature variable |
| Стандартыданные поставщика | EN/IEC 60204-1 EN/IEC 60947-5-1 CSA C22.2 № 14 UL 508 |
| Тип головкиданные поставщика | многокоординатная головка |
| Тип подводаданные поставщика | многокоординатный подвод |
| Тип продуктаданные поставщика | концевой выключатель |
| Тип рукояткиданные поставщика | "кошачий ус" с пружинным возвратом |
Прочие характеристики 18
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С индикацией состоянияEF001602 | Да |
| Принудительное размыканиеEF006694 | Да |
| Функция переключения с фиксациейEF007447 | Да |
| Maximum resistance across terminalsданные поставщика | 25 мОм в соответствии с МЭК 60255-7 категория 3 |
| Активация выключателяданные поставщика | любой подвижной частью |
| Виброустойчивостьданные поставщика | 5 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Движение рабочей головкиданные поставщика | многокоординатный |
| Код совместимостиданные поставщика | XCMD |
| Комплектация изделияданные поставщика | изделие в сборе |
| Конструкция датчикаданные поставщика | миниатюрный |
| Краткое название устройстваданные поставщика | XCMD |
| Макс. скорость активацииданные поставщика | 1 м/с |
| Название серииданные поставщика | стандартный формат |
| Прямое размыканиеданные поставщика | без |
| Режим фиксацииданные поставщика | корпусом |
| Сертификатыданные поставщика | UL CSA CCC |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 30 мм |
|---|---|
| Высота датчикаEF007283 | 50 мм |
| Длина датчикаEF007334 | 16 мм |
| Вес неттоданные поставщика | 0.085 кг |
