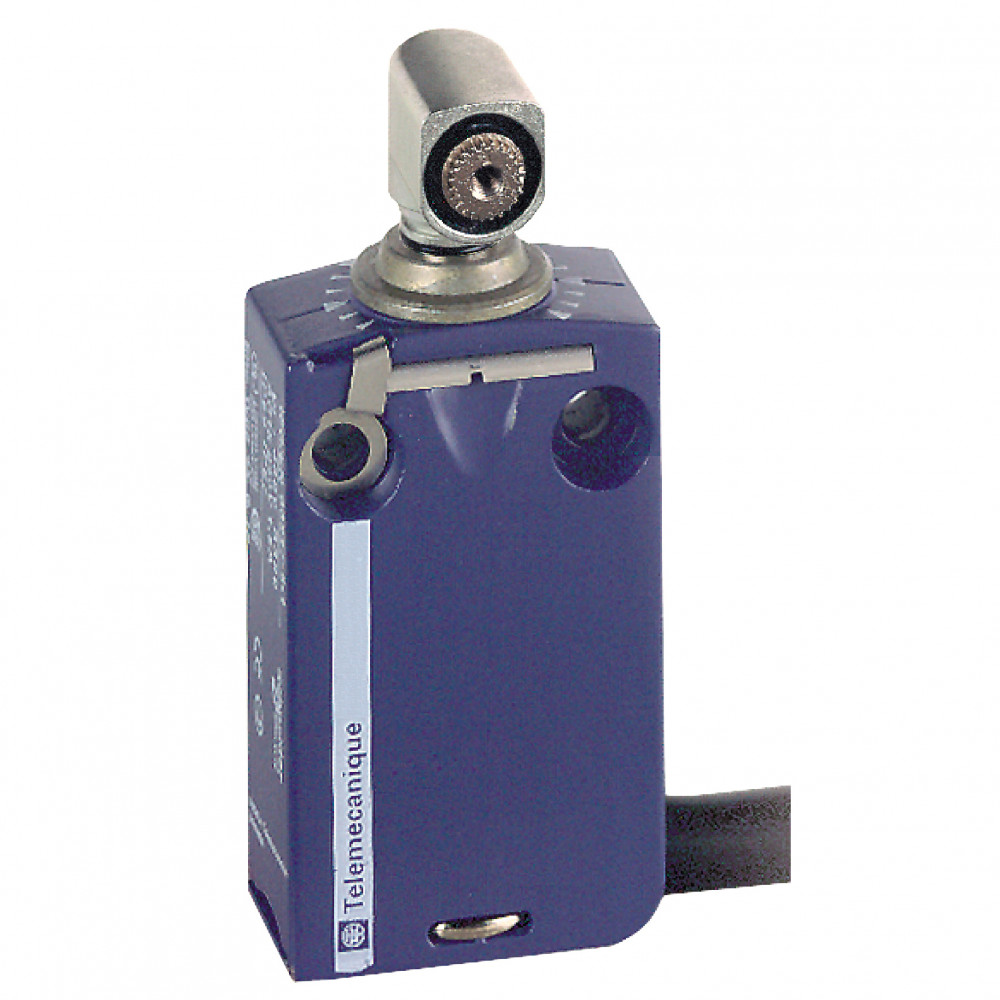

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ 1НО1НЗ С КАБЕЛЕМ 1М XCMD2101L1
ИсточникКаталог Systeme Electric
КлассификацияEC000030
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин рабочий ток Ie при AC-15 230 В1.5 А
Номин рабочий постоян ток DC-13 230 В0.1 А
Ширина датчика30 мм
Высота датчика50 мм
Длина датчика16 мм
Рабочая температура окружающей среды-25...70 °C
Тип включения или отключенияМгновенный переключатель
Материал корпусаМеталл
Описание и назначение
<p>Конц. выкл. XCMD, повор. головка без рычага, 1 НЗ+1 НО, безын. сраб., 1 м. серия продукта: OsiSense XC<br /> - название серии: стандартный формат<br /> - тип устройства или его аксессуаров: концевой выключатель<br /> - краткое название устройства: XCMD<br /> - тип корпуса: фиксированный<br /> - тип головки: поворотная головка<br /> - материал головки: сплав zamak<br /> - монтаж: корпусом<br /> - движение рабочей головки: поворотный<br /> - тип контактов: 1 Н.З. + 1 Н.О. <br />Преимущества: Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования. <br />Применения: Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания и т. д.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты - IPEF005474 | IP66/IP67 |
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C в единицах производителя |
| Степень защиты ipданные поставщика | IP66 в соответствии с МЭК 60529 IP67 в соответствии с МЭК 60529 IP68 в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 5000000 циклы, DC-13, 120 В, 1 W, производительность |
Электрические и световые параметры 10
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 1.5 А |
|---|---|
| Номин рабочий постоян ток DC-13 230 ВEF001386 | 0.1 А |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Тип элемента управленияEF006976 | Толкатель купольный |
| Электронный выходEF006987 | Да |
| Выравнивание управляющего элементаEF008793 | Прочее |
| Категория перенапряженияданные поставщика | Класс I в соответствии с IEC 61140 Класс I в соответствии с NF C 20-030 |
| Количество полюсовданные поставщика | 2 |
| номинальное напряжение изоляцииданные поставщика | 300 В (степень загрязнения 3) в соответствии с UL 508 400 В (степень загрязнения 3) в соответствии с IEC 60947-5-1 300 В (степень загрязнения 3) в соответствии с CSA C22.2 № 14 |
| Электрическое соединениеданные поставщика | съемный кабельный разъем |
Материалы и конструкция 10
| Материал корпусаEF001596 | Металл |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Конструкция корпусаEF004008 | Прочее |
| Защитное исполнениеданные поставщика | TC |
| Материалданные поставщика | металл |
| Материал головкиданные поставщика | сплав zamak |
| Материал изоляции проводаданные поставщика | PvR |
| Материал корпусаданные поставщика | сплав zamak в единицах производителя |
| Тип корпусаданные поставщика | фиксированный |
| Форма изоляции контактовданные поставщика | Zb |
Монтаж и подключение 6
| Тип подключенияEF003961 | В сборе с кабелем |
|---|---|
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Кодовое обозначение контактаданные поставщика | B300, AC-15 (Ue = 240 В), Ie = 1.5 А в соответствии с EN/МЭК 60947-5-1 приложение А R300, DC-13 (Ue = 250 В), Ie = 0.1 А в соответствии с EN/МЭК 60947-5-1 приложение А |
| Работа контактовданные поставщика | мгновенное действие |
| Тип контактовданные поставщика | 1 Н.З. + 1 Н.О. |
Механические характеристики 4
| Мин. усилие срабатыванияданные поставщика | 7 Н |
|---|---|
| Минимальное усилие, необходимое для прямого размыканияданные поставщика | 35 Н |
| Степень ударостойкости ikданные поставщика | IK06 в соответствии с EN 62262 |
| Ударопрочностьданные поставщика | 25 gn для 18 мс в соответствии с IEC 60068-2-27 |
Классификация и назначение 9
| Тип включения или отключенияEF000189 | Мгновенный переключатель |
|---|---|
| Тип интерфейсаEF006977 | Нет (без) |
| Серияданные поставщика | Telemecanique Limit switches XC Standard |
| Специальное применениеданные поставщика | miniature variable без рычага |
| Стандартыданные поставщика | EN/IEC 60204-1 EN/IEC 60947-5-1 UL 508 CSA C22.2 № 14 |
| Тип головкиданные поставщика | поворотная головка |
| Тип подводаданные поставщика | подвод сбоку, 2 направления |
| Тип продуктаданные поставщика | концевой выключатель |
| Тип рукояткиданные поставщика | пружинный возврат без рычага управления |
Прочие характеристики 19
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С индикацией состоянияEF001602 | Да |
| Принудительное размыканиеEF006694 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Maximum resistance across terminalsданные поставщика | 25 мОм в соответствии с МЭК 60255-7 категория 3 |
| Виброустойчивостьданные поставщика | 5 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Движение рабочей головкиданные поставщика | поворотный |
| Код совместимостиданные поставщика | XCMD |
| Комплектация изделияданные поставщика | основные узлы |
| Конструкция датчикаданные поставщика | миниатюрный |
| Краткое название устройстваданные поставщика | XCMD |
| Макс. скорость активацииданные поставщика | 1.5 м/с |
| Название серииданные поставщика | стандартный формат |
| номинальное импульсное выдерживаемое наданные поставщика | 4 кВ в соответствии с IEC 60664 4 кВ в соответствии с IEC 60947-1 |
| Прямое размыканиеданные поставщика | с |
| Режим фиксацииданные поставщика | корпусом |
| Сертификатыданные поставщика | CCC CSA UL |
| Состав кабеляданные поставщика | 5 x 0,75 мм² |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 30 мм |
|---|---|
| Высота датчикаEF007283 | 50 мм |
| Длина датчикаEF007334 | 16 мм |
| Вес неттоданные поставщика | 0.185 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.12 × 0.15 × 0.03 м | 0.199 | 0.00054 | |
| Контейнер | 800 шт. | 8 × 0.8 × 0.6 м | н/д | 3.84 | — |
| TRANSPORTING | 1 шт. | 0.4 × 0.3 × 0.15 м | 0.455 | 0.018 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.12 × 0.15 × 0.03 м
- Вес, кг
- 0.199
- Объём, м³
- 0.00054
- EAN / GTIN
-
Контейнер
- В упаковке
- 800 шт.
- Габариты
- 8 × 0.8 × 0.6 м
- Вес, кг
- н/д
- Объём, м³
- 3.84
- EAN / GTIN
- —
-
TRANSPORTING
- В упаковке
- 1 шт.
- Габариты
- 0.4 × 0.3 × 0.15 м
- Вес, кг
- 0.455
- Объём, м³
- 0.018
- EAN / GTIN
