Изображение может отличаться от конкретного исполнения.
Schneider Electric

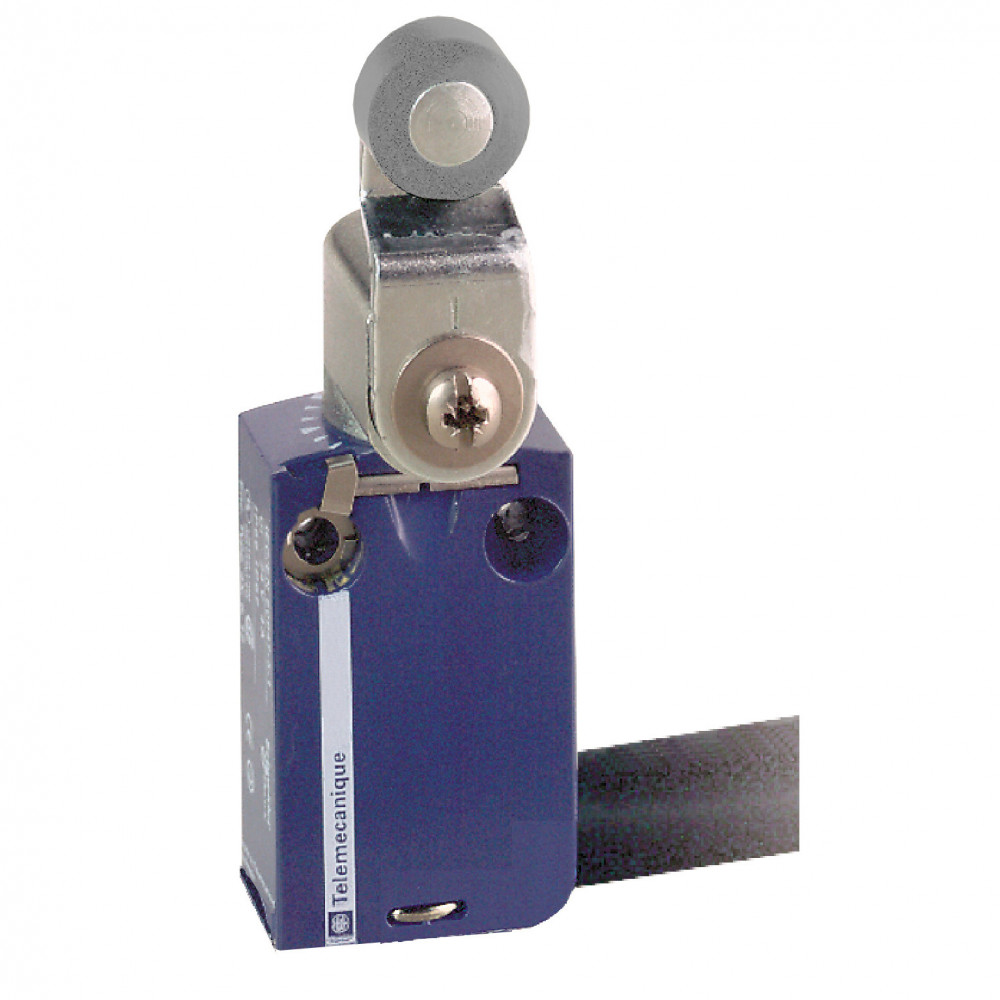

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ 1НО1НЗ С КАБ. 1М
ИсточникКаталог Systeme Electric
КлассификацияEC000030
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин рабочий ток Ie при AC-15 230 В1.5 А
Номин рабочий постоян ток DC-13 230 В0.1 А
Ширина датчика30 мм
Высота датчика50 мм
Длина датчика16 мм
Рабочая температура окружающей среды-25...70 °C
Тип включения или отключенияМгновенный переключатель и переключатель с задержкой
Материал корпусаМеталл
Описание и назначение
Этот концевой выключатель обладает прочным компактным модульным корпусом из сплава ЦАМ и поставляется с предварительно подсоединенными кабелями, что упрощает установку. Ударопрочность, соответствующая классам защиты IP66 и IK06, делает его идеальным для интенсивного использования в тяжелых условиях. Концевой выключатель крепится на оборудование своим корпусом и имеет электрическую износостойкость 5 миллионов циклов в категории применения DC-13. Он соответствует стандартам CCC, ГОСТ IEC 60947-5-1, CSA C22.2 № 14, ГОСТ Р МЭК 60204-1 и UL 508.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Степень защиты - IPEF005474 | IP66/IP67 |
| Рабочая температура окружающей средыEF007515 | -25...70 °C |
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C в единицах производителя |
| Степень защиты ipданные поставщика | IP66 в соответствии с МЭК 60529 IP67 в соответствии с МЭК 60529 IP68 в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 5000000 циклы, DC-13, 120 V, 1 W, производительность |
Электрические и световые параметры 11
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 1.5 А |
|---|---|
| Номин рабочий постоян ток DC-13 230 ВEF001386 | 0.1 А |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Тип элемента управленияEF006976 | Рычаг с роликом |
| Электронный выходEF006987 | Да |
| Выравнивание управляющего элементаEF008793 | Прочее |
| Категория перенапряженияданные поставщика | Класс I в соответствии с IEC 61140 Класс I в соответствии с NF C 20-030 |
| Количество полюсовданные поставщика | 2 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ в соответствии с IEC 60664 4 кВ в соответствии с МЭК 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 300 В (степень загрязнения 3) в соответствии с UL 508 400 В (степень загрязнения 3) в соответствии с IEC 60947-5-1 300 В (степень загрязнения 3) в соответствии с CSA C22.2 № 14 |
| Электрическое соединениеданные поставщика | съемный кабельный разъем |
Материалы и конструкция 10
| Материал корпусаEF001596 | Металл |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Конструкция корпусаEF004008 | Прочее |
| Защитное исполнениеданные поставщика | TC |
| Материалданные поставщика | металл |
| Материал головкиданные поставщика | сплав zamak |
| Материал изоляции проводаданные поставщика | PvR |
| Материал корпусаданные поставщика | сплав zamak в единицах производителя |
| Тип корпусаданные поставщика | фиксированный |
| Форма изоляции контактовданные поставщика | Zb |
Монтаж и подключение 6
| Тип подключенияEF003961 | В сборе с кабелем |
|---|---|
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 1 |
| Кол-во норм разомкнутых - НО контактовEF008256 | 1 |
| Кодовое обозначение контактаданные поставщика | B300, AC-15 (Ue = 240 В), Ie = 1.5 А в соответствии с EN/МЭК 60947-5-1 приложение А R300, DC-13 (Ue = 250 В), Ie = 0.1 А в соответствии с EN/МЭК 60947-5-1 приложение А |
| Работа контактовданные поставщика | медленное размыкание |
| Тип контактовданные поставщика | 1 Н.З. + 1 Н.О. |
Механические характеристики 4
| Мин. усилие срабатыванияданные поставщика | 0.1 Н |
|---|---|
| Минимальное усилие, необходимое для прямого размыканияданные поставщика | 0.5 Н |
| Степень ударостойкости ikданные поставщика | IK06 в соответствии с EN 62262 |
| Ударопрочностьданные поставщика | 25 gn для 18 мс в соответствии с IEC 60068-2-27 |
Классификация и назначение 9
| Тип включения или отключенияEF000189 | Мгновенный переключатель и переключатель с задержкой |
|---|---|
| Тип интерфейсаEF006977 | Нет (без) |
| Серияданные поставщика | OsiSense XC |
| Специальное применениеданные поставщика | miniature variable |
| Стандартыданные поставщика | EN/IEC 60204-1 UL 508 EN/IEC 60947-5-1 CSA C22.2 № 14 |
| Тип головкиданные поставщика | поворотная головка |
| Тип подводаданные поставщика | подвод сбоку, 2 направления |
| Тип продуктаданные поставщика | концевой выключатель |
| Тип рукояткиданные поставщика | рычаг с роликом с пружинным возвратом металл |
Прочие характеристики 20
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| С индикацией состоянияEF001602 | Да |
| Принудительное размыканиеEF006694 | Нет |
| Функция переключения с фиксациейEF007447 | Да |
| Maximum resistance across terminalsданные поставщика | 25 мОм в соответствии с МЭК 60255-7 категория 3 |
| Активация выключателяданные поставщика | 30° кулачком |
| Виброустойчивостьданные поставщика | 25 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Движение рабочей головкиданные поставщика | поворотный |
| Код совместимостиданные поставщика | XCMD |
| Комплектация изделияданные поставщика | изделие в сборе |
| Конструкция датчикаданные поставщика | миниатюрный |
| Краткое название устройстваданные поставщика | XCMD |
| Макс. скорость активацииданные поставщика | 1.5 м/с |
| Название серииданные поставщика | стандартный формат |
| Прямое размыканиеданные поставщика | с |
| Режим фиксацииданные поставщика | корпусом |
| Сертификатыданные поставщика | CCC UL CSA |
| Состав кабеляданные поставщика | 5 x 0,75 мм² |
| Траекторииданные поставщика | 24/31 mm |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 30 мм |
|---|---|
| Высота датчикаEF007283 | 50 мм |
| Длина датчикаEF007334 | 16 мм |
| Вес неттоданные поставщика | 0.225 кг |
| Длина кабеляданные поставщика | 1 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.13 × 0.13 × 0.035 м | 0.216 | 0.0005915 | |
| TRANSPORTING | 25 шт. | 0.4 × 0.3 × 0.15 м | 5.782 | 0.018 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.13 × 0.13 × 0.035 м
- Вес, кг
- 0.216
- Объём, м³
- 0.0005915
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 25 шт.
- Габариты
- 0.4 × 0.3 × 0.15 м
- Вес, кг
- 5.782
- Объём, м³
- 0.018
- EAN / GTIN
