СВЕТ.БАРЬЕР, 160 ММ, ЗАЩИТА РУК, ТИП 2
Systeme Electric · артикул XUSL2E30H016N
Изображение может отличаться от конкретного исполнения.
Schneider Electric

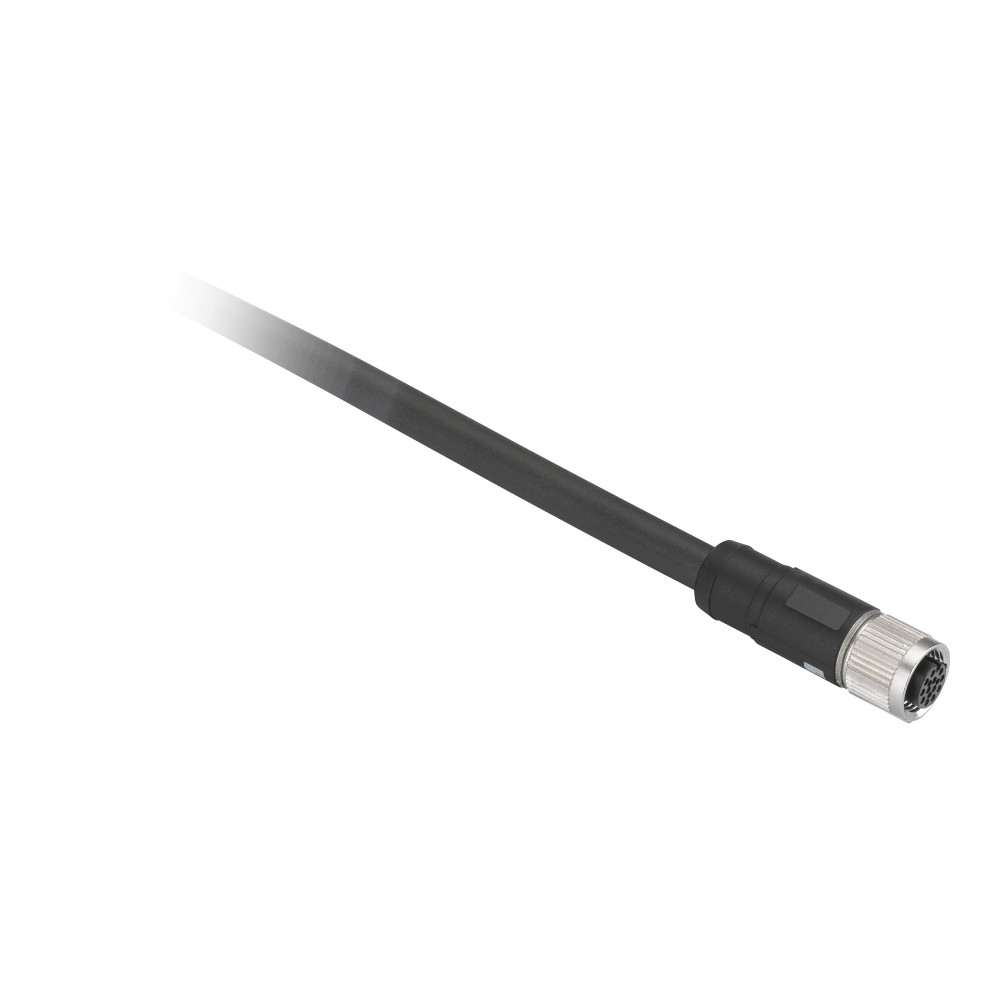

КОННЕКТОР С КАБЕЛЕМ, 10М, XZCP29P11L10
ИсточникКаталог Systeme Electric
КлассификацияEC001855
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. напряжение250 В
Длина кабеля10 м
Допустимая температура при монтаже-5...90 °C
Допустимая температура при эксплуат. (без движения)-35...90 °C
Проходное/объёмное сопротивление5 Milli-Ohm
Номин. ток In2 А
Тип кабеляМногожильный
Материал контактной поверхностиПрочее
Описание и назначение
Простота и удобство фотодатчика сквозного луча обеспечиваются многоязыковым терминалом, с помощью которого можно получить детальную информацию по настройке и техническому обслуживанию световых завес, что позволяет сэкономить 30% времени, затрачиваемого на настройку и техническое обслуживание. Датчик обеспечивает необходимый уровень безопасности при самостоятельном использовании или в сочетании с модулями безопасности, контроллерами или ПЛК. Варианты применения: все оборудование, эксплуатация которого сопряжена с потенциальной опасностью, требующее создания зоны защиты как для оператора, так и самого оборудования.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Не содержит (без) галогеновEF000025 | Да |
|---|---|
| Допустимая температура при монтажеEF001685 | -5...90 °C |
| Допустимая температура при эксплуат. (без движения)EF001686 | -35...90 °C |
| Степень защиты (IP)EF005474 | Прочее |
| Рабочая температура окружающей средыданные поставщика | -35-90 °C статический -5-90 °C изгиб |
| Степень защиты ipданные поставщика | IP67 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -35-100 °C |
Электрические и световые параметры 10
| Номин. напряжениеEF000228 | 250 В |
|---|---|
| Количество полюсовEF001391 | 8 |
| Проходное/объёмное сопротивлениеEF003992 | 5 Milli-Ohm |
| Тип электрич. соединения со стороны корпусаEF005524 | Прочее |
| Тип электрич. соединения со стороны платыEF005525 | M12 |
| Номин. ток InEF008250 | 2 А |
| номинальное рабочее напряжениеданные поставщика | 30 В пер. ток 36 V пост. ток |
| номинальный токданные поставщика | 2 А |
| Сопротивление контактаданные поставщика | 5000 мкОм |
| Электрическое соединениеданные поставщика | прямая розетка M12, 8 контактов |
Материалы и конструкция 9
| ЭкранированныйEF000881 | Да |
|---|---|
| Материал контактной поверхностиEF004020 | Прочее |
| Материал оболочки кабеляEF004136 | Поливинилхлорид (ПВХ) |
| Положение подвода кабеля со стороны корпусаEF005927 | Прочее |
| Материал основы контактаEF008248 | Прочее |
| Цвет оболочки кабеляEF008249 | Черный |
| Тип разъёма со стороны корпусаEF008386 | "Мама" (гнездо) |
| Материал изоляции проводаданные поставщика | PUR |
| Материал кольцаданные поставщика | нержавеющая сталь 316L |
Монтаж и подключение 2
| Тип разъёма, со стороны платыEF006269 | "Мама" (гнездо) |
|---|---|
| Крепеж кабельного разъемаданные поставщика | привинчиваемый |
Классификация и назначение 3
| Тип кабеляEF000563 | Многожильный |
|---|---|
| Категория - аксессуар/отдельная детальданные поставщика | принадлежности для укладки кабеля |
| Тип аксессуара/отдельной деталиданные поставщика | разъемы с выполненным электромонтажом |
Прочие характеристики 9
| ВулканизированныйEF004115 | Да |
|---|---|
| Положение подвода кабеля со стороны платыEF005928 | Прямолинейн. |
| Со светодиодной (LED) индикациейEF005950 | Да |
| Minimum insulating resistanceданные поставщика | 1 ГОм |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Название серииданные поставщика | приложение |
| Светодиодный индикатор состоянияданные поставщика | без |
| Сертификатыданные поставщика | cULus |
| Состав кабеляданные поставщика | 8 x 0.25 mm² |
Размеры и упаковка
Изделие
| Длина кабеляEF000536 | 10 м |
|---|---|
| Вес неттоданные поставщика | 0.47 кг |
| Внешний диаметр кабеляданные поставщика | 5.2 мм |
| Длина кабеляданные поставщика | 10 м в единицах производителя |
