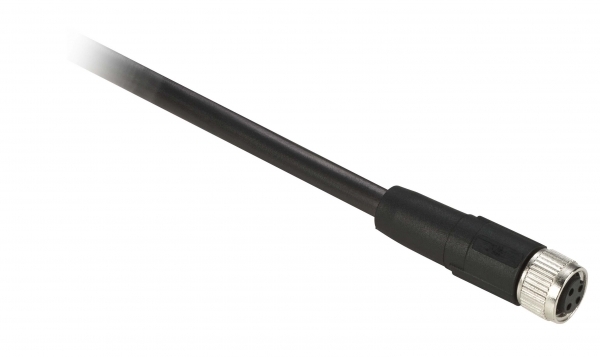

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КАБЕЛЬНЫЙ ГНЕЗДОВОЙ РАЗЪЕМ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>КабельНЫЙ ГНЕЗДОВОЙ РАЗЪЕМ XZCP0941L10<br />Преимущества: Надежное подключение. Линейка комплектующих для подключения оборудования была разработана для достижения оптимального удобства использования потребителем, упрощения выполнения соединений, а также для быстрого и безопасного справочного обозначения. <br />Применения: Высокоэффективные, быстрые и адаптированные подключения ко всем датчикам, Промышленные станки: сборочное, упаковочное, транспортировочное, конвейерное оборудование и т. д.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Не содержит (без) галогеновEF000025 | Да |
|---|---|
| Допустимая температура при монтажеEF001685 | -5...80 °C |
| Допустимая температура при эксплуат. (без движения)EF001686 | -40...80 °C |
| Степень защиты (IP)EF005474 | Прочее |
| Рабочая температура окружающей средыданные поставщика | -40-80 °C статический -5-80 °C изгиб |
| Степень защиты ipданные поставщика | IP69K IP67 IP65 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-80 °C |
Электрические и световые параметры 10
| Номин. напряжениеEF000228 | 60 В |
|---|---|
| Количество полюсовEF001391 | 4 |
| Проходное/объёмное сопротивлениеEF003992 | 5 Milli-Ohm |
| Тип электрич. соединения со стороны корпусаEF005524 | Прочее |
| Тип электрич. соединения со стороны платыEF005525 | М8 |
| Номин. ток InEF008250 | 4 А |
| номинальное рабочее напряжениеданные поставщика | 60 V пер. ток 75 V пост. ток |
| номинальный токданные поставщика | 4 А |
| Сопротивление контактаданные поставщика | 5000 мкОм |
| Электрическое соединениеданные поставщика | прямая розетка M8, 4 контакта |
Материалы и конструкция 9
| ЭкранированныйEF000881 | Да |
|---|---|
| Материал контактной поверхностиEF004020 | Прочее |
| Материал оболочки кабеляEF004136 | Полиуретан (PUR) |
| Положение подвода кабеля со стороны корпусаEF005927 | Прочее |
| Материал основы контактаEF008248 | Прочее |
| Цвет оболочки кабеляEF008249 | Черный |
| Тип разъёма со стороны корпусаEF008386 | "Мама" (гнездо) |
| Материал изоляции проводаданные поставщика | PUR |
| Материал кольцаданные поставщика | металлический |
Монтаж и подключение 2
| Тип разъёма, со стороны платыEF006269 | "Мама" (гнездо) |
|---|---|
| Крепеж кабельного разъемаданные поставщика | привинчиваемый |
Классификация и назначение 4
| Тип кабеляEF000563 | Многожильный |
|---|---|
| Аксессуар / отдельный тип деталиданные поставщика | разъемы с выполненным электромонтажом |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Категория - аксессуар/отдельная детальданные поставщика | принадлежности для укладки кабеля |
Прочие характеристики 15
| ВулканизированныйEF004115 | Да |
|---|---|
| Положение подвода кабеля со стороны платыEF005928 | Прямолинейн. |
| Со светодиодной (LED) индикациейEF005950 | Да |
| Minimum insulating resistanceданные поставщика | 1 ГОм |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Название серииданные поставщика | общего назначения |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | ENVEOLI1308015EN |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Светодиодный индикатор состоянияданные поставщика | без |
| Сертификатыданные поставщика | cULus |
| Состав кабеляданные поставщика | 4 x 0,34 мм² |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP1308015 |
Размеры и упаковка
Изделие
| Длина кабеляEF000536 | 10 м |
|---|---|
| Внешний диаметр кабеляданные поставщика | 5.2 мм |
| Длина кабеляданные поставщика | 10 м в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.283 × 0.244 × 0.042 м | 0.283 | 0.00290018 | |
| Контейнер | 160 шт. | 0.6 × 0.8 × 0.77 м | 61.78 | 0.3696 | — |
| TRANSPORTING | 10 шт. | 0.4 × 0.3 × 0.15 м | 3.33 | 0.018 |
-
