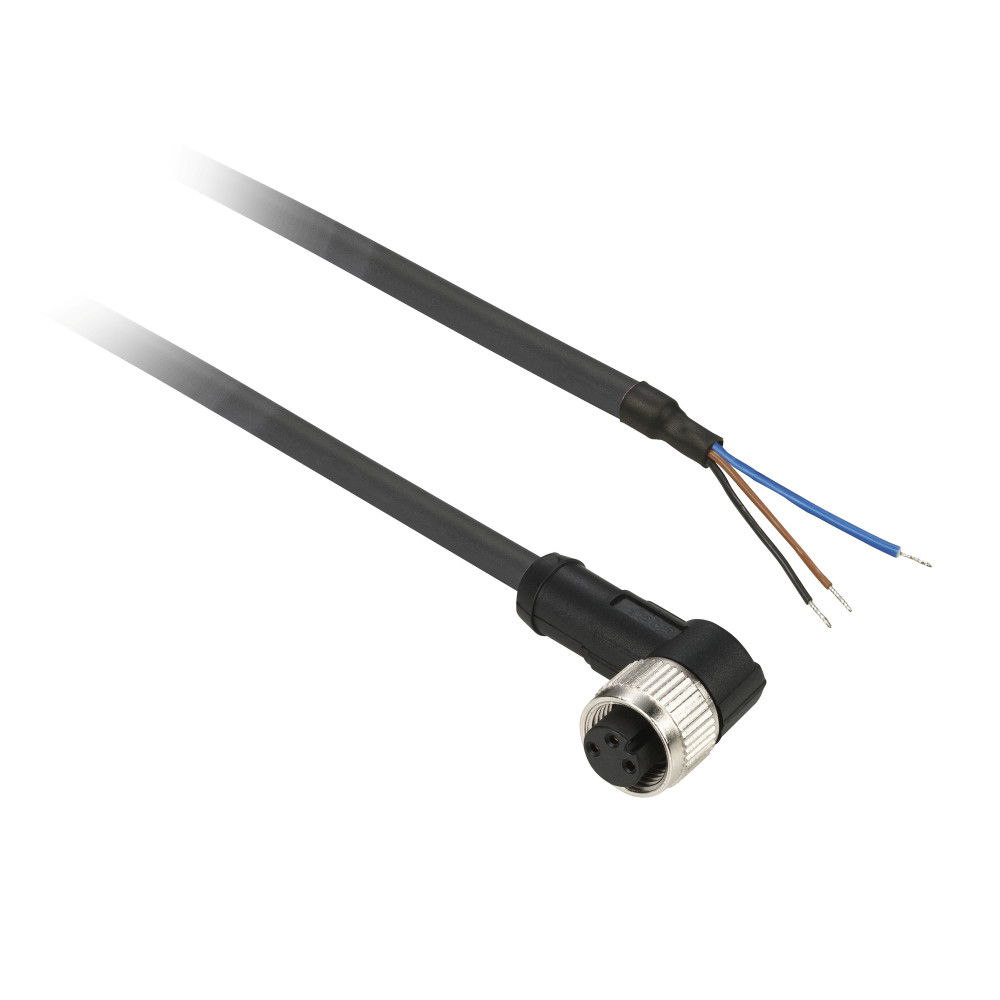

КАБЕЛЬНЫЙ ГНЕЗДОВОЙ РАЗЪЕМ

Изображение может отличаться от конкретного исполнения.

Schneider Electric

КАБЕЛЬНЫЙ ГНЕЗДОВОЙ РАЗЪЕМ

Артикул: XZCP0666L2 ETIM-класс: EC001855 EAN: 43389110762776 EAN: 3389110762778 Обновлено: 04.02.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001855
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин. напряжение60 В
Длина кабеля2 м
Допустимая температура при монтаже-5...80 °C
Допустимая температура при эксплуат. (без движения)-40...80 °C
Проходное/объёмное сопротивление5 Milli-Ohm
Номин. ток In4 А
Тип кабеляМногожильный
Материал контактной поверхностиПрочее

Описание и назначение

<p>КабельНЫЙ ГНЕЗДОВОЙ РАЗЪЕМ XZCP0666L2<br />Преимущества: Надежное подключение. Линейка комплектующих для подключения оборудования была разработана для достижения оптимального удобства использования потребителем, упрощения выполнения соединений, а также для быстрого и безопасного справочного обозначения. <br />Применения: Высокоэффективные, быстрые и адаптированные подключения ко всем датчикам, Промышленные станки: сборочное, упаковочное, транспортировочное, конвейерное оборудование и т. д.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Не содержит (без) галогеновEF000025 Да
Допустимая температура при монтажеEF001685 -5...80 °C
Допустимая температура при эксплуат. (без движения)EF001686 -40...80 °C
Степень защиты (IP)EF005474 Прочее
Рабочая температура окружающей средыданные поставщика -40-80 °C статический -5-80 °C изгиб
Степень защиты ipданные поставщика IP65 IP67 IP69K в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-80 °C

Электрические и световые параметры 10

Номин. напряжениеEF000228 60 В
Количество полюсовEF001391 3
Проходное/объёмное сопротивлениеEF003992 5 Milli-Ohm
Тип электрич. соединения со стороны корпусаEF005524 Прочее
Тип электрич. соединения со стороны платыEF005525 М8
Номин. ток InEF008250 4 А
номинальное рабочее напряжениеданные поставщика 60 V пер. ток 75 V пост. ток
номинальный токданные поставщика 4 А
Сопротивление контактаданные поставщика 5000 мкОм
Электрическое соединениеданные поставщика угловая розетка M8, 3 контакта

Материалы и конструкция 9

ЭкранированныйEF000881 Да
Материал контактной поверхностиEF004020 Прочее
Материал оболочки кабеляEF004136 Полиуретан (PUR)
Положение подвода кабеля со стороны корпусаEF005927 Прочее
Материал основы контактаEF008248 Прочее
Цвет оболочки кабеляEF008249 Черный
Тип разъёма со стороны корпусаEF008386 "Мама" (гнездо)
Материал изоляции проводаданные поставщика PUR
Материал кольцаданные поставщика металлический

Монтаж и подключение 2

Тип разъёма, со стороны платыEF006269 "Мама" (гнездо)
Крепеж кабельного разъемаданные поставщика привинчиваемый

Классификация и назначение 3

Тип кабеляEF000563 Многожильный
Категория - аксессуар/отдельная детальданные поставщика принадлежности для укладки кабеля
Тип аксессуара/отдельной деталиданные поставщика разъемы с выполненным электромонтажом

Прочие характеристики 9

ВулканизированныйEF004115 Да
Положение подвода кабеля со стороны платыEF005928 Наклонн./угловой (-ая)
Со светодиодной (LED) индикациейEF005950 Да
Minimum insulating resistanceданные поставщика 1 ГОм
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Название серииданные поставщика общего назначения
Светодиодный индикатор состоянияданные поставщика без
Сертификатыданные поставщика cULus
Состав кабеляданные поставщика 3 x 0,34 мм²

Размеры и упаковка

Изделие

Длина кабеляEF000536 2 м
Вес неттоданные поставщика 0.1 кг
Внешний диаметр кабеляданные поставщика 5.2 мм
Длина кабеляданные поставщика 2 м в единицах производителя

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.15 × 0.16 × 0.02 см 0.056 0.00048 3389110762778
TRANSPORTING 40 шт. 0.4 × 0.3 × 0.15 м 2.695 0.018 43389110762776

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.15 × 0.16 × 0.02 см
    Вес, кг
    0.056
    Объём, м³
    0.00048
    EAN / GTIN
    3389110762778

  • TRANSPORTING

    В упаковке
    40 шт.
    Габариты
    0.4 × 0.3 × 0.15 м
    Вес, кг
    2.695
    Объём, м³
    0.018
    EAN / GTIN
    43389110762776
