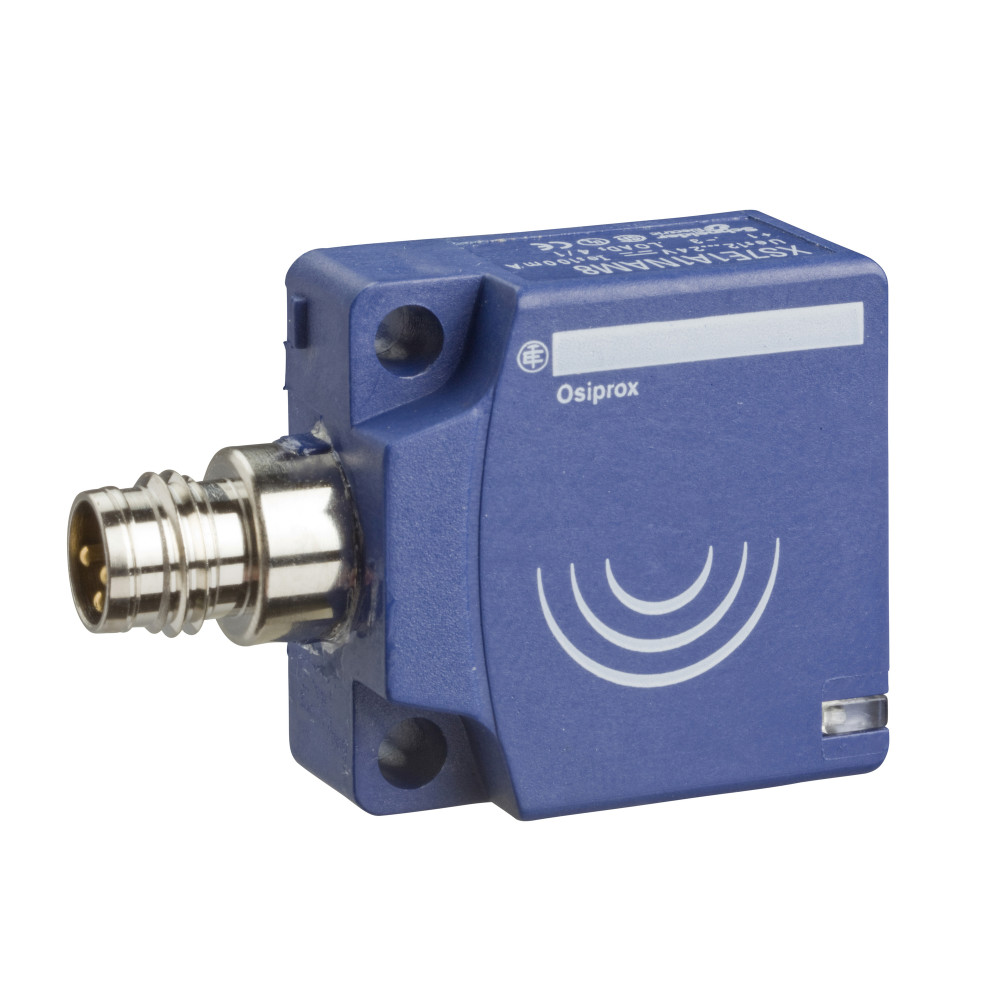

ИНДУКТИВНЫЙ ДАТЧИК, XS7E1A1DAM8

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Категория взрывобезопасности по газуEF003997	Нет (без)
Категория взрывобезопасности по пылиEF003998	Нет (без)
Рабочая температура окружающей средыданные поставщика	-25-70 °C
Степень защиты ipданные поставщика	IP67 в соответствии с МЭК 60529
Температура окружающей среды при храненииданные поставщика	-40-85 °C

Электрические и световые параметры 10

Тип напряженияEF000187	AC/DC (перемен./постоян.)
Частота коммутируем. токаEF003587	1000 Гц
Протокол интерфейса для связи по обеспечению безопасностиEF003956	Нет (без)
Номин. напряжение питания цепи управления Us постоян. тока DCEF003980	12...24 В
Макс. ток на защищенном выходеEF004035	100 мА
Напряжение питанияEF004127	12...24 В
номинальное напряжение сетиданные поставщика	12...24 В пост. ток с защита от включения с обратной полярностью
Пределы напряжения питанияданные поставщика	10-36 В пост. ток
Способ электромонтажаданные поставщика	2-проводн.
Электрическое соединениеданные поставщика	3 контакта M8 розетка

Материалы и конструкция 11

Материал корпусаEF001596	Пластик
Покрытие корпусаEF001601	Прочее
Количество полупроводниковых выходов с сигнальными функциямиEF003945	1
Количество полупроводниковых выходов с защитойEF003951	1
Конструкция корпусаEF004008	Прямоуг. параллелепипед
С функцией контроля нижестоящих коммутационных аппаратовEF004052	Да
Уровень исполнения согл. EN ISO 13849-1EF007399	Нет (без)
Материалданные поставщика	пластик
Материал передней панелиданные поставщика	интегральный транзистор
Материал шкафаданные поставщика	PBT
Тип корпусаданные поставщика	фиксированный

Монтаж и подключение 4

Каскадный (возможность каскадного подключения)EF000507	Да
Тип подключенияEF003961	Коннектор М8
Механическое условие установки датчикаEF004041	Заподлицо
Возможность скрытого монтажа датчикаданные поставщика	для скрытого монтажа

Механические характеристики 1

Ударопрочностьданные поставщика	50 gn для 11 мс в соответствии с IEC 60068-2-27

Классификация и назначение 10

Тип переключающего (коммутационного) выходаEF003962	Двухпроводный
Тип функционал. переключателейEF003963	Норм. открытый (замыкающ.) контакт
Категория согл. EN 954-1EF006782	1
Тип срабатыванияEF006949	Металлическая мишень
Тип интерфейсаEF006977	Нет (без)
Область примененияданные поставщика	-
Серияданные поставщика	OsiSense XS
Тип выходного сигналаданные поставщика	дискретный
Тип выходной цепиданные поставщика	пост. ток
Тип датчикаданные поставщика	бесконтактный индуктивный датчик

Прочие характеристики 23

Подходит для функций безопасностиEF001597	Да
Дистанция переключенияEF003647	10 мм
Устойчив к сжатиюEF007106	Да
Устойчив к магнитным полямEF008275	Устойчивость к постоян. магнитному полю
Сертифицировано по IEC 61508EF009889	Нет (без)
Maximum delay first upданные поставщика	5 мс
Maximum delay recoveryданные поставщика	0.7 мс
Maximum delay responseданные поставщика	0.3 мс
Maximum residual currentданные поставщика	0.5 мА разомкнутое состояние
Виброустойчивостьданные поставщика	25 gn амплитуда = +/- 2 mm (f = 10-55 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон измеренияданные поставщика	> 8...15 мм
Дифференциальный ходданные поставщика	1..0,15% от Sr
Коммутационная способность, маданные поставщика	1.5...100 мА пост. ток с защита от перегрузки и короткого замыкания
Конструкция датчикаданные поставщика	плоская форма 26 x 26 x 13
Маркировкаданные поставщика	CE
Название серииданные поставщика	общего назначения
Наименование датчикаданные поставщика	XS7
Поверхность обнаруженияданные поставщика	фронтальный
Рабочая зонаданные поставщика	0-8 мм
Светодиодный индикатор состоянияданные поставщика	состояние выхода: 1 светодиод (желтый)
Сертификатыданные поставщика	C-Tick CSA Ecolab UL
Функция дискретного выходаданные поставщика	1 Н.О.

Размеры и упаковка

Изделие

Ширина датчикаEF007094	26 мм
Высота датчикаEF007283	26 мм
Длина датчикаEF007334	13 мм
Вес неттоданные поставщика	0.04 кг
Размерданные поставщика	13 mm
