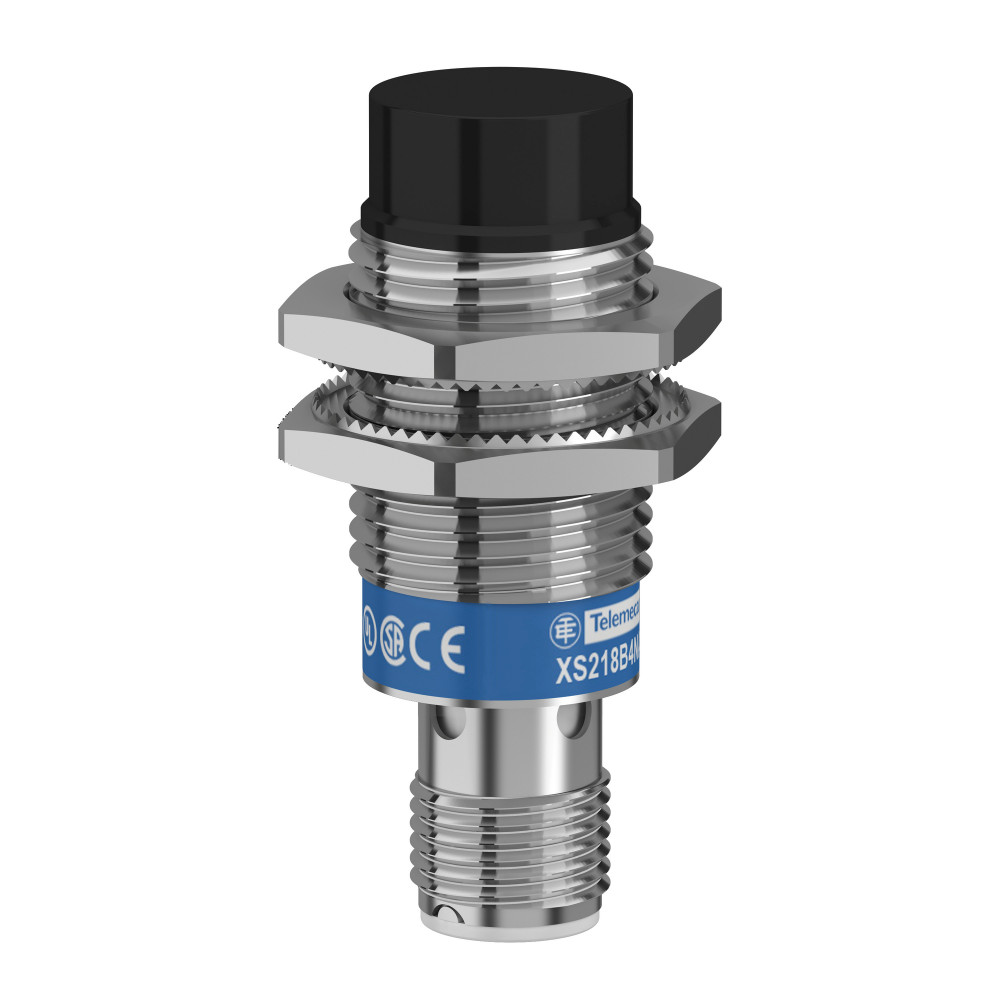

ИНДУКТИВНЫЙ ДАТЧИК, XS218B4PAM12

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ИНДУКТИВНЫЙ ДАТЧИК, XS218B4PAM12

Артикул: XS218B4PAM12 ETIM-класс: EC002714 EAN: 43389119037202 EAN: 3389119037204 Обновлено: 17.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC002714
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Частота коммутируем. тока250 Гц
Дистанция переключения16 мм
Номин. напряжение питания цепи управления Us постоян. тока DC12...24 В
Макс. ток на защищенном выходе100 мА
Напряжение питания12...24 В
Диаметр датчика18 мм
Длина датчика51 мм
Тип напряженияAC/DC (перемен./постоян.)

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Категория взрывобезопасности по газуEF003997 Нет (без)
Категория взрывобезопасности по пылиEF003998 Нет (без)
Рабочая температура окружающей средыданные поставщика -25-70 °C
Степень защиты ipданные поставщика IP65 в соответствии с МЭК 60529 IP67 в соответствии с DIN 40050 IP69K
Температура окружающей среды при храненииданные поставщика -40-85 °C

Электрические и световые параметры 11

Тип напряженияEF000187 AC/DC (перемен./постоян.)
Частота коммутируем. токаEF003587 250 Гц
Протокол интерфейса для связи по обеспечению безопасностиEF003956 Нет (без)
Номин. напряжение питания цепи управления Us постоян. тока DCEF003980 12...24 В
Макс. ток на защищенном выходеEF004035 100 мА
Напряжение питанияEF004127 12...24 В
номинальное напряжение сетиданные поставщика 12...24 В постоянный ток с защита от включения с обратной полярностью
Пределы напряжения питанияданные поставщика 10-36 В постоянный ток
Способ электромонтажаданные поставщика 3-проводн.
Тип выходного токаданные поставщика пост. ток
Электрическое соединениеданные поставщика розетка M12, 4 контакта

Материалы и конструкция 11

Материал корпусаEF001596 Металл
Покрытие корпусаEF001601 Никелированное покрытие
Количество полупроводниковых выходов с сигнальными функциямиEF003945 1
Количество полупроводниковых выходов с защитойEF003951 1
Конструкция корпусаEF004008 Цилиндр, с резьбой
С функцией контроля нижестоящих коммутационных аппаратовEF004052 Да
Уровень исполнения согл. EN ISO 13849-1EF007399 Нет (без)
Материалданные поставщика металл
Материал передней панелиданные поставщика PPS
Материал шкафаданные поставщика никилерованная латунь
Тип корпусаданные поставщика фиксированный

Монтаж и подключение 5

Каскадный (возможность каскадного подключения)EF000507 Да
Тип подключенияEF003961 Коннектор М12
Механическое условие установки датчикаEF004041 Не плоский
Возможность скрытого монтажа датчикаданные поставщика не для скрытого монтажа
Тип резьбыданные поставщика M18 x 1

Механические характеристики 1

Ударопрочностьданные поставщика 50 gn для 11 мс в соответствии с IEC 60068-2-27

Классификация и назначение 10

Тип переключающего (коммутационного) выходаEF003962 NPN/NPN
Тип функционал. переключателейEF003963 Норм. открытый (замыкающ.) контакт
Категория согл. EN 954-1EF006782 1
Тип срабатыванияEF006949 Металлическая мишень
Тип интерфейсаEF006977 Нет (без)
Область примененияданные поставщика мобильное оборудование
Серияданные поставщика Telemecanique Inductive proximity sensors XS
Тип выходного сигналаданные поставщика дискретный
Тип датчикаданные поставщика бесконтактный индуктивный датчик
Тип дискретного выходаданные поставщика PNP

Прочие характеристики 22

Подходит для функций безопасностиEF001597 Да
Дистанция переключенияEF003647 16 мм
Устойчив к сжатиюEF007106 Да
Устойчив к магнитным полямEF008275 Устойчивость к постоян. магнитному полю
Сертифицировано по IEC 61508EF009889 Нет (без)
Maximum delay first upданные поставщика 15 мс
Maximum delay recoveryданные поставщика 0.7 мс
Maximum delay responseданные поставщика 0.3 мс
Виброустойчивостьданные поставщика 25 gn амплитуда = +/- 2 mm (f = 10-55 Гц) в соответствии с IEC 60068-2-6
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон измеренияданные поставщика > 15...40 мм
Дифференциальный ходданные поставщика 1..0,15% от Sr
Конструкция датчикаданные поставщика цилиндрический M18
Маркировкаданные поставщика CE
Название серииданные поставщика общего назначения
Наименование датчикаданные поставщика XS2
номинальная дальность обнаруженияданные поставщика 16 мм
Поверхность обнаруженияданные поставщика фронтальный
Рабочая зонаданные поставщика 0-12.8 мм
Светодиодный индикатор состоянияданные поставщика состояние выхода: 1 светодиод (желтый)
Сертификатыданные поставщика CSA E2 UL
Функция дискретного выходаданные поставщика 1 Н.О.

Размеры и упаковка

Изделие

Диаметр датчикаEF007111 18 мм
Длина датчикаEF007334 51 мм
Вес неттоданные поставщика 0.052 кг
Длина резьбыданные поставщика 21 мм
Размерданные поставщика 51 mm

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.096 × 0.067 × 0.068 см 0.052 0.00043737 3389119037204
TRANSPORTING 22 шт. 0.4 × 0.15 × 0.15 м 1.144 0.009 43389119037202

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.096 × 0.067 × 0.068 см
    Вес, кг
    0.052
    Объём, м³
    0.00043737
    EAN / GTIN
    3389119037204

  • TRANSPORTING

    В упаковке
    22 шт.
    Габариты
    0.4 × 0.15 × 0.15 м
    Вес, кг
    1.144
    Объём, м³
    0.009
    EAN / GTIN
    43389119037202
