ЗАЩИТН. КОЖУХ ДЛЯ ИНД. ДАТЧИКА, ДЛЯ IP68
Systeme Electric · артикул XSCZ01
Изображение может отличаться от конкретного исполнения.
Schneider Electric

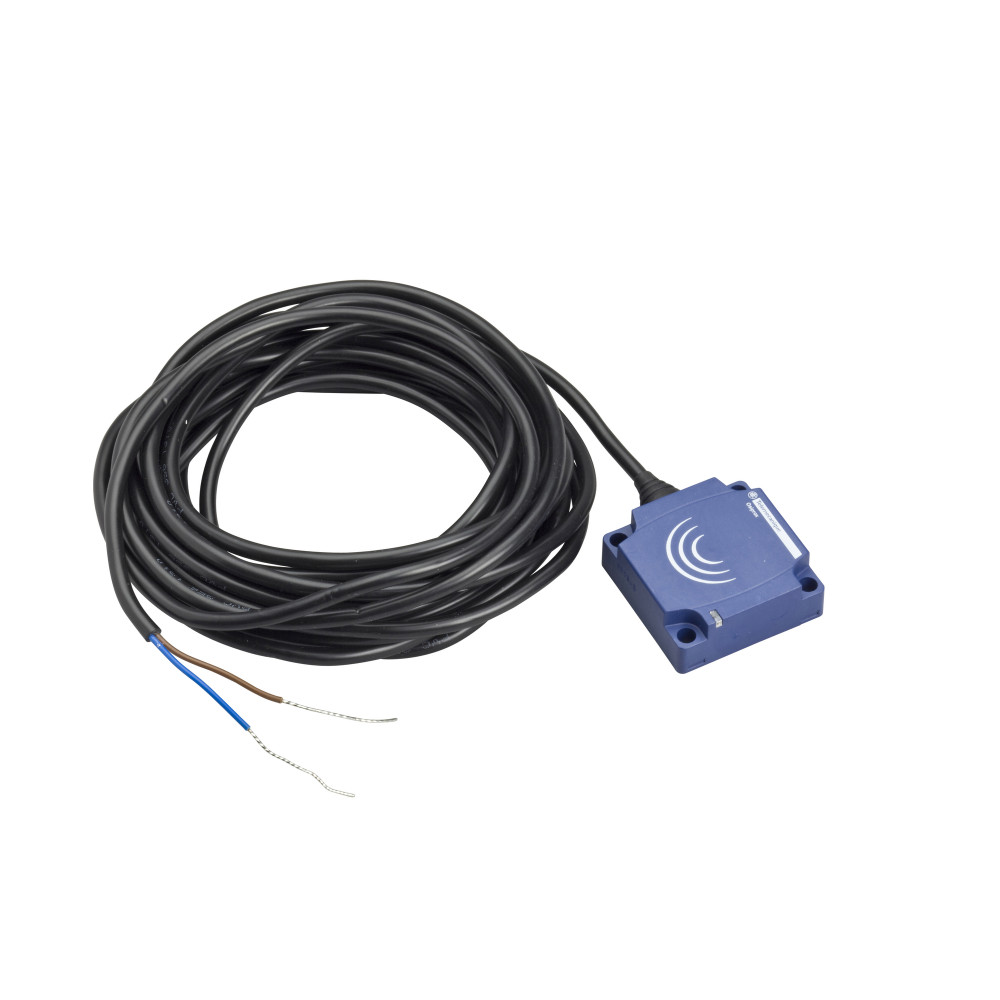

ИНДУКТ. ДАТЧИК, XS7C1A1DAL2
ИсточникКаталог Systeme Electric
КлассификацияEC002714
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Частота коммутируем. тока1000 Гц
Дистанция переключения15 мм
Номин. напряжение питания цепи управления Us постоян. тока DC12...24 В
Макс. ток на защищенном выходе100 мА
Напряжение питания12...24 В
Ширина датчика40 мм
Высота датчика40 мм
Длина датчика15 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C |
| Степень защиты ipданные поставщика | двойная изоляция IP68 в соответствии с МЭК 60529 |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
Электрические и световые параметры 10
| Тип напряженияEF000187 | AC/DC (перемен./постоян.) |
|---|---|
| Частота коммутируем. токаEF003587 | 1000 Гц |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Номин. напряжение питания цепи управления Us постоян. тока DCEF003980 | 12...24 В |
| Макс. ток на защищенном выходеEF004035 | 100 мА |
| Напряжение питанияEF004127 | 12...24 В |
| номинальное напряжение сетиданные поставщика | 12...24 В пост. ток с защита от включения с обратной полярностью |
| Пределы напряжения питанияданные поставщика | 10-36 В пост. ток |
| Способ электромонтажаданные поставщика | 2-проводн. |
| Электрическое соединениеданные поставщика | кабель |
Материалы и конструкция 12
| Материал корпусаEF001596 | Пластик |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Количество полупроводниковых выходов с сигнальными функциямиEF003945 | 1 |
| Количество полупроводниковых выходов с защитойEF003951 | 1 |
| Конструкция корпусаEF004008 | Прямоуг. параллелепипед |
| С функцией контроля нижестоящих коммутационных аппаратовEF004052 | Да |
| Уровень исполнения согл. EN ISO 13849-1EF007399 | Нет (без) |
| Материалданные поставщика | пластик |
| Материал изоляции проводаданные поставщика | PvR |
| Материал передней панелиданные поставщика | интегральный транзистор |
| Материал шкафаданные поставщика | PBT |
| Тип корпусаданные поставщика | фиксированный |
Монтаж и подключение 4
| Каскадный (возможность каскадного подключения)EF000507 | Да |
|---|---|
| Тип подключенияEF003961 | Радиальный кабель |
| Механическое условие установки датчикаEF004041 | Заподлицо |
| Возможность скрытого монтажа датчикаданные поставщика | для скрытого монтажа |
Механические характеристики 1
| Ударопрочностьданные поставщика | 50 gn для 11 мс в соответствии с IEC 60068-2-27 |
|---|
Классификация и назначение 10
| Тип переключающего (коммутационного) выходаEF003962 | Двухпроводный |
|---|---|
| Тип функционал. переключателейEF003963 | Норм. открытый (замыкающ.) контакт |
| Категория согл. EN 954-1EF006782 | 1 |
| Тип срабатыванияEF006949 | Металлическая мишень |
| Тип интерфейсаEF006977 | Нет (без) |
| Область примененияданные поставщика | - |
| Серияданные поставщика | OsiSense XS |
| Тип выходного сигналаданные поставщика | дискретный |
| Тип выходной цепиданные поставщика | пост. ток |
| Тип датчикаданные поставщика | бесконтактный индуктивный датчик |
Прочие характеристики 24
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| Дистанция переключенияEF003647 | 15 мм |
| Устойчив к сжатиюEF007106 | Да |
| Устойчив к магнитным полямEF008275 | Устойчивость к постоян. магнитному полю |
| Сертифицировано по IEC 61508EF009889 | Нет (без) |
| Maximum delay first upданные поставщика | 5 мс |
| Maximum delay recoveryданные поставщика | 0.7 мс |
| Maximum delay responseданные поставщика | 0.3 мс |
| Maximum residual currentданные поставщика | 0.5 мА разомкнутое состояние |
| Виброустойчивостьданные поставщика | 25 gn амплитуда = +/- 2 mm (f = 10-55 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон измеренияданные поставщика | > 8...15 мм |
| Дифференциальный ходданные поставщика | 1..0,15% от Sr |
| Коммутационная способность, маданные поставщика | 1.5...100 мА пост. ток с защита от перегрузки и короткого замыкания |
| Конструкция датчикаданные поставщика | плоская форма 40 x 40 x 15 |
| Маркировкаданные поставщика | CE |
| Название серииданные поставщика | общего назначения |
| Наименование датчикаданные поставщика | XS7 |
| Поверхность обнаруженияданные поставщика | фронтальный |
| Рабочая зонаданные поставщика | 0-12 мм |
| Светодиодный индикатор состоянияданные поставщика | состояние выхода: 1 светодиод (желтый) |
| Сертификатыданные поставщика | Ecolab CSA UL C-Tick |
| Состав кабеляданные поставщика | 2 x 0,34 мм² |
| Функция дискретного выходаданные поставщика | 1 Н.О. |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 40 мм |
|---|---|
| Высота датчикаEF007283 | 40 мм |
| Длина датчикаEF007334 | 15 мм |
| Вес неттоданные поставщика | 0.09 кг |
| Длина кабеляданные поставщика | 2 м |
| Размерданные поставщика | 15 mm |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.132 × 0.096 × 0.042 м | 0.114 | 0.00053222 | |
| Контейнер | 256 шт. | 0.6 × 0.8 × 0.77 м | 46.5 | 0.3696 | — |
| TRANSPORTING | 16 шт. | 0.4 × 0.3 × 0.15 м | 2.226 | 0.018 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.132 × 0.096 × 0.042 м
- Вес, кг
- 0.114
- Объём, м³
- 0.00053222
- EAN / GTIN
-
Контейнер
- В упаковке
- 256 шт.
- Габариты
- 0.6 × 0.8 × 0.77 м
- Вес, кг
- 46.5
- Объём, м³
- 0.3696
- EAN / GTIN
- —
-
TRANSPORTING
- В упаковке
- 16 шт.
- Габариты
- 0.4 × 0.3 × 0.15 м
- Вес, кг
- 2.226
- Объём, м³
- 0.018
- EAN / GTIN
