ЗАЩИТН. КОЖУХ ДЛЯ ИНД. ДАТЧИКА, ДЛЯ IP68
Systeme Electric · артикул XSCZ01
Изображение может отличаться от конкретного исполнения.
Schneider Electric

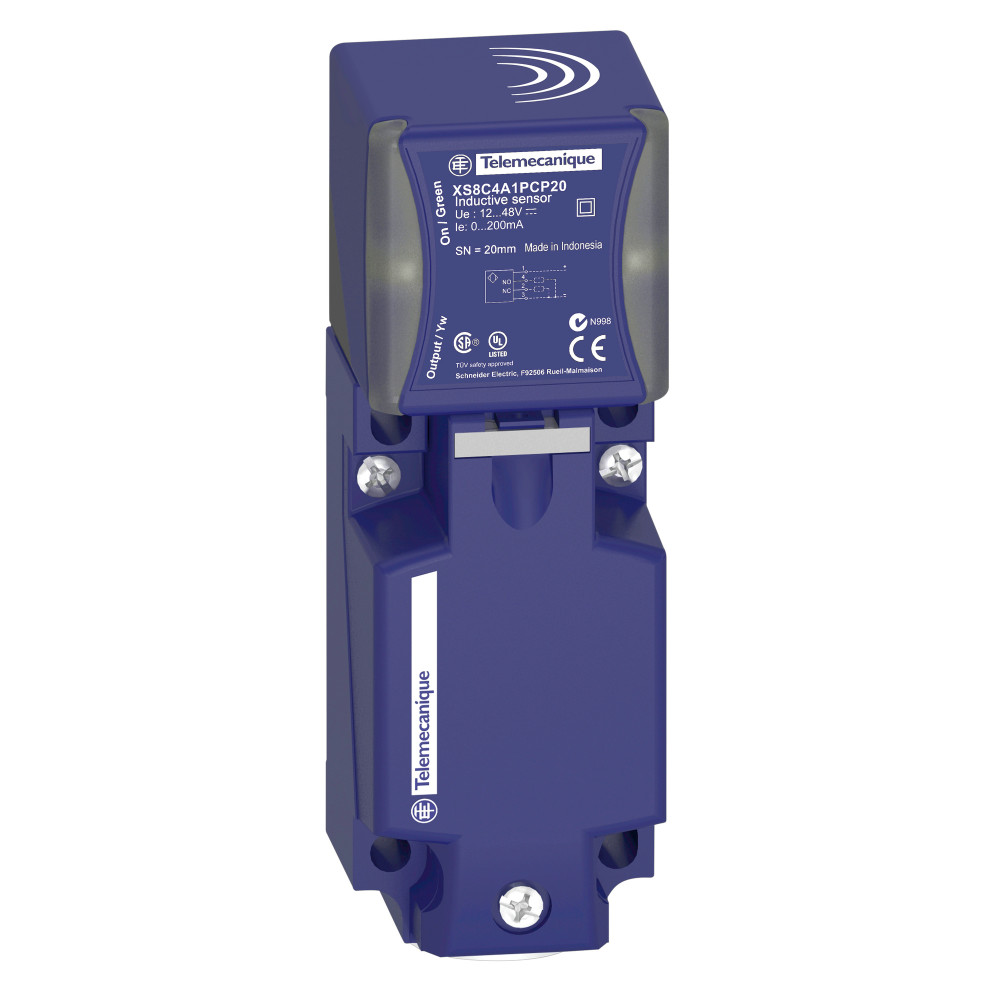

ИНДУКТ. ДАТЧИК, ПРЯМОУГ., 24-240VDC/VAC
ИсточникКаталог Systeme Electric
КлассификацияEC002714
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Частота коммутируем. тока50 Гц
Дистанция переключения15 мм
Номин. напряжение питания цепи управления Us AC 50 Гц24...240 В
Номин. напряжение питания цепи управления Us AC 60 Гц24...240 В
Номин. напряжение питания цепи управления Us постоян. тока DC24...240 В
Макс. ток на защищенном выходе200 мА
Напряжение питания24...240 В
Ширина датчика40 мм
Описание и назначение
<p>Интеллектуальное самообучение в металлической среде упрощает выбор и установку благодаря улучшенной интеграции с оборудованием за счет компактности конструкции. <br />Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения. <br />Применение: Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Рабочая температураданные поставщика | -25-70 °C |
| Степень защиты ipданные поставщика | IP67 в соответствии с IEC 60529 IP65 в соответствии с IEC 60529 IP69K в соответствии с DIN 40050 |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
Электрические и световые параметры 12
| Тип напряженияEF000187 | AC/DC (перемен./постоян.) |
|---|---|
| Частота коммутируем. токаEF003587 | 50 Гц |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Номин. напряжение питания цепи управления Us AC 50 ГцEF003978 | 24...240 В |
| Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 | 24...240 В |
| Номин. напряжение питания цепи управления Us постоян. тока DCEF003980 | 24...240 В |
| Макс. ток на защищенном выходеEF004035 | 200 мА |
| Напряжение питанияEF004127 | 24...240 В |
| номинальное напряжение сетиданные поставщика | 24...240 В пер. ток 50/60 Hz 24...240 В пост. ток |
| Пределы напряжения питанияданные поставщика | 20-264 В пер./пост. ток |
| Способ электромонтажаданные поставщика | 2-проводн. |
| Электрическое соединениеданные поставщика | винтовые зажимы, 4 x 1,5 мм² |
Материалы и конструкция 10
| Материал корпусаEF001596 | Пластик |
|---|---|
| Покрытие корпусаEF001601 | Прочее |
| Количество полупроводниковых выходов с сигнальными функциямиEF003945 | 1 |
| Конструкция корпусаEF004008 | Прямоуг. параллелепипед |
| С функцией контроля нижестоящих коммутационных аппаратовEF004052 | Да |
| Уровень исполнения согл. EN ISO 13849-1EF007399 | Нет (без) |
| Материалданные поставщика | пластик |
| Материал передней панелиданные поставщика | интегральный транзистор |
| Материал шкафаданные поставщика | PBT |
| Тип корпусаданные поставщика | фиксированный |
Монтаж и подключение 4
| Каскадный (возможность каскадного подключения)EF000507 | Да |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Механическое условие установки датчикаEF004041 | Заподлицо |
| Возможность скрытого монтажа датчикаданные поставщика | для скрытого монтажа |
Механические характеристики 1
| Ударопрочностьданные поставщика | 50 gn для 11 мс в соответствии с EN 60068-2-27 |
|---|
Классификация и назначение 11
| Тип переключающего (коммутационного) выходаEF003962 | Двухпроводный |
|---|---|
| Тип функционал. переключателейEF003963 | Программируемый/конфигурируемый |
| Категория согл. EN 954-1EF006782 | 1 |
| Тип срабатыванияEF006949 | Металлическая мишень |
| Тип интерфейсаEF006977 | Нет (без) |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Область примененияданные поставщика | - |
| Серия продуктаданные поставщика | OsiSense XS |
| Тип выходного сигналаданные поставщика | дискретный |
| Тип выходной цепиданные поставщика | пер./пост. тока |
| Тип датчикаданные поставщика | бесконтактный индуктивный датчик |
Прочие характеристики 31
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| Дистанция переключенияEF003647 | 15 мм |
| Устойчив к сжатиюEF007106 | Да |
| Устойчив к магнитным полямEF008275 | Устойчивость к постоян. и перемен. магнитному полю |
| Сертифицировано по IEC 61508EF009889 | Нет (без) |
| Maximum delay first upданные поставщика | 7.5 мс |
| Maximum delay recoveryданные поставщика | 1.8 мс |
| Maximum delay responseданные поставщика | 1.2 мс |
| Maximum residual currentданные поставщика | 1.5 мА разомкнутое состояние 120 V AC 50/60Hz 0.6 мА разомкнутое состояние 24 В |
| Виброустойчивостьданные поставщика | 25 gn амплитуда = +/- 2 mm (f = 10-55 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон измеренияданные поставщика | > 8...15 мм |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Дифференциальный ходданные поставщика | 3..0,15% от Sr |
| Количество вводов кабеляданные поставщика | 1 резьбовой кабельный ввод для Pg 13,5 кабельный ввод |
| Коммутационная способность, маданные поставщика | 5...200 мА пост. ток 5...300 мА пер. ток |
| Конструкция датчикаданные поставщика | форма 40 x 40 x 117 |
| Маркировкаданные поставщика | CE |
| Название серииданные поставщика | общего назначения |
| Наименование датчикаданные поставщика | XS7 |
| Не содержит ртутиданные поставщика | да |
| номинальная дальность обнаруженияданные поставщика | 15 мм |
| Поверхность обнаруженияданные поставщика | 5-позиционн. револьверная головка |
| Профиль кругооборотаданные поставщика | N/A |
| Рабочая зонаданные поставщика | 0-12 мм |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Светодиодный индикатор состоянияданные поставщика | питание включено: 1 светодиод (зеленый) состояние выхода: 1 светодиод (желтый) |
| Сертификатыданные поставщика | UL CSA CCC |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Функция дискретного выходаданные поставщика | 1 Н.О. или 1 Н.З. программир. |
| Экологическая отчетнстьданные поставщика | ENVPEP121217EN |
Размеры и упаковка
Изделие
| Ширина датчикаEF007094 | 40 мм |
|---|---|
| Высота датчикаEF007283 | 40 мм |
| Длина датчикаEF007334 | 117 мм |
| Размерданные поставщика | 117 mm |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.145 × 0.045 × 0.045 см | 0.244 | 0.00029362 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.145 × 0.045 × 0.045 см
- Вес, кг
- 0.244
- Объём, м³
- 0.00029362
- EAN / GTIN
