КРОНШТЕЙН XSZB112
Systeme Electric · артикул XSZB112

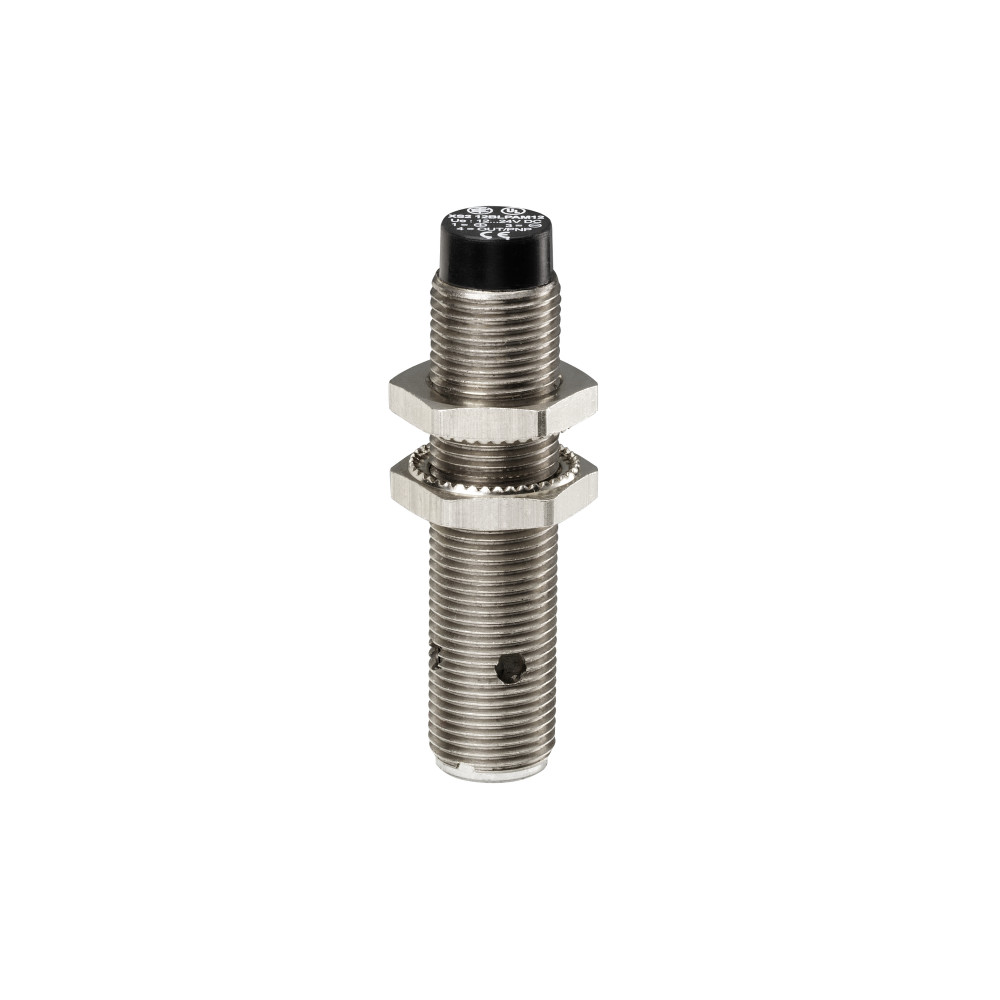

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ДАТЧИК ПРИБЛИЖЕНИЯ
ИсточникКаталог Systeme Electric
КлассификацияEC002714
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Частота коммутируем. тока5000 Гц
Дистанция переключения4 мм
Номин. напряжение питания цепи управления Us постоян. тока DC12...24 В
Макс. ток на защищенном выходе200 мА
Напряжение питания12...24 В
Диаметр датчика12 мм
Длина датчика61 мм
Тип напряженияAC/DC (перемен./постоян.)
Описание и назначение
<p>Интеллектуальное самообучение в металлической среде упрощает выбор и установку благодаря улучшенной интеграции с оборудованием за счет компактности конструкции. <br />Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения. <br />Применение: Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Категория взрывобезопасности по газуEF003997 | Нет (без) |
|---|---|
| Категория взрывобезопасности по пылиEF003998 | Нет (без) |
| Рабочая температураданные поставщика | -25-70 °C |
| Степень защиты ipданные поставщика | IP67 в соответствии с IEC 60529 |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
Электрические и световые параметры 11
| Тип напряженияEF000187 | AC/DC (перемен./постоян.) |
|---|---|
| Частота коммутируем. токаEF003587 | 5000 Гц |
| Протокол интерфейса для связи по обеспечению безопасностиEF003956 | Нет (без) |
| Номин. напряжение питания цепи управления Us постоян. тока DCEF003980 | 12...24 В |
| Макс. ток на защищенном выходеEF004035 | 200 мА |
| Напряжение питанияEF004127 | 12...24 В |
| номинальное напряжение сетиданные поставщика | 12...24 В пост. ток с защита от включения с обратной полярностью |
| Потребляемый токданные поставщика | 0...10 мА холостой ход |
| Пределы напряжения питанияданные поставщика | 10-36 В пост. ток |
| Способ электромонтажаданные поставщика | 4-проводн. |
| Электрическое соединениеданные поставщика | розетка M12, 4 контакта |
Материалы и конструкция 11
| Материал корпусаEF001596 | Металл |
|---|---|
| Покрытие корпусаEF001601 | Никелированное покрытие |
| Количество полупроводниковых выходов с сигнальными функциямиEF003945 | 1 |
| Количество полупроводниковых выходов с защитойEF003951 | 1 |
| Конструкция корпусаEF004008 | Цилиндр, с резьбой |
| С функцией контроля нижестоящих коммутационных аппаратовEF004052 | Да |
| Уровень исполнения согл. EN ISO 13849-1EF007399 | Нет (без) |
| Материалданные поставщика | металл |
| Материал передней панелиданные поставщика | PPS |
| Материал шкафаданные поставщика | никилерованная латунь |
| Тип корпусаданные поставщика | фиксированный |
Монтаж и подключение 5
| Каскадный (возможность каскадного подключения)EF000507 | Да |
|---|---|
| Тип подключенияEF003961 | Коннектор М12 |
| Механическое условие установки датчикаEF004041 | Не плоский |
| Возможность скрытого монтажа датчикаданные поставщика | не для скрытого монтажа |
| Тип резьбыданные поставщика | M12 x 1 |
Механические характеристики 1
| Ударопрочностьданные поставщика | 50 gn для 11 мс в соответствии с IEC 60068-2-27 |
|---|
Классификация и назначение 12
| Тип переключающего (коммутационного) выходаEF003962 | PNP/NPN |
|---|---|
| Тип функционал. переключателейEF003963 | Программируемый/конфигурируемый |
| Категория согл. EN 954-1EF006782 | 1 |
| Тип срабатыванияEF006949 | Металлическая мишень |
| Тип интерфейсаEF006977 | Нет (без) |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Область примененияданные поставщика | - |
| Серия продуктаданные поставщика | OsiSense XS |
| Тип выходного сигналаданные поставщика | дискретный |
| Тип выходной цепиданные поставщика | пост. ток |
| Тип датчикаданные поставщика | бесконтактный индуктивный датчик |
| Тип дискретного выходаданные поставщика | PNP и NPN |
Прочие характеристики 28
| Подходит для функций безопасностиEF001597 | Да |
|---|---|
| Дистанция переключенияEF003647 | 4 мм |
| Устойчив к сжатиюEF007106 | Да |
| Устойчив к магнитным полямEF008275 | Устойчивость к постоян. магнитному полю |
| Сертифицировано по IEC 61508EF009889 | Нет (без) |
| Maximum delay first upданные поставщика | 5 мс |
| Maximum delay recoveryданные поставщика | 0.1 мс |
| Maximum delay responseданные поставщика | 0.1 мс |
| Виброустойчивостьданные поставщика | 25 gn амплитуда = +/- 2 mm (f = 10-55 Гц) в соответствии с IEC 60068-2-6 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон измеренияданные поставщика | > 2.5...4 мм |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Дифференциальный ходданные поставщика | 1..0,15% от Sr |
| Конструкция датчикаданные поставщика | цилиндрический M12 |
| Маркировкаданные поставщика | CE |
| Название серииданные поставщика | общего назначения |
| Наименование датчикаданные поставщика | XS2 |
| Не содержит ртутиданные поставщика | да |
| номинальная дальность обнаруженияданные поставщика | 4 мм |
| Поверхность обнаруженияданные поставщика | фронтальный |
| Профиль кругооборотаданные поставщика | ENVEOLI111004EN |
| Рабочая зонаданные поставщика | 0-3.2 мм |
| Регламент reachданные поставщика | Содержание особо опасных веществ превышает пороговую величину |
| Светодиодный индикатор состоянияданные поставщика | состояние выхода: 1 светодиод (желтый) |
| Сертификатыданные поставщика | CSA UL |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Функция дискретного выходаданные поставщика | 1 Н.О. или 1 Н.З. программир. |
| Экологическая отчетнстьданные поставщика | ENVPEP111006EN |
Размеры и упаковка
Изделие
| Диаметр датчикаEF007111 | 12 мм |
|---|---|
| Длина датчикаEF007334 | 61 мм |
| Длина резьбыданные поставщика | 42 мм |
| Размерданные поставщика | 66 mm |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| TRANSPORTING | 22 шт. | 0.4 × 0.15 × 0.15 м | 0.871 | 0.009 |
-
TRANSPORTING
- В упаковке
- 22 шт.
- Габариты
- 0.4 × 0.15 × 0.15 м
- Вес, кг
- 0.871
- Объём, м³
- 0.009
- EAN / GTIN
