Изображение может отличаться от конкретного исполнения.
Schneider Electric

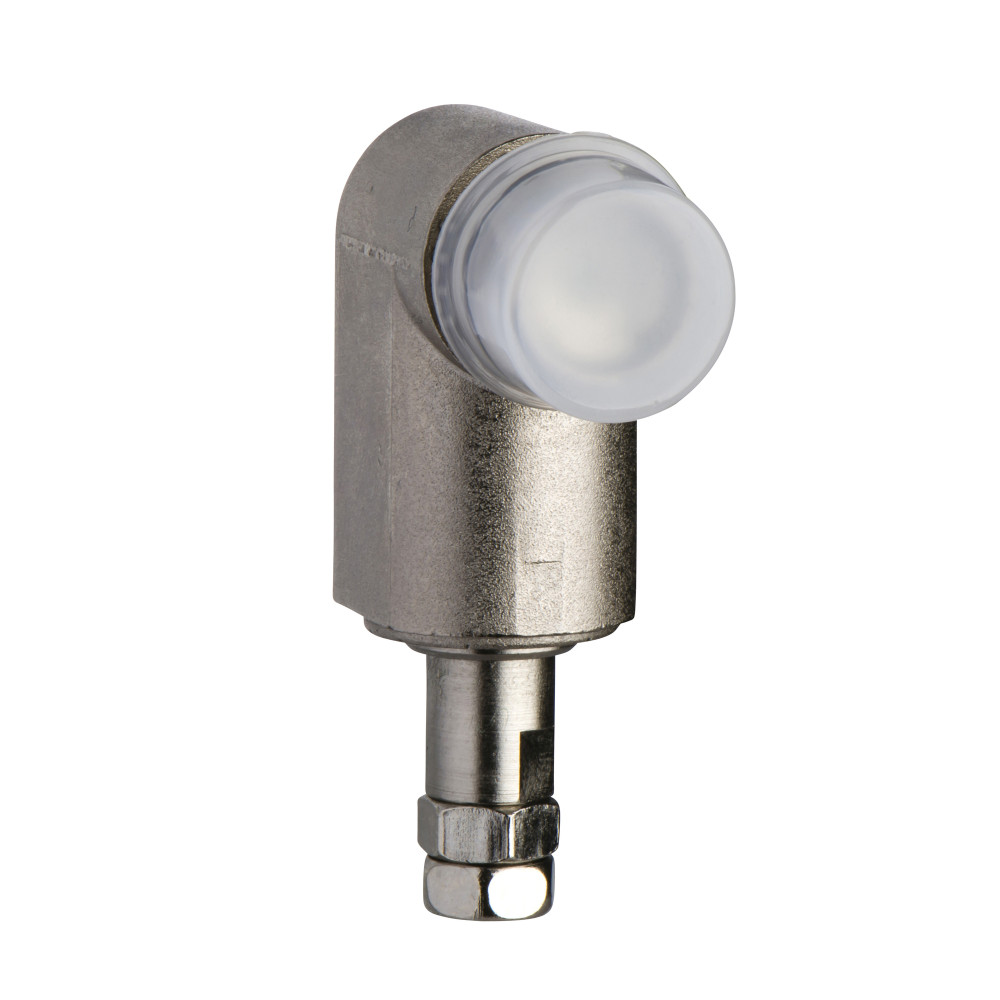

БОКОВОЙ РЕГУЛИР. МЕТАЛ. ПЛУНЖЕР
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Боковой регулируемый металлический плунжер. серия продукта: OsiSense XC<br /> - название серии: стандартный формат<br /> - тип устройства или его аксессуаров: головка концевого выключателя<br /> - краткое название устройства: ZCE<br /> - тип головки: головка плунжера<br /> - совместимость изделий: XCKT, XCKD, XCKP, XCMD<br /> - соответствующий корпус: ZCD31, ZCD35, ZCMD21C12, ZCMD21L08R12, ZCMD21L5, ZCMD29L1, ZCMD29L2, ZCMD39L1, ZCMD39L2, ZCMD41L2, ZCMD41L5, ZCMD61M12, ZCMD81L1, ZCMD81L2, ZCP21, ZCP31, ZCT21G11, ZCT25P16, ZCT27N12, ZCT28P16, ZCD21, ZCD25, ZCMD21L2, ZCMD29L5, ZCMD37L5, ZCMD81L5, ZCP21M12, ZCP25, ZCT25N12, ZCT26N12, ZCT27G11, ZCT27P16, ZCD21M12, ZCD29M12, ZCD37, ZCD39, ZCMD21L08U78, ZCMD21L1, ZCMD25L2, ZCMD39L5, ZCMD41L1, ZCMD61C12, ZCMD69C12, ZCP29, ZCP35, ZCP39, ZCT21P16, ZCT26P16, ZCT28G11, ZCD26, ZCD27, ZCD28, ZCD29, ZCMD21M12, ZCMD25L1, ZCMD25L5, ZCMD29C12, ZCMD37L1, ZCMD37L2, ZCP26, ZCP27, ZCP28, ZCP29M12, ZCP37, ZCT21N12, ZCT25G11, ZCT26G11, ZCT28N12<br /> - движение рабочей головки: линейный. <br />Преимущества: Линейка комплектующих для подключения оборудования была разработана для достижения оптимального удобства использования потребителем, упрощения выполнения соединений, а также для быстрого и безопасного справочного обозначения. <br />Применения: Высокоэффективные, быстрые и адаптированные подключения ко всем датчикам, сборочное, упаковочное, транспортировочное, конвейерное оборудование и т. д.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Рабочая температураданные поставщика | -25-70 °C |
|---|---|
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 1
| Тип элемента управленияEF006976 | Ось вращения |
|---|
Материалы и конструкция 1
| Соответствующий корпусданные поставщика | ZCT28G11 ZCD29M12 ZCP37 ZCD21 ZCMD81L2 ZCT26P16 ZCMD69C12 ZCMD21M12 ZCMD21L08U78 ZCMD81L5 ZCD26 ZCP25 ZCMD61C12 ZCP35 ZCP29M12 ZCD25 ZCT28N12 ZCMD37L5 ZCT21P16 ZCT28P16 ZCMD39L5 ZCT25N12 ZCMD41L2 ZCMD |
|---|
Классификация и назначение 6
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Серия продуктаданные поставщика | OsiSense XC |
| Тип головкиданные поставщика | головка плунжера |
| Тип подводаданные поставщика | подвод по вертикали, 1 направление |
| Тип продуктаданные поставщика | головка концевого выключателя |
| Тип рукояткиданные поставщика | боковой плунжер пруж. возврат металл (регулируем.) |
Прочие характеристики 14
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
|---|---|
| Движение рабочей головкиданные поставщика | линейный |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | ZCE |
| Краткое название устройстваданные поставщика | ZCE |
| Название серииданные поставщика | стандартный формат |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | N/A |
| Прямое размыканиеданные поставщика | с |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Совместимость продуктаданные поставщика | XCMD XCKT XCKD XCKP |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Характеристики окружающей средыданные поставщика | стандартные условия эксплуатации |
| Экологическая отчетнстьданные поставщика | ENVPEP110614EN |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.032 × 0.05 × 0.018 см | 0.055 | 2.88e-05 | |
| Групповая упаковка | 10 шт. | 0.09 × 0.05 × 0.14 м | 0.558 | 0.00063 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.032 × 0.05 × 0.018 см
- Вес, кг
- 0.055
- Объём, м³
- 2.88e-05
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.09 × 0.05 × 0.14 м
- Вес, кг
- 0.558
- Объём, м³
- 0.00063
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
