Коробка IMT35150 c соед-лем IMT35180 DIY
Systeme Electric · артикул IMT351581

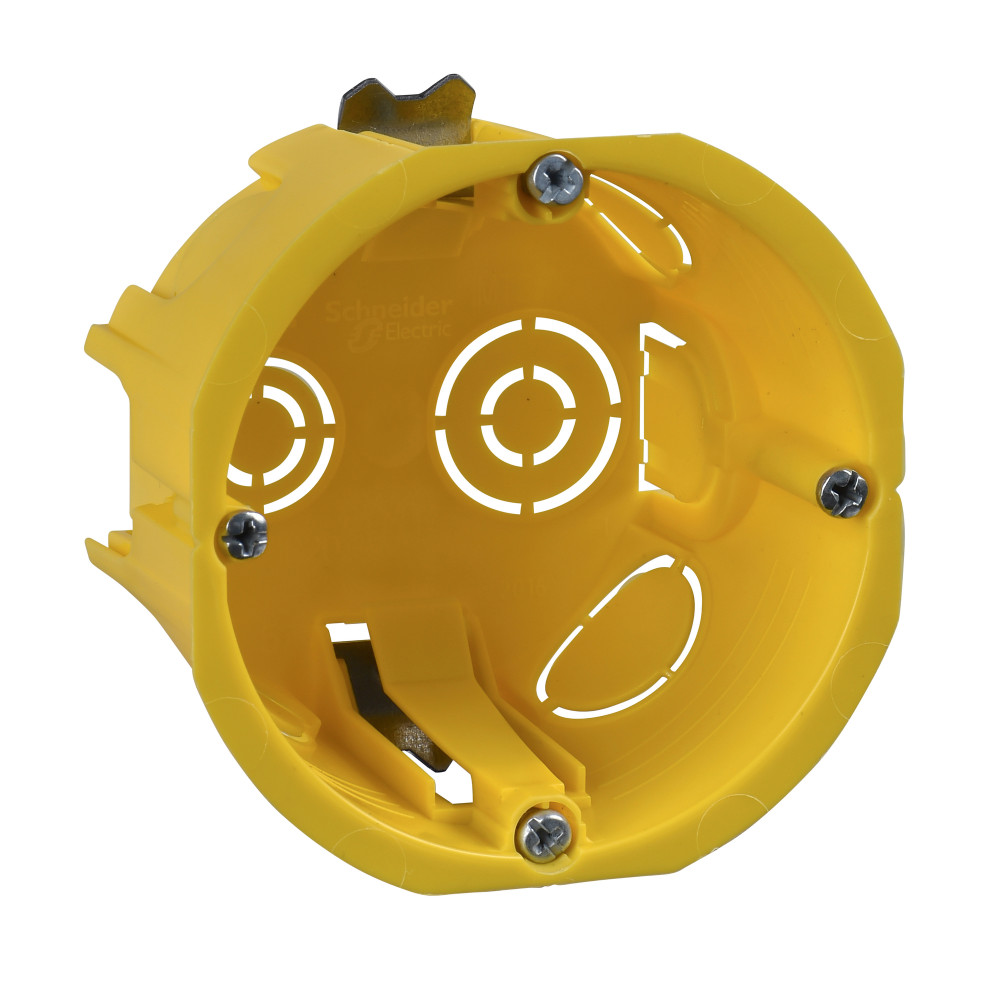

Изображение может отличаться от конкретного исполнения.
Systeme Electric
КОРОБКА УСТАНОВОЧНАЯ ДЛЯ ПОЛЫХ СТЕН 68(65)X45 DIY
ИсточникКаталог Systeme Electric
КлассификацияEC002601
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина75 мм
Диаметр75 мм
Внутр глубина44 мм
Длина75 мм
Макс. поперечное сечение проводника2.5 мм кв.
Глубина46...46 мм
Подходит для кабеля диаметром:10...20 мм
Глубина устройства45 мм
Описание и назначение
КОРОБКА УСТАНОВОЧНАЯ ДЛЯ ПОЛЫХ СТЕН, например, из гипсокартона, размеры 68(65)X45 мм, со стикером, цвет-жёлтый
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
| Рабочая температура окружающей средыданные поставщика | -5-60 °C |
| Уплотнениеданные поставщика | без |
Электрические и световые параметры 1
| Для электрич арматуры в количествеEF004702 | 1 |
|---|
Материалы и конструкция 12
| ЦветEF000007 | Желтый |
|---|---|
| Модель или исполнениеEF000010 | Одинарный (-ая) |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Конструктивное исполнениеEF000767 | Коробка установочная |
| МатериалEF002169 | Пластик |
| С экранированиемEF005032 | Нет |
| Ввод в корпус через уплотнительную мембрануEF009206 | Нет |
| Ввод в корпус через патрубокEF009207 | Нет |
| Ввод в корпус через ступенчатую мемрануEF009208 | Нет |
| Ввод в корпус через выбивное отверстиеEF009763 | Да |
| Материалданные поставщика | PP (полипропилен) в единицах производителя |
| Оттенок цветаданные поставщика | коробка: желтый (RAL 1018) |
Монтаж и подключение 5
| Тип монтажаEF000003 | Пустотелая (полая) стена |
|---|---|
| Монтажное коммутационное оборудованиеEF004508 | Винтовой |
| Крепление крышкиEF004586 | Не применимо |
| Крюк для крепления (подвешивания) светильникаEF004902 | Нет |
| Фиксированное положение клеммыEF007889 | Нет |
Механические характеристики 1
| Механическая прочностьданные поставщика | огнестойкость |
|---|
Классификация и назначение 5
| ФормаEF000051 | Круглый (-ая,-ое) |
|---|---|
| Специальное применениеEF006205 | Прочее |
| Серияданные поставщика | Multifix Multifix |
| Стандартыданные поставщика | МЭК 60670-1 |
| Тип продуктаданные поставщика | электроустановочная коробка |
Прочие характеристики 26
| Оснащение или установленное оборудованиеEF000557 | Нет (без) |
|---|---|
| Возможность соединения в цепьEF001229 | Нет |
| Герметизирующая или уплотняемая - -ийEF001454 | Нет |
| Сохранение работоспособности (целостность цепи)EF001613 | Нет (без) |
| Количество вводовEF003593 | 8 |
| С язычками/ушками для фиксации гвоздямиEF005060 | Нет |
| С винтами/шурупамиEF005066 | Да |
| Ветронепроницаемый (-ая)EF005430 | Нет |
| Ввод с тыльной стороныEF005604 | Да |
| Фиксация трубыEF005657 | Нет |
| Патрубок/штуцерEF008076 | Нет (без) |
| С вращающимся кольцомEF009204 | Нет |
| Блокировка труб опциональноEF009209 | Нет |
| Прозрачная крышкаEF011401 | Нет |
| Maximum cable cross sectionданные поставщика | 2.5 мм² |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Доступные функцииданные поставщика | Антивращательная система |
| Кабельный вводданные поставщика | 3 Удаляемая заглушка диаметр: 16-16 мм 2 Удаляемая заглушка диаметр: 10-10 мм |
| Количество в одном комплектеданные поставщика | набор из 210 |
| Количество постовданные поставщика | 1-постовая |
| Комплектация изделияданные поставщика | без крышки |
| Наименование продуктаданные поставщика | Multifix Plus |
| Поверхностьданные поставщика | необработанная |
| Расстояние между опорамиданные поставщика | 60 мм |
| Режим фиксацииданные поставщика | винтами и лапками |
| Сегмент рынкаданные поставщика | рынок жилья малые коммерческие предприятия |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 75 мм |
|---|---|
| ДиаметрEF000551 | 75 мм |
| Внутр глубинаEF001131 | 44 мм |
| ДлинаEF001438 | 75 мм |
| Макс. поперечное сечение проводникаEF004969 | 2.5 мм кв. |
| ГлубинаEF005457 | 46...46 мм |
| Подходит для кабеля диаметром:EF005466 | 10...20 мм |
| Для трубы диаметромEF005496 | 16/19 мм |
| Глубина устройстваEF008810 | 45 мм |
| Внутренняя глубинаданные поставщика | 44 мм |
| Диаметрданные поставщика | 71 мм в единицах производителя |
| Диаметр трубыданные поставщика | 0.84 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.075 × 0.075 × 0.04 см | 0.023 | 0.000225 | |
| Контейнер | 3780 шт. | 1.2 × 0.8 × 1.14 м | 101.389 | 1.0944 | — |
| TRANSPORTING | 210 шт. | 0.385 × 0.385 × 0.33 м | 4.966 | 0.04891425 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.075 × 0.075 × 0.04 см
- Вес, кг
- 0.023
- Объём, м³
- 0.000225
- EAN / GTIN
-
Контейнер
- В упаковке
- 3780 шт.
- Габариты
- 1.2 × 0.8 × 1.14 м
- Вес, кг
- 101.389
- Объём, м³
- 1.0944
- EAN / GTIN
- —
-
TRANSPORTING
- В упаковке
- 210 шт.
- Габариты
- 0.385 × 0.385 × 0.33 м
- Вес, кг
- 4.966
- Объём, м³
- 0.04891425
- EAN / GTIN
