Коробка установочная бетон/кирпич, 68х45 мм С3М2 REXANT
SDS_Group · артикул 28-3038
Изображение может отличаться от конкретного исполнения.
REXANT

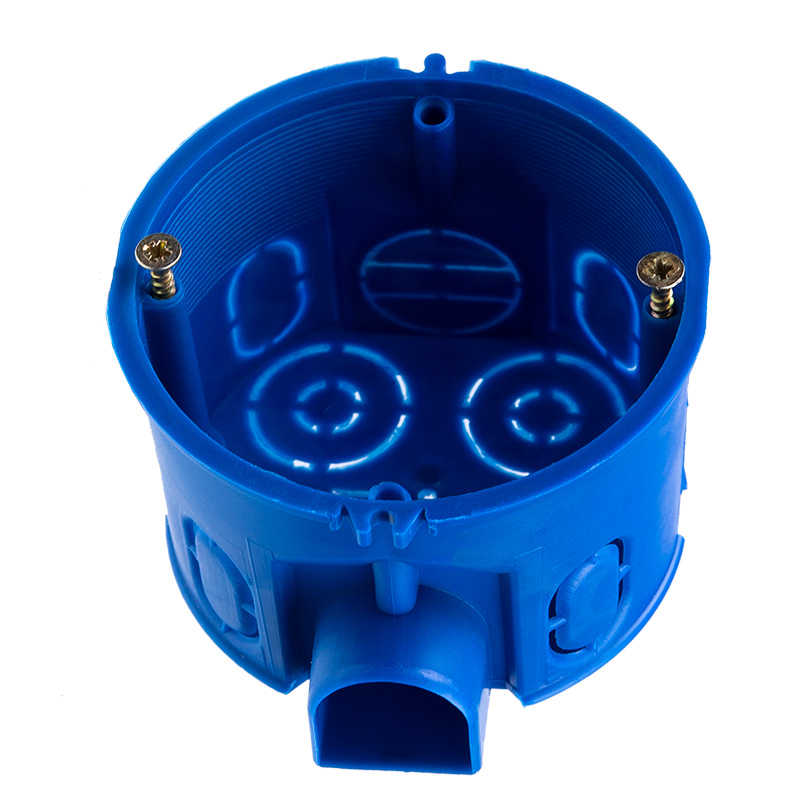

Коробка установочная бетон/кирпич, блочная 68х45 мм С3М3 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002601
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина68 мм
Диаметр68 мм
Внутр глубина45 мм
Длина68 мм
Макс. поперечное сечение проводника35 мм кв.
Глубина45–45 мм
Подходит для кабеля диаметром:35–35 мм
Тип монтажаСплошная конструкция (бетон/кирпич)
Описание и назначение

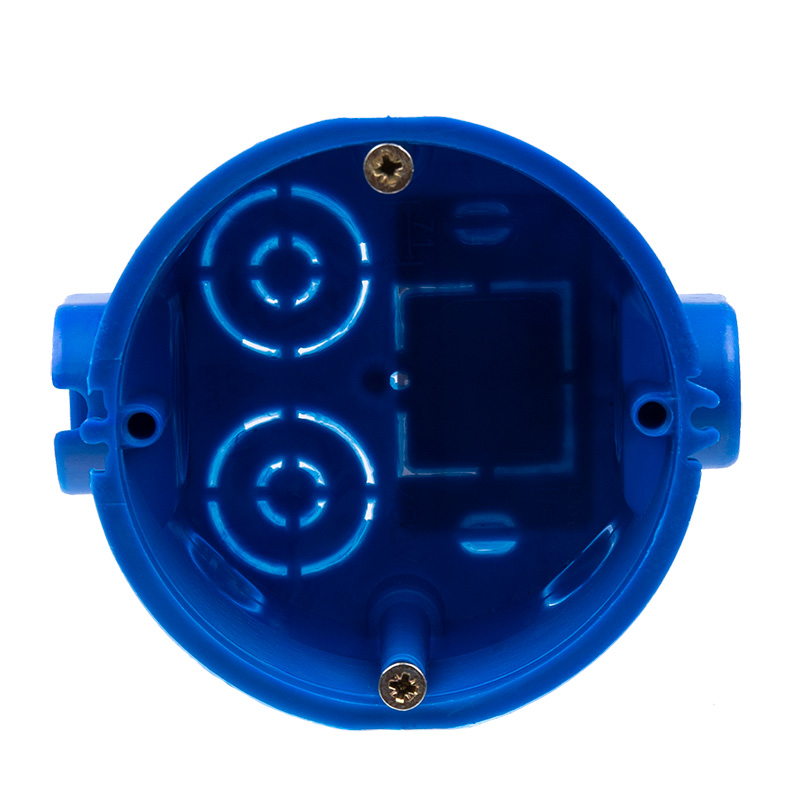

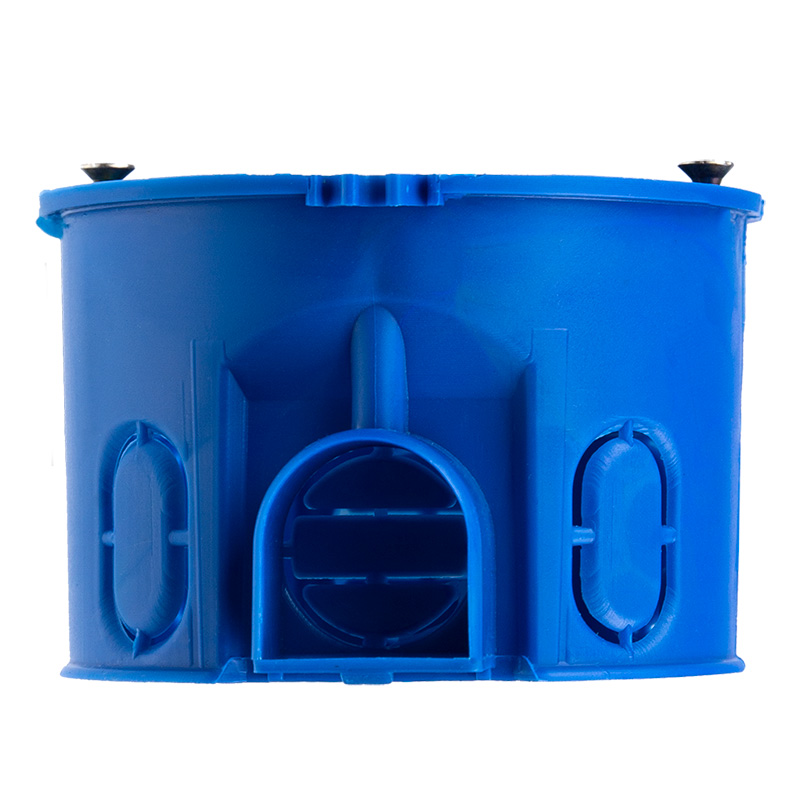

Коробка установочная (подрозетник) блочная используется для монтажа электроустановочных изделий в стены из кирпича и бетона. Возможно соединение в группу за счет интегрированного кабельного канала.
Характеристики:
Степень защиты: IP30
Назначение: монтаж электроустановочных изделий в стены из кирпича и бетона
Саморезы: есть
Межосевое расстояние: 71 мм
Материал изделия: полипропилен
Размеры: Ø 68 мм, h 45 мм
Цвет: синий
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Да |
|---|---|
| Степень защиты - IPEF005474 | IP30 |
Материалы и конструкция 10
| ЦветEF000007 | Синий |
|---|---|
| Модель или исполнениеEF000010 | Одинарный (-ая) |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Конструктивное исполнениеEF000767 | Коробка установочная |
| МатериалEF002169 | Пластик |
| С экранированиемEF005032 | Нет |
| Ввод в корпус через уплотнительную мембрануEF009206 | Нет |
| Ввод в корпус через патрубокEF009207 | Нет |
| Ввод в корпус через ступенчатую мемрануEF009208 | Нет |
| Ввод в корпус через выбивное отверстиеEF009763 | Нет |
Монтаж и подключение 5
| Тип монтажаEF000003 | Сплошная конструкция (бетон/кирпич) |
|---|---|
| Монтажное коммутационное оборудованиеEF004508 | Винтовой |
| Крепление крышкиEF004586 | Винтовое |
| Крюк для крепления (подвешивания) светильникаEF004902 | Нет |
| Фиксированное положение клеммыEF007889 | Нет |
Классификация и назначение 6
| ФормаEF000051 | Круглый (-ая,-ое) |
|---|---|
| Специальное применениеEF006205 | Нет (без) |
| Применениеданные поставщика | Монтаж электроустановочных изделий |
| Серияданные поставщика | Коробка установочная |
| Тип изделияданные поставщика | Монтажная коробка |
| Тип изделияданные поставщика | Монтажная коробка |
Прочие характеристики 15
| С крышкойEF000361 | Нет |
|---|---|
| Оснащение или установленное оборудованиеEF000557 | Нет (без) |
| Возможность соединения в цепьEF001229 | Да |
| Герметизирующая или уплотняемая - -ийEF001454 | Нет |
| Сохранение работоспособности (целостность цепи)EF001613 | Нет (без) |
| Количество вводовEF003593 | 8 |
| С язычками/ушками для фиксации гвоздямиEF005060 | Нет |
| С винтами/шурупамиEF005066 | Да |
| Ветронепроницаемый (-ая)EF005430 | Нет |
| Ввод с тыльной стороныEF005604 | Да |
| Фиксация трубыEF005657 | Нет |
| Патрубок/штуцерEF008076 | Нет (без) |
| С вращающимся кольцомEF009204 | Нет |
| Блокировка труб опциональноEF009209 | Нет |
| Прозрачная крышкаEF011401 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 68 мм |
|---|---|
| ДиаметрEF000551 | 68 мм |
| Внутр глубинаEF001131 | 45 мм |
| ДлинаEF001438 | 68 мм |
| Макс. поперечное сечение проводникаEF004969 | 35 мм кв. |
| ГлубинаEF005457 | 45–45 мм |
| Подходит для кабеля диаметром:EF005466 | 35–35 мм |
| Высота изделияданные поставщика | 4.5 см |
| Длина изделияданные поставщика | 6.8 см в единицах производителя |
| Ширина изделияданные поставщика | 6.8 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 8.3 × 7.5 × 4.8 | 0.014 | — | |
| Групповая упаковка упак (200 шт) | 200 шт | 44.5 × 37.6 × 33.8 см | 3.8 | 0.057 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 8.3 × 7.5 × 4.8
- Вес, кг
- 0.014
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (200 шт)
- В упаковке
- 200 шт
- Габариты
- 44.5 × 37.6 × 33.8 см
- Вес, кг
- 3.8
- Объём, м³
- 0.057
- EAN / GTIN
