КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ СПЛОШНЫХ СТЕН 80(68)X40 DIY
Systeme Electric · артикул IMT351201
Изображение может отличаться от конкретного исполнения.
Systeme Electric
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ СПЛОШНЫХ СТЕН 80(68)X40
ИсточникКаталог Systeme Electric
КлассификацияEC002601
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина80 мм
Диаметр80 мм
Внутр глубина42 мм
Длина80 мм
Макс. поперечное сечение проводника2.5 мм кв.
Глубина42...42 мм
Подходит для кабеля диаметром:10...20 мм
Глубина устройства40 мм
Описание и назначение

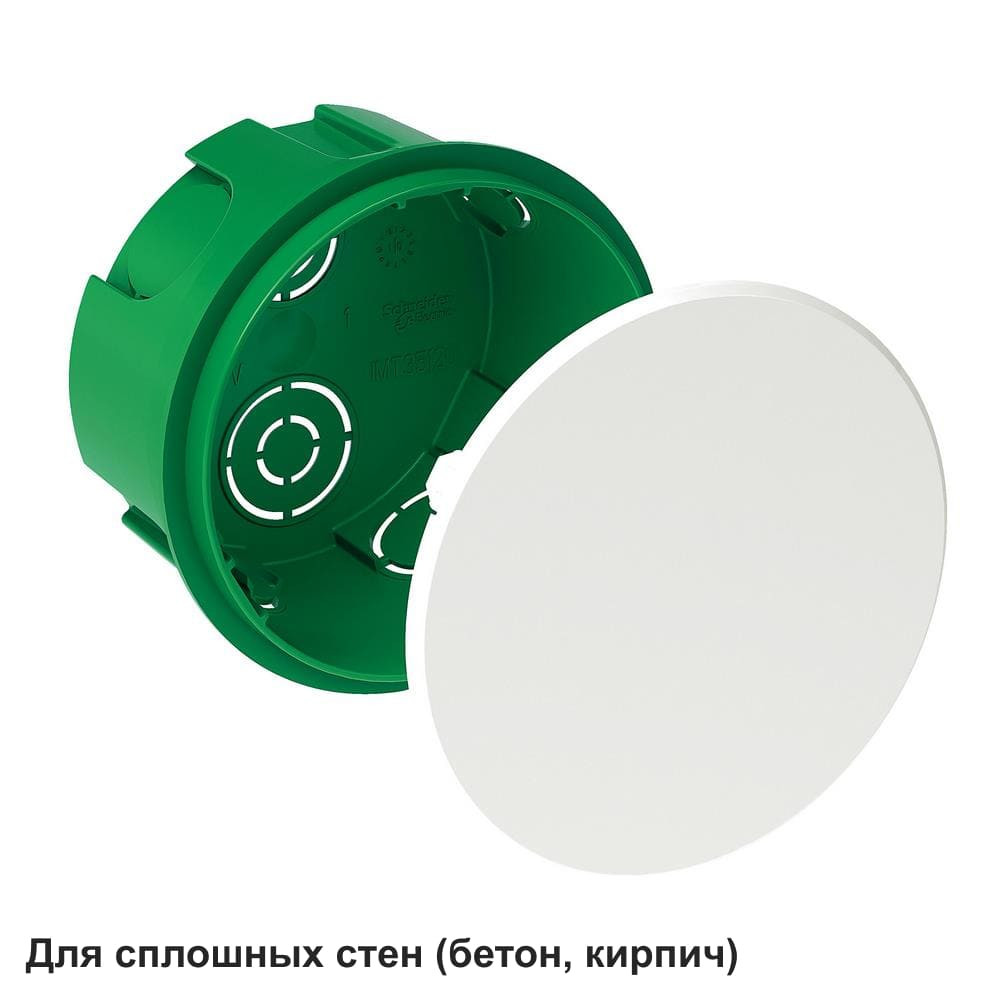

КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ СПЛОШНЫХ стен (бетон, кирпич и т. п.), размеры 80(68)X40 мм, цвет-зелёный
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Степень защиты - IPEF005474 | IP30 |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Уплотнениеданные поставщика | без |
Электрические и световые параметры 1
| Для электрич арматуры в количествеEF004702 | 1 |
|---|
Материалы и конструкция 12
| ЦветEF000007 | Зеленый |
|---|---|
| Модель или исполнениеEF000010 | Одинарный (-ая) |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Конструктивное исполнениеEF000767 | Коробка соединит./распределительная |
| МатериалEF002169 | Пластик |
| С экранированиемEF005032 | Нет |
| Ввод в корпус через уплотнительную мембрануEF009206 | Нет |
| Ввод в корпус через патрубокEF009207 | Нет |
| Ввод в корпус через ступенчатую мемрануEF009208 | Нет |
| Ввод в корпус через выбивное отверстиеEF009763 | Да |
| Материалданные поставщика | PP (полипропилен) в единицах производителя |
| Цветовой оттенокданные поставщика | зеленый (RAL 6001) |
Монтаж и подключение 7
| Тип монтажаEF000003 | Сплошная конструкция (бетон/кирпич) |
|---|---|
| Монтажное коммутационное оборудованиеEF004508 | Винтовой |
| Крепление крышкиEF004586 | Защелкивание |
| Крюк для крепления (подвешивания) светильникаEF004902 | Нет |
| Фиксированное положение клеммыEF007889 | Нет |
| Монтажная опораданные поставщика | кирпич |
| Тип монтажаданные поставщика | утопленный в единицах производителя |
Классификация и назначение 4
| ФормаEF000051 | Круглый (-ая,-ое) |
|---|---|
| Специальное применениеEF006205 | Прочее |
| Серияданные поставщика | Multifix Multifix |
| Тип продуктаданные поставщика | распределительная коробка |
Прочие характеристики 23
| Оснащение или установленное оборудованиеEF000557 | Нет (без) |
|---|---|
| Возможность соединения в цепьEF001229 | Нет |
| Герметизирующая или уплотняемая - -ийEF001454 | Нет |
| Сохранение работоспособности (целостность цепи)EF001613 | Нет (без) |
| Количество вводовEF003593 | 8 |
| С язычками/ушками для фиксации гвоздямиEF005060 | Нет |
| С винтами/шурупамиEF005066 | Да |
| Ветронепроницаемый (-ая)EF005430 | Нет |
| Ввод с тыльной стороныEF005604 | Да |
| Фиксация трубыEF005657 | Нет |
| Патрубок/штуцерEF008076 | Нет (без) |
| С вращающимся кольцомEF009204 | Нет |
| Блокировка труб опциональноEF009209 | Нет |
| Прозрачная крышкаEF011401 | Нет |
| Maximum cable cross sectionданные поставщика | 2.5 мм² |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Кабельный вводданные поставщика | 3 ловушки конденсата диаметр: 20-20 мм |
| Количество в одном комплектеданные поставщика | набор из 175 |
| Количество постовданные поставщика | 1-постовая |
| Наименование продуктаданные поставщика | Multifix Modulo |
| Поверхностьданные поставщика | необработанная |
| Сегмент рынкаданные поставщика | малые коммерческие предприятия рынок жилья |
| Состав устройстваданные поставщика | крышка |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 80 мм |
|---|---|
| ДиаметрEF000551 | 80 мм |
| Внутр глубинаEF001131 | 42 мм |
| ДлинаEF001438 | 80 мм |
| Макс. поперечное сечение проводникаEF004969 | 2.5 мм кв. |
| ГлубинаEF005457 | 42...42 мм |
| Подходит для кабеля диаметром:EF005466 | 10...20 мм |
| Для трубы диаметромEF005496 | 16/19 мм |
| Глубина устройстваEF008810 | 40 мм |
| Внутренняя глубинаданные поставщика | 42 мм |
| Диаметрданные поставщика | 80 мм в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.08 × 0.08 × 0.045 см | 0.023 | 0.000288 | |
| Контейнер | 3150 шт. | 1.2 × 0.8 × 1.146 м | 99.279 | 1.10016 | — |
| TRANSPORTING | 175 шт. | 0.384 × 0.384 × 0.332 м | 4.516 | 0.04895539 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.08 × 0.08 × 0.045 см
- Вес, кг
- 0.023
- Объём, м³
- 0.000288
- EAN / GTIN
-
Контейнер
- В упаковке
- 3150 шт.
- Габариты
- 1.2 × 0.8 × 1.146 м
- Вес, кг
- 99.279
- Объём, м³
- 1.10016
- EAN / GTIN
- —
-
TRANSPORTING
- В упаковке
- 175 шт.
- Габариты
- 0.384 × 0.384 × 0.332 м
- Вес, кг
- 4.516
- Объём, м³
- 0.04895539
- EAN / GTIN
