КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ ПОЛЫХ СТЕН 100X100X50 DIY
Systeme Electric · артикул IMT351611

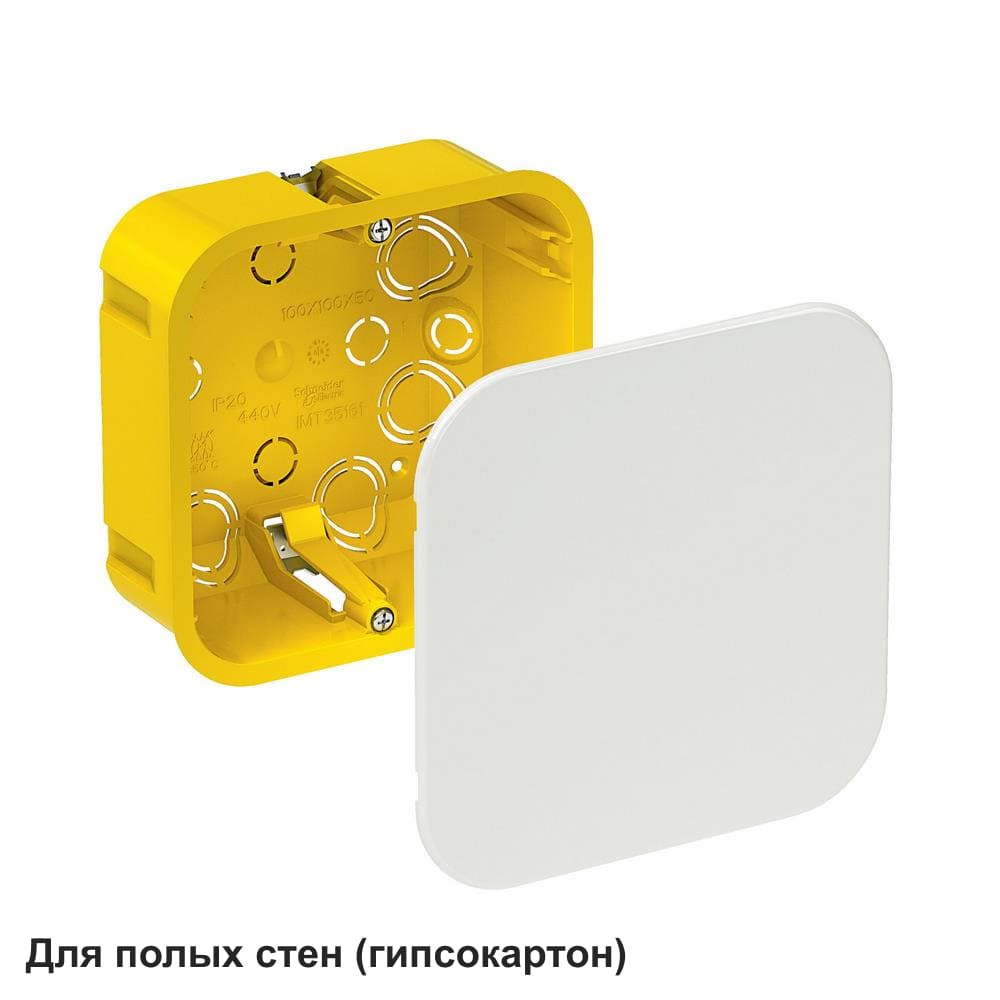

Изображение может отличаться от конкретного исполнения.
Systeme Electric
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ ПОЛЫХ СТЕН 100X100X50
ИсточникКаталог Systeme Electric
КлассификацияEC002601
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина120 мм
Внутр глубина51 мм
Длина120 мм
Макс. поперечное сечение проводника2.5 мм кв.
Глубина54...54 мм
Подходит для кабеля диаметром:12...20 мм
Ширина устройства100 мм
Высота устройства100 мм
Описание и назначение
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ДЛЯ ПОЛЫХ СТЕН, например, из гипсокартона, размеры 100X100X50 мм, цвет-жёлтый
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Уплотнениеданные поставщика | без |
Электрические и световые параметры 1
| Для электрич арматуры в количествеEF004702 | 1 |
|---|
Материалы и конструкция 12
| ЦветEF000007 | Желтый |
|---|---|
| Модель или исполнениеEF000010 | Одинарный (-ая) |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Конструктивное исполнениеEF000767 | Коробка соединит./распределительная |
| МатериалEF002169 | Пластик |
| С экранированиемEF005032 | Нет |
| Ввод в корпус через уплотнительную мембрануEF009206 | Нет |
| Ввод в корпус через патрубокEF009207 | Нет |
| Ввод в корпус через ступенчатую мемрануEF009208 | Нет |
| Ввод в корпус через выбивное отверстиеEF009763 | Да |
| Материалданные поставщика | PP (полипропилен) в единицах производителя |
| Цветовой оттенокданные поставщика | желтый (RAL 1018) |
Монтаж и подключение 7
| Тип монтажаEF000003 | Пустотелая (полая) стена |
|---|---|
| Монтажное коммутационное оборудованиеEF004508 | Винтовой |
| Крепление крышкиEF004586 | Защелкивание |
| Крюк для крепления (подвешивания) светильникаEF004902 | Нет |
| Фиксированное положение клеммыEF007889 | Нет |
| Монтажная опораданные поставщика | полые стены |
| Тип монтажаданные поставщика | утопленный в единицах производителя |
Классификация и назначение 4
| ФормаEF000051 | Квадратный (-ая,-ое) |
|---|---|
| Специальное применениеEF006205 | Прочее |
| Серияданные поставщика | Multifix Multifix |
| Тип продуктаданные поставщика | распределительная коробка |
Прочие характеристики 23
| Оснащение или установленное оборудованиеEF000557 | Нет (без) |
|---|---|
| Возможность соединения в цепьEF001229 | Нет |
| Герметизирующая или уплотняемая - -ийEF001454 | Нет |
| Сохранение работоспособности (целостность цепи)EF001613 | Нет (без) |
| Количество вводовEF003593 | 22 |
| С язычками/ушками для фиксации гвоздямиEF005060 | Нет |
| С винтами/шурупамиEF005066 | Да |
| Ветронепроницаемый (-ая)EF005430 | Нет |
| Ввод с тыльной стороныEF005604 | Да |
| Фиксация трубыEF005657 | Нет |
| Патрубок/штуцерEF008076 | Нет (без) |
| С вращающимся кольцомEF009204 | Нет |
| Блокировка труб опциональноEF009209 | Нет |
| Прозрачная крышкаEF011401 | Нет |
| Maximum cable cross sectionданные поставщика | 2.5 мм² |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Кабельный вводданные поставщика | 8 ловушки конденсата диаметр: 20-20 мм |
| Количество в одном комплектеданные поставщика | набор из 72 |
| Количество постовданные поставщика | 1-постовая |
| Наименование продуктаданные поставщика | Multifix Plus |
| Поверхностьданные поставщика | необработанная |
| Сегмент рынкаданные поставщика | рынок жилья малые коммерческие предприятия |
| Состав устройстваданные поставщика | крышка |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 120 мм |
|---|---|
| Внутр глубинаEF001131 | 51 мм |
| ДлинаEF001438 | 120 мм |
| Макс. поперечное сечение проводникаEF004969 | 2.5 мм кв. |
| ГлубинаEF005457 | 54...54 мм |
| Подходит для кабеля диаметром:EF005466 | 12...20 мм |
| Для трубы диаметромEF005496 | 16/19 мм |
| Ширина устройстваEF008808 | 100 мм |
| Высота устройстваEF008809 | 100 мм |
| Глубина устройстваEF008810 | 50 мм |
| Внутренняя глубинаданные поставщика | 51 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.123 × 0.123 × 0.054 м | 0.068 | 0.00081696 | |
| Контейнер | 1296 шт. | 1.2 × 0.8 × 1.146 м | 115.989 | 1.10016 | — |
| TRANSPORTING | 72 шт. | 0.384 × 0.384 × 0.332 м | 5.444 | 0.04895539 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.123 × 0.123 × 0.054 м
- Вес, кг
- 0.068
- Объём, м³
- 0.00081696
- EAN / GTIN
-
Контейнер
- В упаковке
- 1296 шт.
- Габариты
- 1.2 × 0.8 × 1.146 м
- Вес, кг
- 115.989
- Объём, м³
- 1.10016
- EAN / GTIN
- —
-
TRANSPORTING
- В упаковке
- 72 шт.
- Габариты
- 0.384 × 0.384 × 0.332 м
- Вес, кг
- 5.444
- Объём, м³
- 0.04895539
- EAN / GTIN
