REXANT

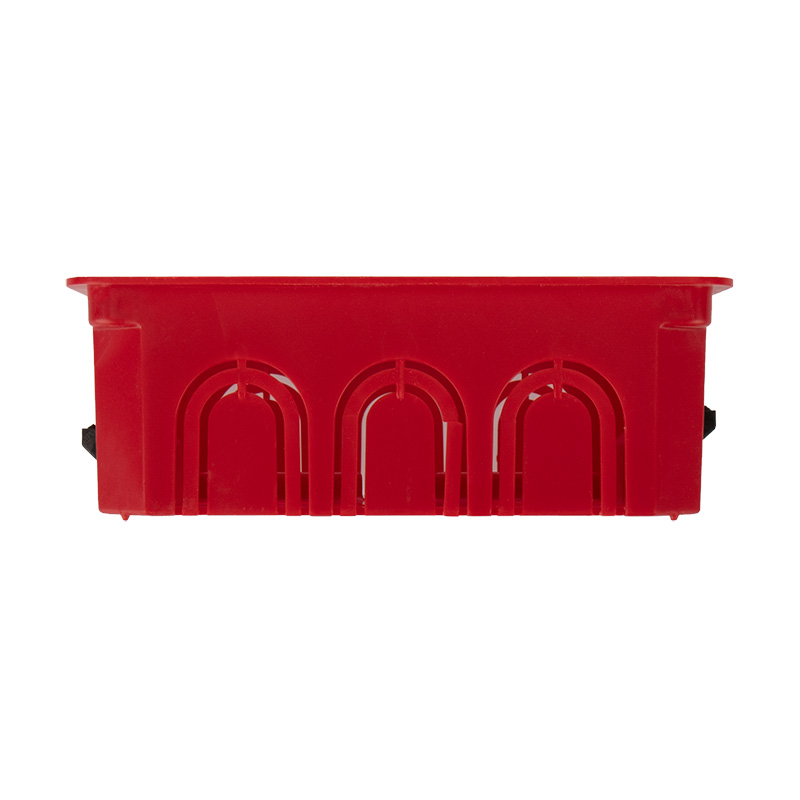

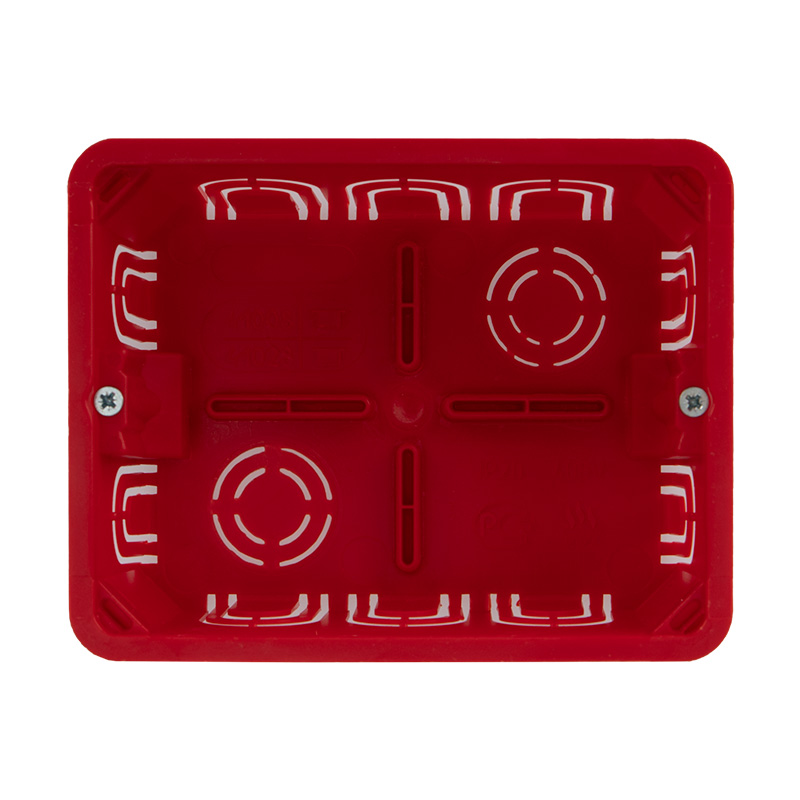

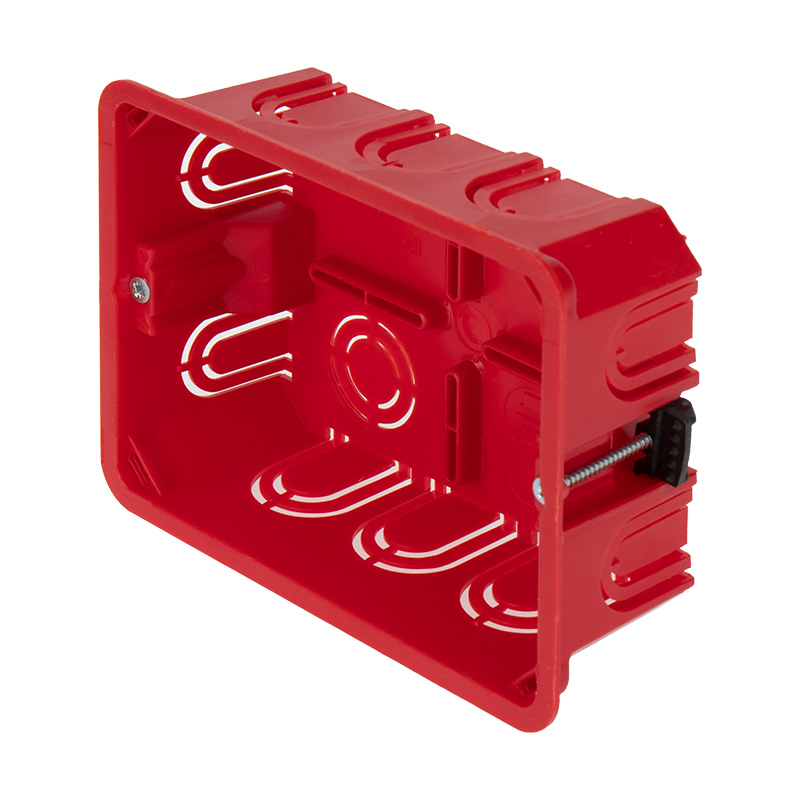

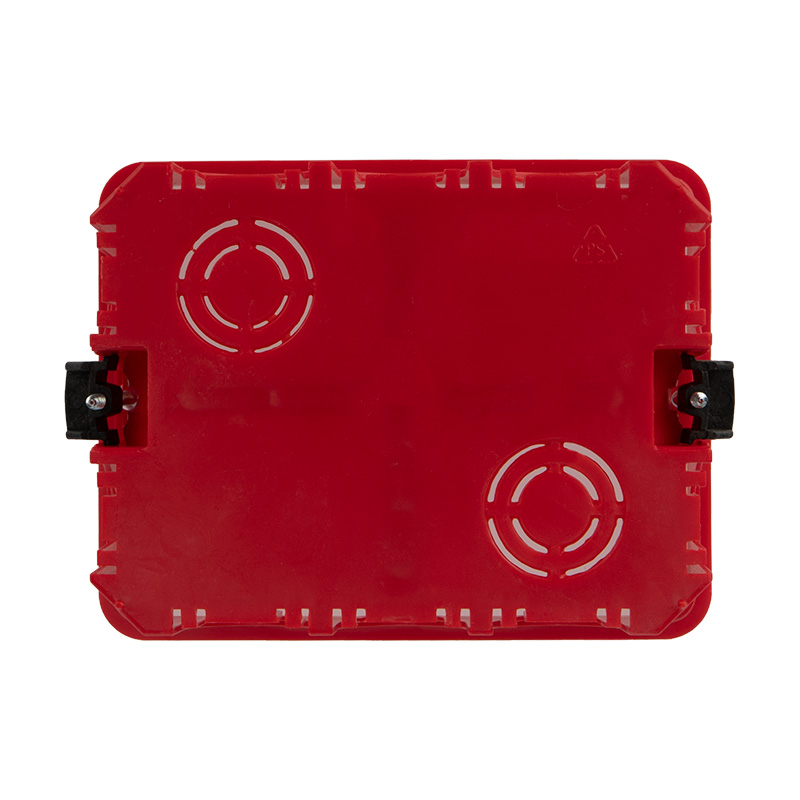

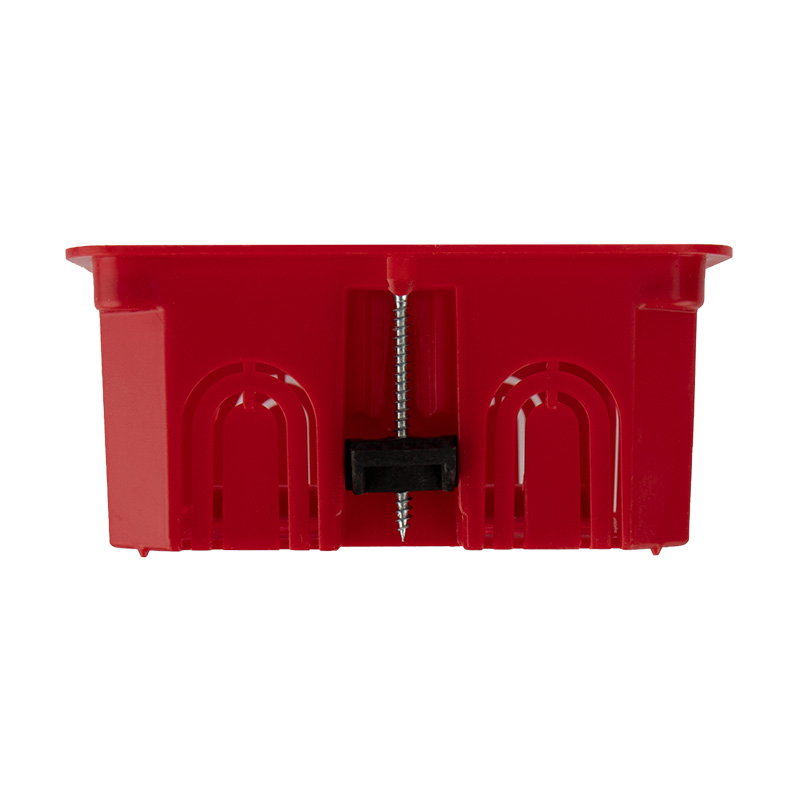

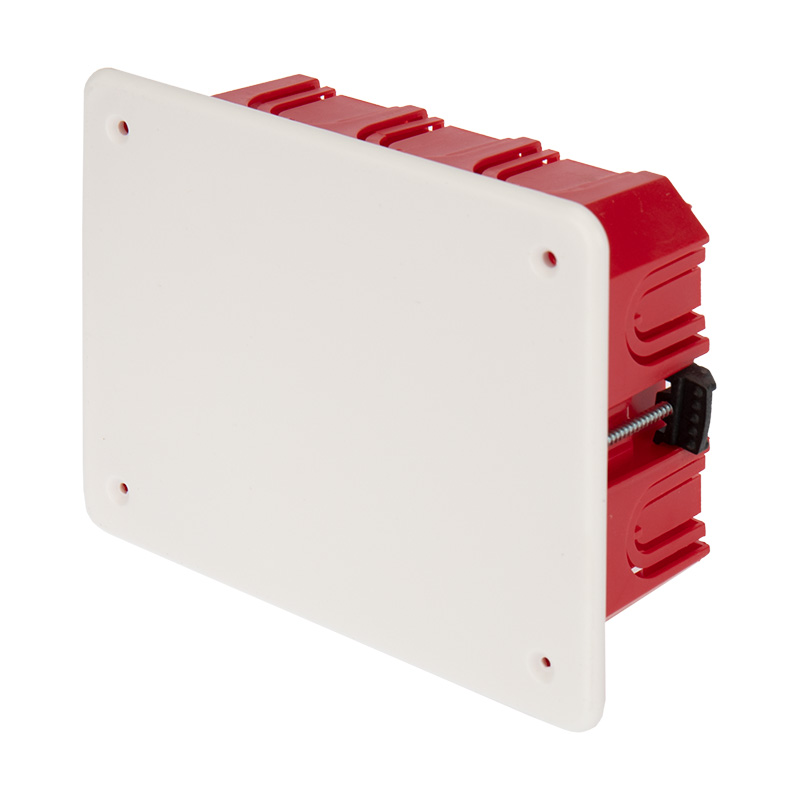

Коробка распаячная СУ для полых стен 120х92х45 мм REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002601
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина92 мм
Диаметр150 мм
Внутр глубина45 мм
Длина120 мм
Макс. поперечное сечение проводника35 мм кв.
Глубина45–45 мм
Подходит для кабеля диаметром:35–35 мм
Тип монтажаПустотелая (полая) стена
Описание и назначение

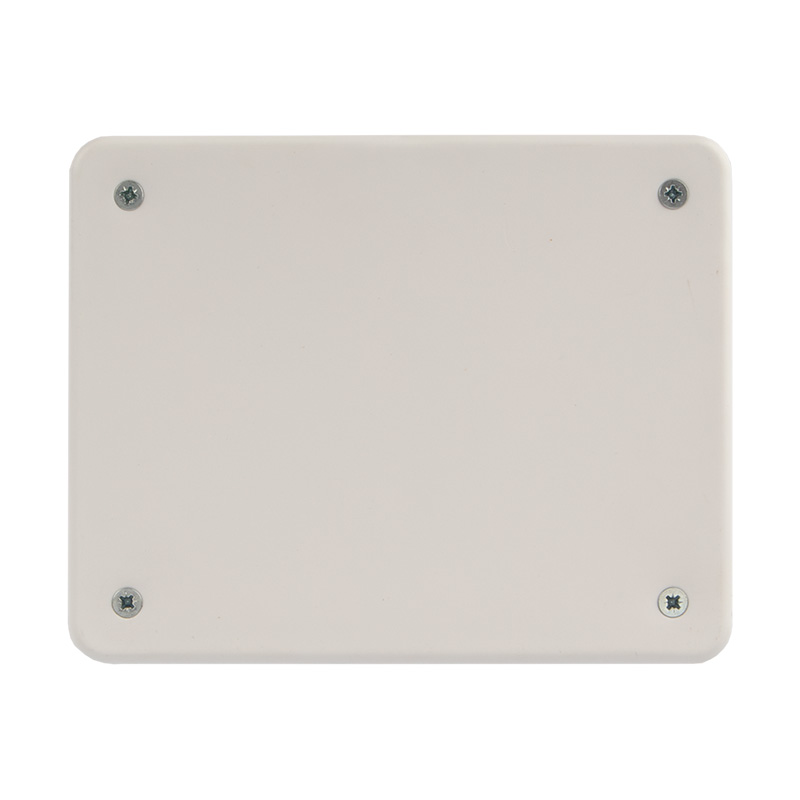

Данные коробки используются для скрытого монтажа в полых стенах и позволяют надежно защитить связку проводов от пыли, влаги и повреждения. Распаячная коробка состоит из корпуса и крышки, которая крепится на винтах для более удобного доступа к проводке в случае ее осмотра и ревизии.
Характеристики:
Степень защиты: IP20
Цвет крышки: белый Размер: 120х92х45 мм
Материал: полистирол
Тип монтажа: скрытый
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Материалы и конструкция 10
| ЦветEF000007 | Красный |
|---|---|
| Модель или исполнениеEF000010 | Одинарный (-ая) |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Конструктивное исполнениеEF000767 | Коробка соединит./распределительная |
| МатериалEF002169 | Пластик |
| С экранированиемEF005032 | Нет |
| Ввод в корпус через уплотнительную мембрануEF009206 | Нет |
| Ввод в корпус через патрубокEF009207 | Нет |
| Ввод в корпус через ступенчатую мемрануEF009208 | Нет |
| Ввод в корпус через выбивное отверстиеEF009763 | Нет |
Монтаж и подключение 5
| Тип монтажаEF000003 | Пустотелая (полая) стена |
|---|---|
| Монтажное коммутационное оборудованиеEF004508 | Винт или распорка |
| Крепление крышкиEF004586 | Винтовое |
| Крюк для крепления (подвешивания) светильникаEF004902 | Нет |
| Фиксированное положение клеммыEF007889 | Нет |
Классификация и назначение 6
| ФормаEF000051 | Прямоугольн. |
|---|---|
| Специальное применениеEF006205 | Нет (без) |
| Применениеданные поставщика | Монтаж электроустановочных изделий |
| Серияданные поставщика | Коробка распаячная |
| Тип изделияданные поставщика | Распределительная коробка |
| Тип изделияданные поставщика | Распределительная коробка |
Прочие характеристики 15
| С крышкойEF000361 | Да |
|---|---|
| Оснащение или установленное оборудованиеEF000557 | Нет (без) |
| Возможность соединения в цепьEF001229 | Нет |
| Герметизирующая или уплотняемая - -ийEF001454 | Нет |
| Сохранение работоспособности (целостность цепи)EF001613 | Нет (без) |
| Количество вводовEF003593 | 12 |
| С язычками/ушками для фиксации гвоздямиEF005060 | Нет |

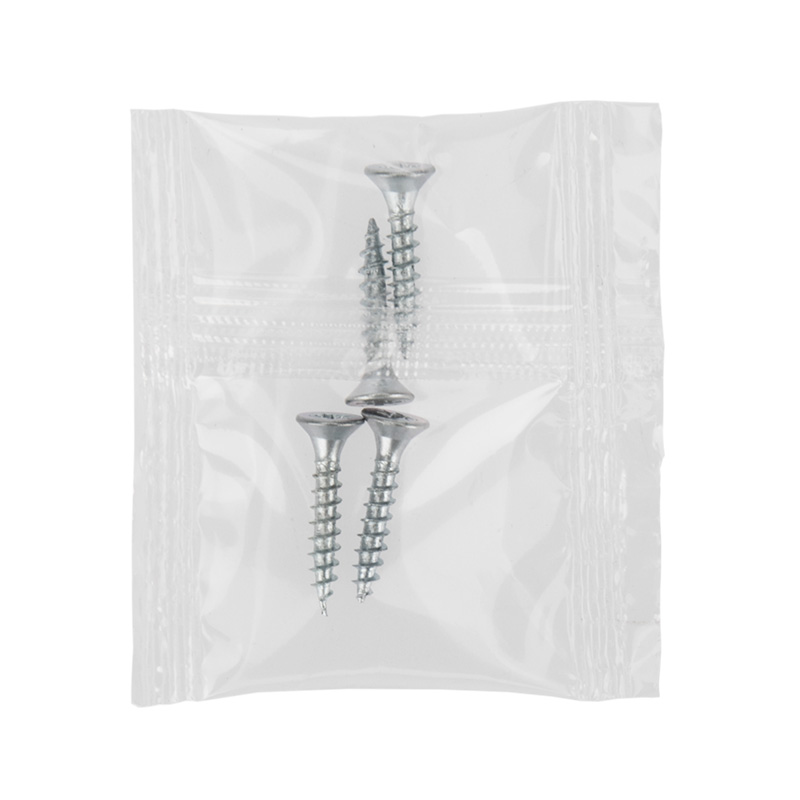

| С винтами/шурупамиEF005066 | Нет |
| Ветронепроницаемый (-ая)EF005430 | Нет |
| Ввод с тыльной стороныEF005604 | Да |
| Фиксация трубыEF005657 | Нет |
| Патрубок/штуцерEF008076 | Нет (без) |
| С вращающимся кольцомEF009204 | Нет |
| Блокировка труб опциональноEF009209 | Нет |
| Прозрачная крышкаEF011401 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 92 мм |
|---|---|
| ДиаметрEF000551 | 150 мм |
| Внутр глубинаEF001131 | 45 мм |
| ДлинаEF001438 | 120 мм |
| Макс. поперечное сечение проводникаEF004969 | 35 мм кв. |
| ГлубинаEF005457 | 45–45 мм |
| Подходит для кабеля диаметром:EF005466 | 35–35 мм |
| Высота изделияданные поставщика | 4.5 см |
| Длина изделияданные поставщика | 12 см в единицах производителя |
| Ширина изделияданные поставщика | 9.2 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 13.5 × 10.4 × 4.5 см | 0.068 | 0.001 | |
| Базовая единица шт | 10 шт | 120 × 92 × 45 | 0.08 | 0.001 | |
| Групповая упаковка упак (98 шт) | 98 шт | 64.1 × 33 × 34.3 см | 7.831 | 0.073 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 13.5 × 10.4 × 4.5 см
- Вес, кг
- 0.068
- Объём, м³
- 0.001
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 120 × 92 × 45
- Вес, кг
- 0.08
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка упак (98 шт)
- В упаковке
- 98 шт
- Габариты
- 64.1 × 33 × 34.3 см
- Вес, кг
- 7.831
- Объём, м³
- 0.073
- EAN / GTIN
