КОРОБКА УСТАНОВОЧНАЯ С/У ДЛЯ ГСК (78*45 ММ)
Systeme Electric · артикул II-U-1
Изображение может отличаться от конкретного исполнения.
Systeme Electric
КОРОБКА ОТВЕТВИТЕЛЬНАЯ С/У (размер коробки без крышки D96*15 ММ)
ИсточникКаталог Systeme Electric
КлассификацияEC002601
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр106 мм
Внутр глубина13 мм
Глубина17...17 мм
Подходит для кабеля диаметром:20...20 мм
Ширина устройства106 мм
Высота устройства106 мм
Глубина устройства17 мм
Тип монтажаСплошная конструкция (бетон/кирпич)
Описание и назначение

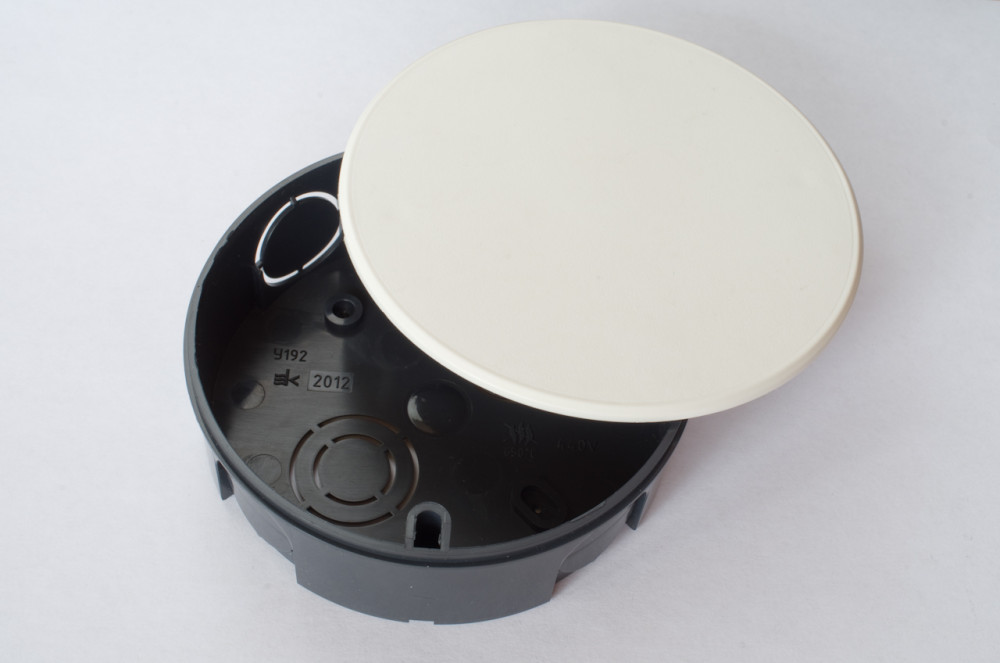

КОРОБКА ОТВЕТВИТЕЛЬНАЯ скрытого монтажа (размер коробки без крышки D96*15 ММ), диаметр крышки 106 мм, цвет крышки-белый
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Да |
|---|---|
| Степень защиты - IPEF005474 | IP30 |
Электрические и световые параметры 1
| Монтаж электропроводкиданные поставщика | Скрытый |
|---|
Материалы и конструкция 11
| ЦветEF000007 | Черный |
|---|---|
| Конструктивное исполнениеEF000767 | Коробка соединит./распределительная |
| МатериалEF002169 | Пластик |
| С экранированиемEF005032 | Нет |
| Ввод в корпус через уплотнительную мембрануEF009206 | Нет |
| Ввод в корпус через патрубокEF009207 | Нет |
| Ввод в корпус через ступенчатую мемрануEF009208 | Нет |
| Ввод в корпус через выбивное отверстиеEF009763 | Да |
| Материалданные поставщика | PP (полипропилен) в единицах производителя |
| Тип покрытияданные поставщика | матовый |
| Цветовой оттенокданные поставщика | черный |
Монтаж и подключение 2
| Тип монтажаEF000003 | Сплошная конструкция (бетон/кирпич) |
|---|---|
| Крюк для крепления (подвешивания) светильникаEF004902 | Нет |
Классификация и назначение 1
| Тип продуктаданные поставщика | распределительная коробка |
|---|
Прочие характеристики 12
| Возможность соединения в цепьEF001229 | Нет |
|---|---|
| Герметизирующая или уплотняемая - -ийEF001454 | Нет |
| Количество вводовEF003593 | 10 |
| С язычками/ушками для фиксации гвоздямиEF005060 | Нет |
| С винтами/шурупамиEF005066 | Нет |
| Ветронепроницаемый (-ая)EF005430 | Нет |
| Ввод с тыльной стороныEF005604 | Да |
| Фиксация трубыEF005657 | Нет |
| С вращающимся кольцомEF009204 | Нет |
| Блокировка труб опциональноEF009209 | Нет |
| Прозрачная крышкаEF011401 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| ДиаметрEF000551 | 106 мм |
|---|---|
| Внутр глубинаEF001131 | 13 мм |
| ГлубинаEF005457 | 17...17 мм |
| Подходит для кабеля диаметром:EF005466 | 20...20 мм |
| Ширина устройстваEF008808 | 106 мм |
| Высота устройстваEF008809 | 106 мм |
| Глубина устройстваEF008810 | 17 мм |
| Диаметрданные поставщика | 96 мм в единицах производителя |
