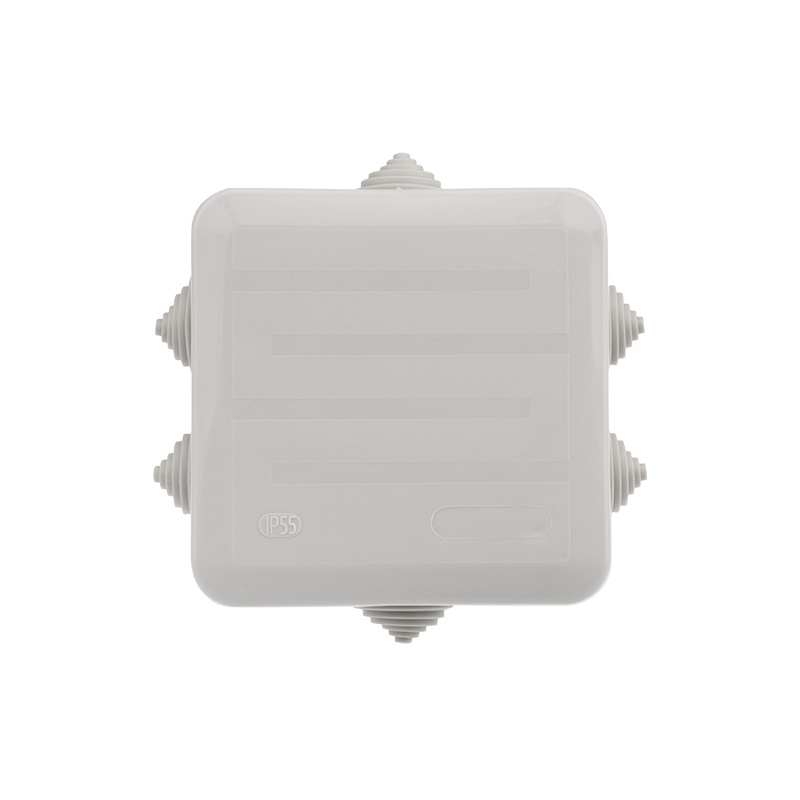

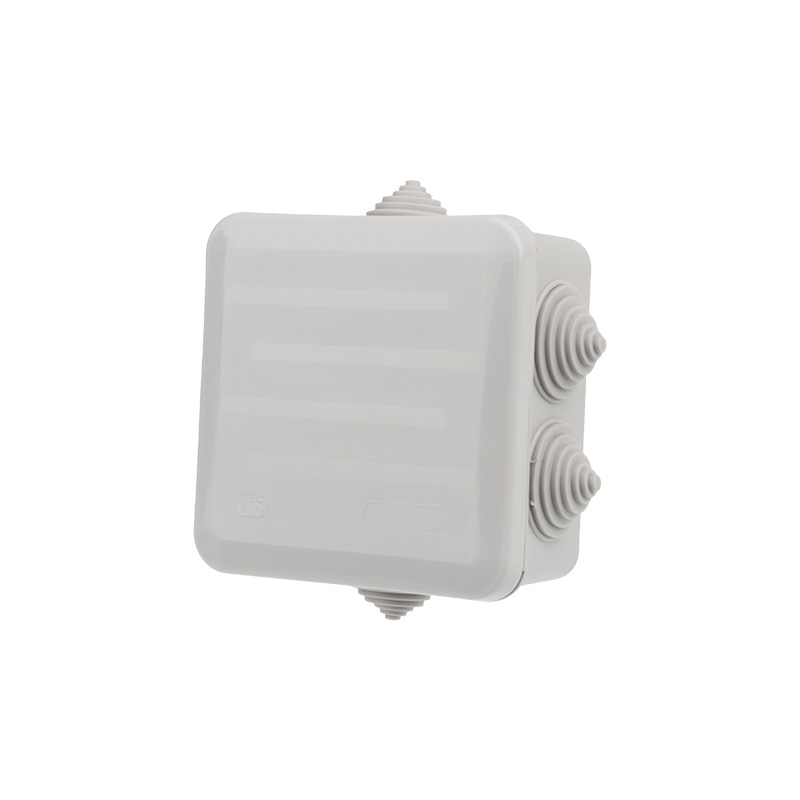

Коробка уравнивания потенциалов ОУ 100×100×50 мм, винт IP55 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002600
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина100 мм
Глубина50 мм
Диаметр100 мм
Номин напряжение изоляции Ui400 В
Длина100 мм
Рабочая температура-25–60 °C
Макс поперечное сечение проводника35 мм кв.
Тип монтажаНастенно-потолочное крепление
Описание и назначение
Коробки уравнивания потенциалов (КУП) предназначены для организации дополнительной системы уравнивания потенциалов в квартирах, домах, офисах и производственных помещениях, в том числе защиты жизни человека в помещениях с повышенной опасностью поражения электрическим током, таких как ванные комнаты, душевые и сауны.
Характеристики:
Степень защиты: IP55
Цвет: серый
Материал: основание полистирол, крышка полипропилен
Количество вводов: 6

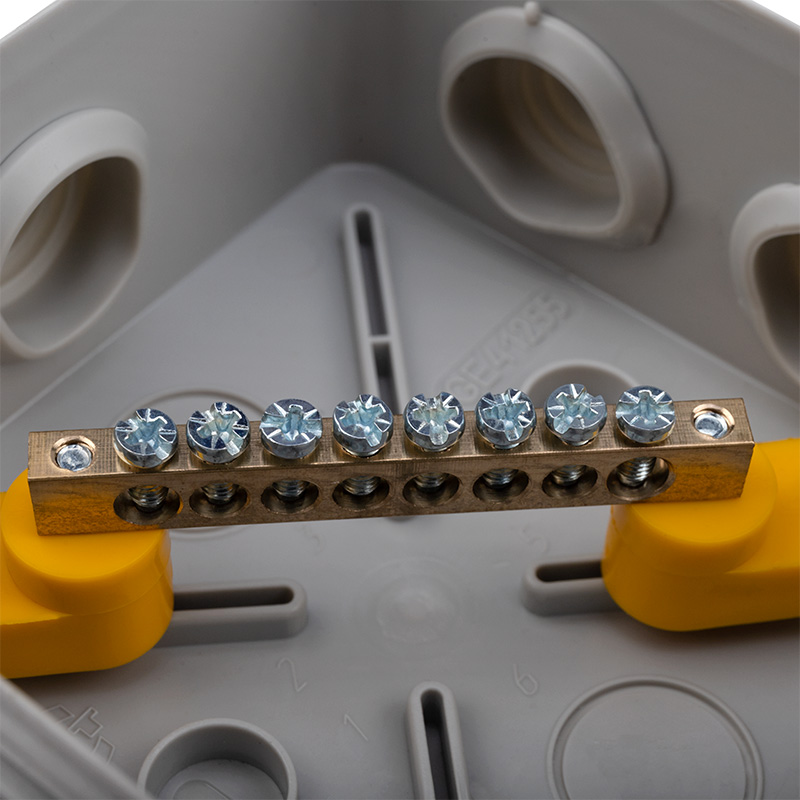

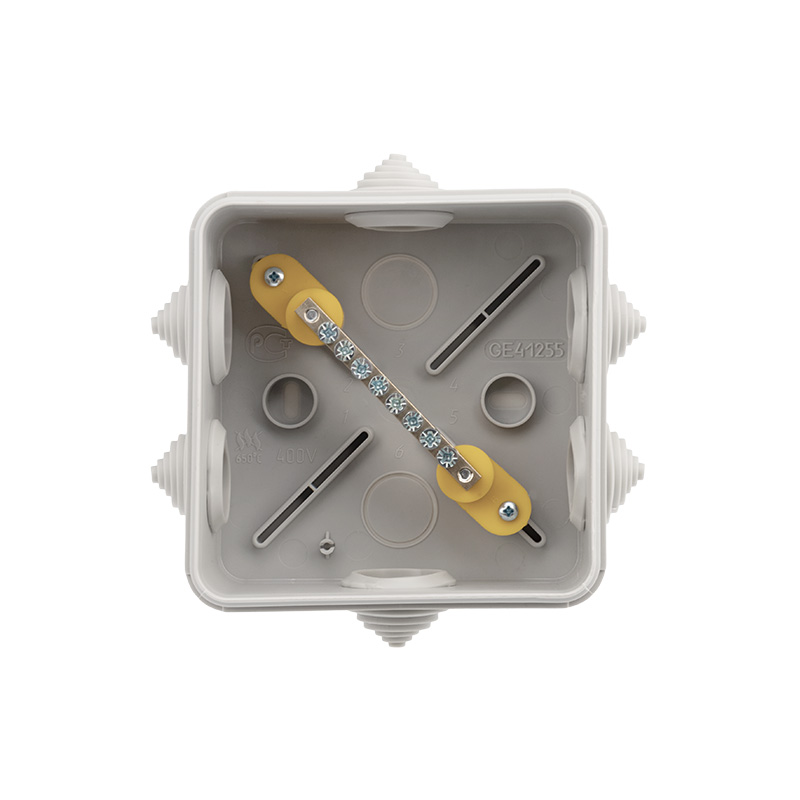

Шина: 6х9 8 групп
Наклейка «Заземление» в комплекте
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Свободный от галогеновEF000025 | Да |
|---|---|
| Рабочая температураEF001742 | -25–60 °C |
| Температура эксплуатацииEF002386 | -25–60 |
| Взрывобезопасное исполнениеEF004191 | Нет |
| Степень защиты - IPEF005474 | IP55 |
| Для взрывоопасной зоны по газу (Ex)EF005728 | Нет (без) |
| Для взрывоопасной зоны по пыли (Ex)EF008404 | Нет (без) |
| Степень защиты (NEMA)EF011959 | 2 |
Электрические и световые параметры 1
| Номин напряжение изоляции UiEF001366 | 400 В |
|---|
Материалы и конструкция 5
| ЦветEF000007 | Серый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Необработанная |
| МатериалEF002169 | Пластик |
| С экранированиемEF005032 | Нет |
| Тип проходного корпусаEF007661 | Уплотнительная мембрана |
Монтаж и подключение 4
| Тип монтажаEF000003 | Настенно-потолочное крепление |
|---|---|
| Крепление крышкиEF004586 | Защелкивание |
| Монтаж в почвуEF012570 | Нет |
| Монтаж под водойEF012571 | Нет |
Классификация и назначение 5
| ФормаEF000051 | Квадратный (-ая,-ое) |
|---|---|
| Тип крышкиEF007663 | Крышка-заглушка |
| Форма крышкиEF009212 | Крышка-заглушка |
| Применениеданные поставщика | Уравнивание потенциалов |
| Серияданные поставщика | Коробка уравнивания |
Прочие характеристики 10
| Оснащение или установленное оборудованиеEF000557 | Уравнивание потенциалов |
|---|---|
| Герметизирующая или уплотняемая - -ийEF001454 | Нет |
| Сохранение работоспособности (целостность цепи)EF001613 | Нет (без) |
| Количество вводовEF003593 | 6 |
| Устойчивый к атмосферным воздействиямEF005436 | Нет |
| Ввод с тыльной стороныEF005604 | Нет |
| Возможность состыковки друг с другомEF006169 | Нет |
| Литьевой (-ая)EF009476 | Нет |
| Литейный компаунд в комплектеEF009477 | Нет |
| Прозрачная крышкаEF011401 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 100 мм |
|---|---|
| ГлубинаEF000049 | 50 мм |
| ДиаметрEF000551 | 100 мм |
| ДлинаEF001438 | 100 мм |
| Макс поперечное сечение проводникаEF004969 | 35 мм кв. |
| Высота изделияданные поставщика | 5 см |
| Длина изделияданные поставщика | 10 см в единицах производителя |
| Ширина изделияданные поставщика | 10 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 11.1 × 10.7 × 5.4 см | 0.129 | 0.001 | |
| Базовая единица шт | 5 шт | 110 × 110 × 55 мм | 0.152 | 0.001 | |
| Групповая упаковка упак (48 шт) | 48 шт | 44.2 × 35.2 × 23.9 см | 7.274 | 0.037 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 11.1 × 10.7 × 5.4 см
- Вес, кг
- 0.129
- Объём, м³
- 0.001
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 5 шт
- Габариты
- 110 × 110 × 55 мм
- Вес, кг
- 0.152
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка упак (48 шт)
- В упаковке
- 48 шт
- Габариты
- 44.2 × 35.2 × 23.9 см
- Вес, кг
- 7.274
- Объём, м³
- 0.037
- EAN / GTIN
