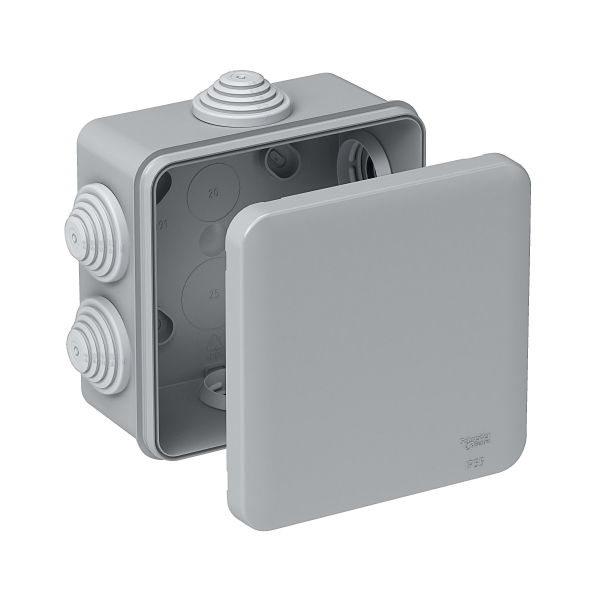

КОРОБКА РАСПРЕД. ОТКР.УСТАНОВКИ 100X100X50(внутр.размеры),габариты 130х130х58, IP55, 6 сальников DIY
Systeme Electric · артикул IMT350911
Изображение может отличаться от конкретного исполнения.
Systeme Electric
КОРОБКА РАСПРЕД. ОТКР.УСТАНОВКИ 100X100X50 (внутр.размеры), габариты 130х130х58, IP55, 6 сальников
ИсточникКаталог Systeme Electric
КлассификацияEC002600
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина130 мм
Глубина58 мм
Номин напряжение изоляции Ui2000 В
Длина130 мм
Рабочая температура-25...60 °C
Макс поперечное сечение проводника20 мм кв.
Тип монтажаНастенно-потолочное крепление
ФормаКвадратный (-ая,-ое)
Описание и назначение
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ОТКРЫТОЙ УСТАНОВКИ, внутренние размеры 100X100X50 мм, габариты 130х130х58 мм, 6 сальников, степень пылевлагозащиты IP55, цвет-серый
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Свободный от галогеновEF000025 | Да |
|---|---|
| Рабочая температураEF001742 | -25...60 °C |
| Взрывобезопасное исполнениеEF004191 | Нет |
| Степень защиты - IPEF005474 | IP55 |
| Для взрывоопасной зоны по газу (Ex)EF005728 | Нет (без) |
| Для взрывоопасной зоны по пыли (Ex)EF008404 | Нет (без) |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Стойкость к воздействию огня и сверхвысоким температурамданные поставщика | 750 °C |
Электрические и световые параметры 1
| Номин напряжение изоляции UiEF001366 | 2000 В |
|---|
Материалы и конструкция 7
| ЦветEF000007 | Серый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Необработанная |
| МатериалEF002169 | Пластик |
| С экранированиемEF005032 | Нет |
| Тип проходного корпусаEF007661 | Уплотнительная мембрана |
| Материалданные поставщика | PP (полипропилен): корпус и крышка в единицах производителя |
| Цветовой оттенокданные поставщика | грифель (RAL 7035) |
Монтаж и подключение 7
| Тип монтажаEF000003 | Настенно-потолочное крепление |
|---|---|
| Крепление крышкиEF004586 | Защелкивание |
| Монтаж в почвуEF012570 | Нет |
| Монтаж под водойEF012571 | Нет |
| Соединения – клеммыданные поставщика | без клемм |
| Способ установкиданные поставщика | защелкивающ.: крышка |
| Тип монтажаданные поставщика | открытый в единицах производителя |
Классификация и назначение 6
| ФормаEF000051 | Квадратный (-ая,-ое) |
|---|---|
| Форма крышкиEF009212 | Крышка-заглушка |
| Серияданные поставщика | Mureva Mureva |
| Стандартыданные поставщика | EN 60670 |
| Тип кабеляданные поставщика | Изолирующие шайбы |
| Тип продуктаданные поставщика | распределительная коробка |
Прочие характеристики 15
| Оснащение или установленное оборудованиеEF000557 | Прочее |
|---|---|
| Герметизирующая или уплотняемая - -ийEF001454 | Нет |
| Сохранение работоспособности (целостность цепи)EF001613 | Нет (без) |
| Количество вводовEF003593 | 6 |
| Устойчивый к атмосферным воздействиямEF005436 | Да |
| Ввод с тыльной стороныEF005604 | Да |
| Возможность состыковки друг с другомEF006169 | Да |
| Литьевой (-ая)EF009476 | Нет |
| Литейный компаунд в комплектеEF009477 | Нет |
| Прозрачная крышкаEF011401 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество в одном комплектеданные поставщика | набор из 45 |
| Количество вводов кабеляданные поставщика | 6 диаметр: 25 мм |
| Наименование продуктаданные поставщика | Mureva BOX |
| Сегмент рынкаданные поставщика | рынок жилья малые коммерческие предприятия |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 130 мм |
|---|---|
| ГлубинаEF000049 | 58 мм |
| ДлинаEF001438 | 130 мм |
| Макс поперечное сечение проводникаEF004969 | 20 мм кв. |
| Для трубы диаметромEF005496 | 25 мм |
| Размеры основанияданные поставщика | 100 x 100 x 50 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.13 × 0.13 × 0.06 м | 0.131 | 0.001014 | |
| Контейнер | 810 шт. | 1.2 × 0.8 × 1.146 м | 133.577 | 1.10016 | — |
| TRANSPORTING | 45 шт. | 0.384 × 0.384 × 0.332 м | 6.421 | 0.04895539 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.13 × 0.13 × 0.06 м
- Вес, кг
- 0.131
- Объём, м³
- 0.001014
- EAN / GTIN
-
Контейнер
- В упаковке
- 810 шт.
- Габариты
- 1.2 × 0.8 × 1.146 м
- Вес, кг
- 133.577
- Объём, м³
- 1.10016
- EAN / GTIN
- —
-
TRANSPORTING
- В упаковке
- 45 шт.
- Габариты
- 0.384 × 0.384 × 0.332 м
- Вес, кг
- 6.421
- Объём, м³
- 0.04895539
- EAN / GTIN
