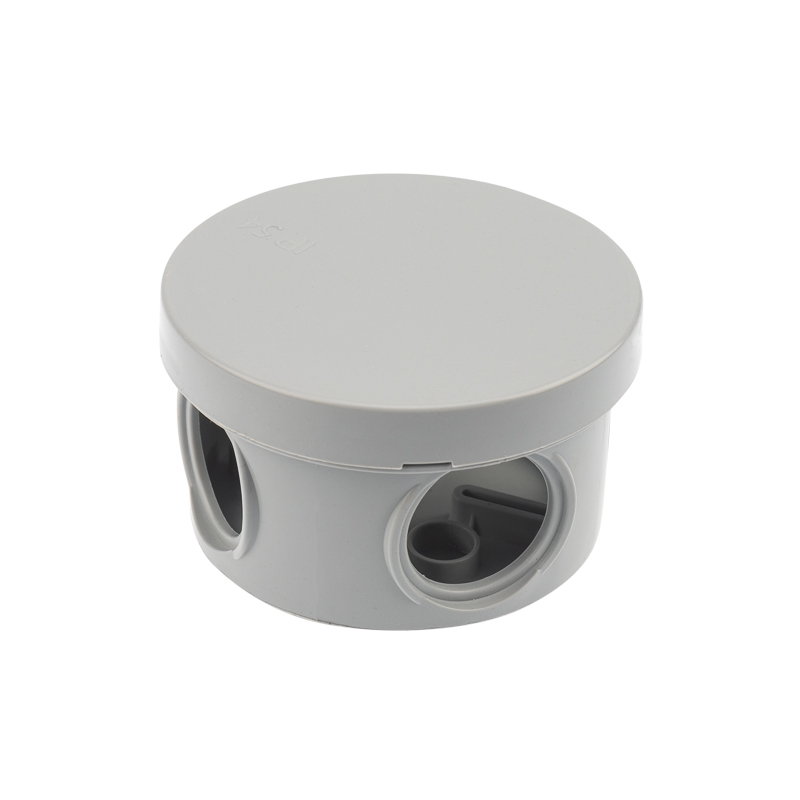

Коробка распаячная ОУ, Ø 65х40 мм, IP54 (УПр 65/40.1.3) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002600
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина65 мм
Глубина40 мм
Диаметр65 мм
Номин напряжение изоляции Ui400 В
Длина65 мм
Рабочая температура-25–60 °C
Макс поперечное сечение проводника35 мм кв.
Тип монтажаНастенно-потолочное крепление
Описание и назначение

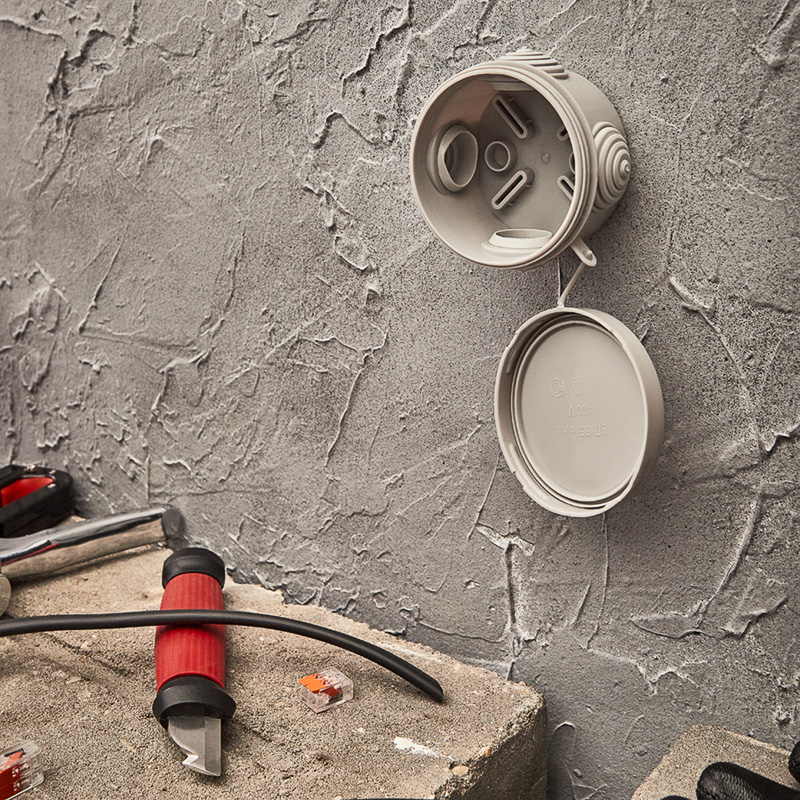

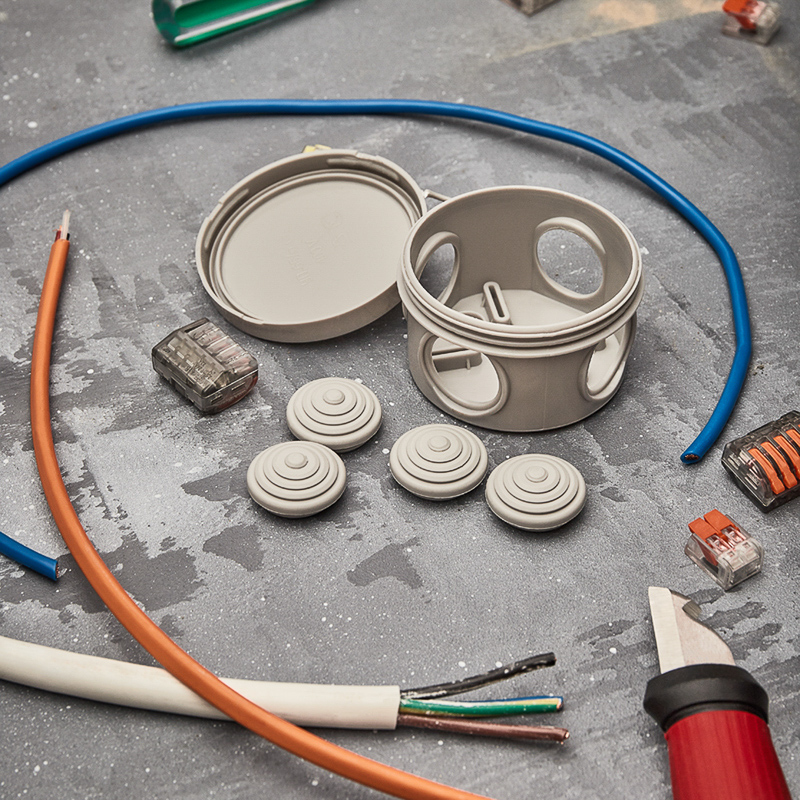

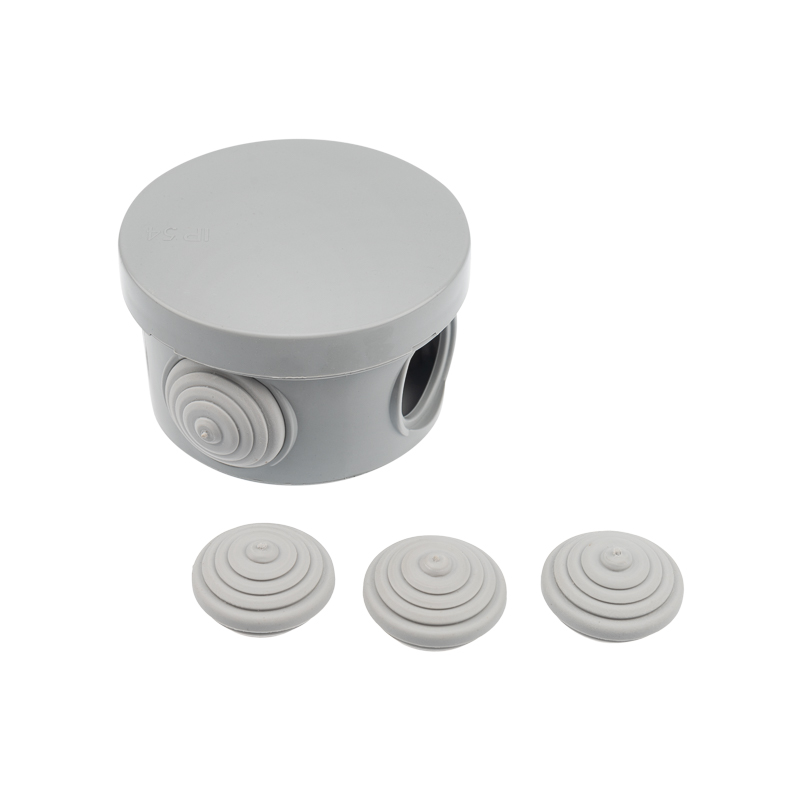

Распаячная коробка предназначена для защиты кабельных соединений от пыли, влаги и механических повреждений. Предназначена для крепления на стены, потолки, лотки. Укомплектована вводными сальниками.
Характеристики:
Размер: Ø 65х40 мм
Степень защиты: IP54
Цвет: серый
Количество вводов: 4
Материал: полипропилен
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Рабочая температураEF001742 | -25–60 °C |
| Температура эксплуатацииEF002386 | -25–60 |
| Взрывобезопасное исполнениеEF004191 | Нет |
| Степень защиты - IPEF005474 | IP54 |
| Для взрывоопасной зоны по газу (Ex)EF005728 | Нет (без) |
| Для взрывоопасной зоны по пыли (Ex)EF008404 | Нет (без) |
| Степень защиты (NEMA)EF011959 | 1 |
Электрические и световые параметры 1
| Номин напряжение изоляции UiEF001366 | 400 В |
|---|
Материалы и конструкция 5
| ЦветEF000007 | Серый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Необработанная |
| МатериалEF002169 | Полипропилен |
| С экранированиемEF005032 | Нет |
| Тип проходного корпусаEF007661 | Уплотнительная мембрана |
Монтаж и подключение 4
| Тип монтажаEF000003 | Настенно-потолочное крепление |
|---|---|

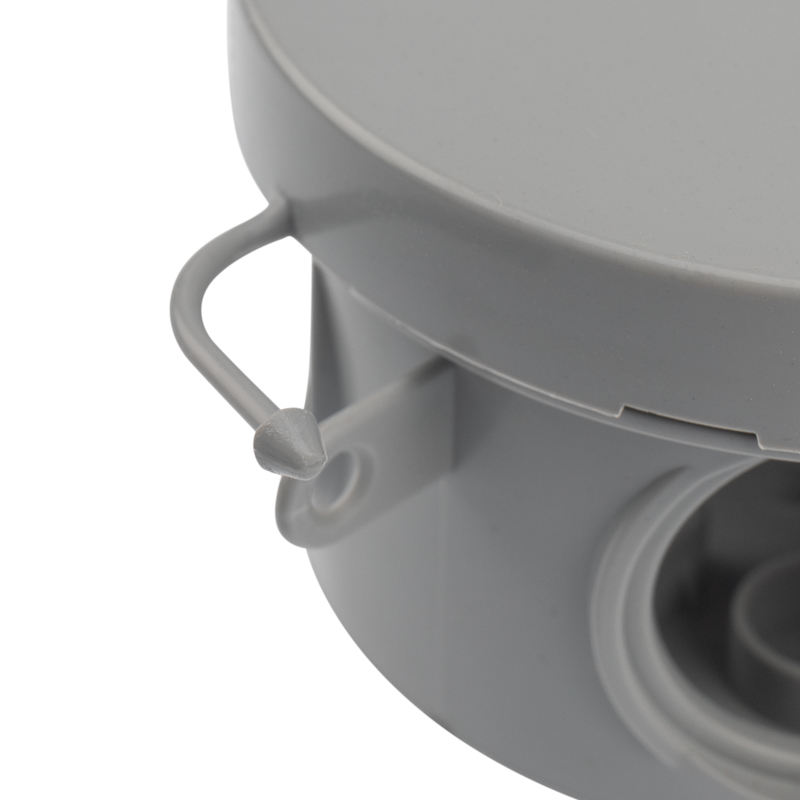

| Крепление крышкиEF004586 | Защелкивание |
| Монтаж в почвуEF012570 | Нет |
| Монтаж под водойEF012571 | Нет |
Классификация и назначение 5
| ФормаEF000051 | Круглый (-ая,-ое) |
|---|---|

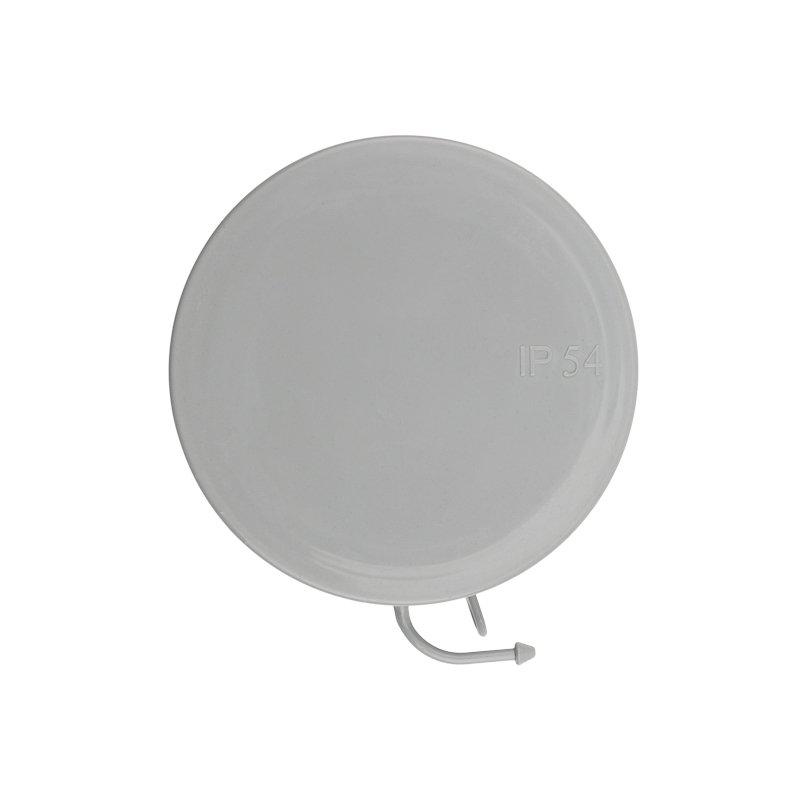

| Тип крышкиEF007663 | Крышка-заглушка |
| Форма крышкиEF009212 | Крышка-заглушка |
| Применениеданные поставщика | Защите кабельных соединений |
| Серияданные поставщика | Коробка распаячная |
Прочие характеристики 10
| Оснащение или установленное оборудованиеEF000557 | Нет (без) |
|---|---|
| Герметизирующая или уплотняемая - -ийEF001454 | Нет |
| Сохранение работоспособности (целостность цепи)EF001613 | Нет (без) |
| Количество вводовEF003593 | 4 |
| Устойчивый к атмосферным воздействиямEF005436 | Нет |
| Ввод с тыльной стороныEF005604 | Нет |
| Возможность состыковки друг с другомEF006169 | Нет |
| Литьевой (-ая)EF009476 | Нет |
| Литейный компаунд в комплектеEF009477 | Нет |
| Прозрачная крышкаEF011401 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 65 мм |
|---|---|
| ГлубинаEF000049 | 40 мм |
| ДиаметрEF000551 | 65 мм |
| ДлинаEF001438 | 65 мм |
| Макс поперечное сечение проводникаEF004969 | 35 мм кв. |
| Высота изделияданные поставщика | 4 см |
| Длина изделияданные поставщика | 6.5 см в единицах производителя |
| Ширина изделияданные поставщика | 6.5 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 7.6 × 6.9 × 4.3 | 0.036 | — | |
| Базовая единица шт | 10 шт | 65 × 65 × 40 | 0.043 | — | |
| Групповая упаковка упак (180 шт) | 180 шт | 48.1 × 41 × 27.1 см | 7.818 | 0.053 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 7.6 × 6.9 × 4.3
- Вес, кг
- 0.036
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 65 × 65 × 40
- Вес, кг
- 0.043
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (180 шт)
- В упаковке
- 180 шт
- Габариты
- 48.1 × 41 × 27.1 см
- Вес, кг
- 7.818
- Объём, м³
- 0.053
- EAN / GTIN
