REXANT

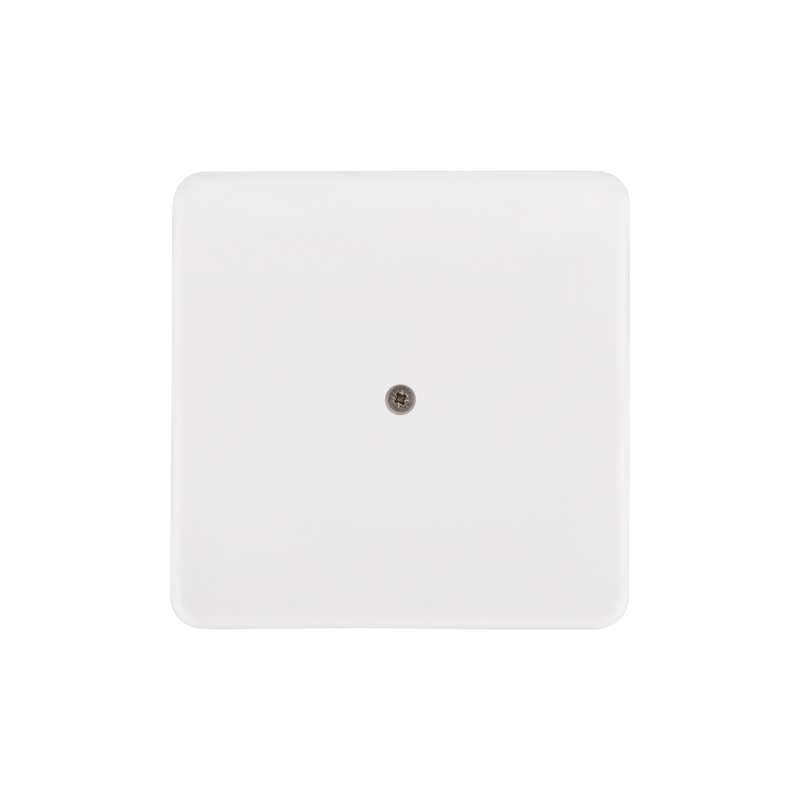

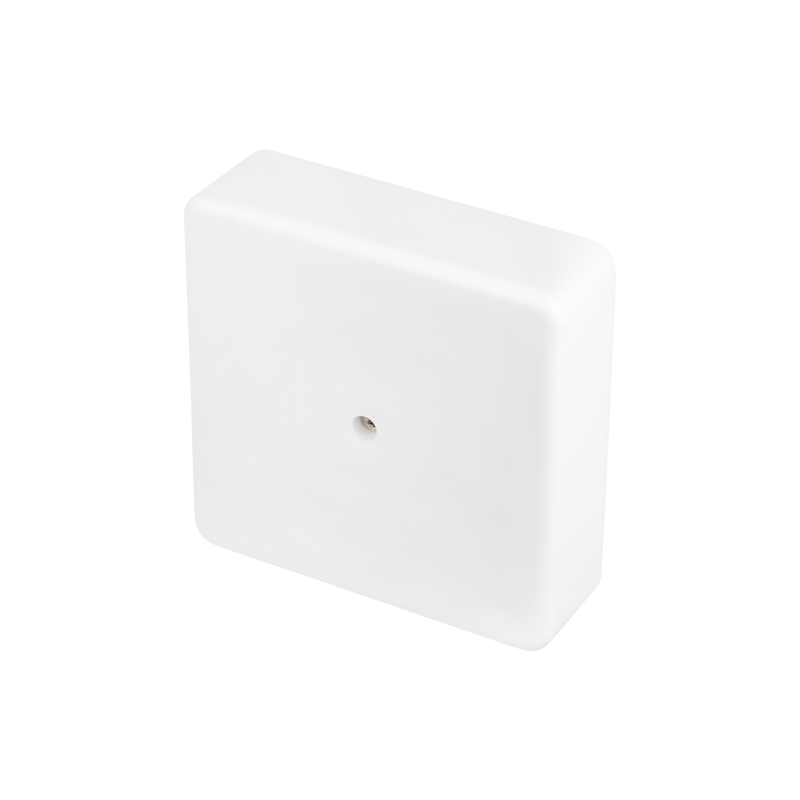

Коробка распаячная ОУ для кабель-канала, 100х100х29мм, белая, IP40 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002600
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина100 мм
Глубина29 мм
Диаметр100 мм
Номин напряжение изоляции Ui450 В
Длина100 мм
Рабочая температура-25–60 °C
Тип монтажаНастенно-потолочное крепление
ФормаКвадратный (-ая,-ое)
Описание и назначение
Распаячная коробка предназначена для разветвления проводов и кабелей. Применяется для скрытия и дополнительной защиты мест коммутации. Используется как часть системы электрической канализации, состоящей из кабельных каналов.

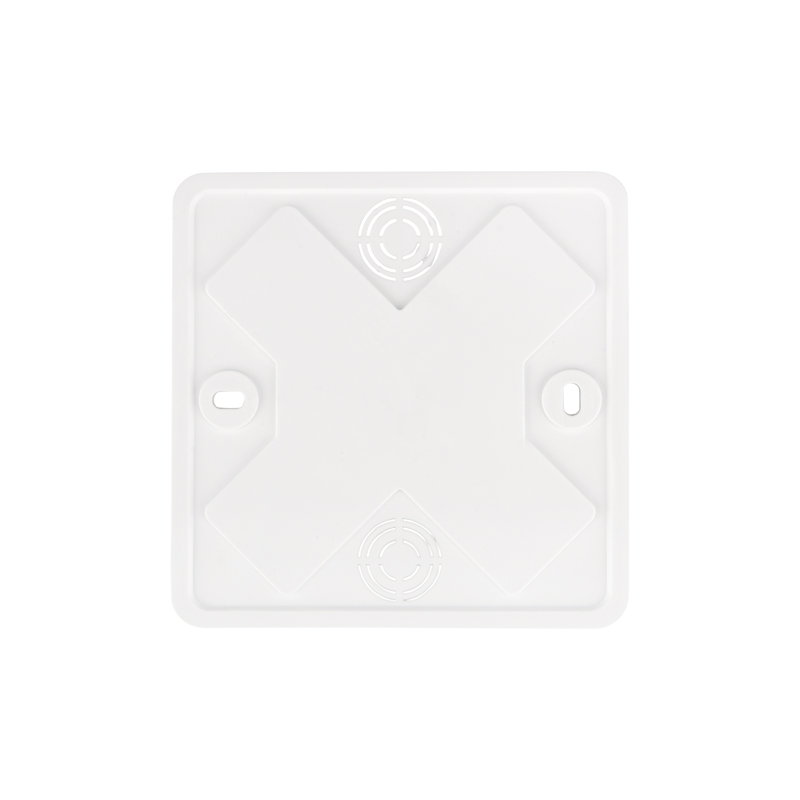

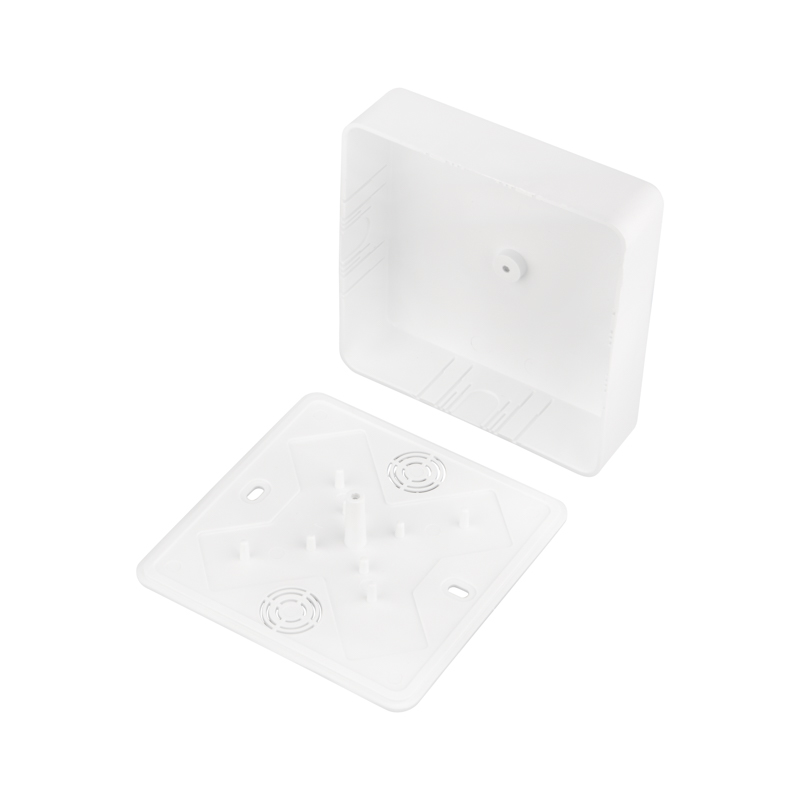

На внутренней стенке изделия располагаются специальные насечки, которые позволяют быстро и удобно организовать отверстия для ввода кабелей.
Коробка изготовлена из пластика белого цвета, отличается прочной конструкцией и долговечностью.
Степень защиты IP40 обеспечивает надежную защиту соединений от пыли и влаги.
Размер коробки – 100х100х29 мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Рабочая температураEF001742 | -25–60 °C |
| Температура эксплуатацииEF002386 | -25–60 |
| Взрывобезопасное исполнениеEF004191 | Нет |
| Степень защиты - IPEF005474 | IP40 |
Электрические и световые параметры 1
| Номин напряжение изоляции UiEF001366 | 450 В |
|---|
Материалы и конструкция 4
| ЦветEF000007 | Белый |
|---|---|
| МатериалEF002169 | Пластик |
| С экранированиемEF005032 | Нет |
| Тип проходного корпусаEF007661 | Преднамечен. выбиваем. (штампов.-высечное) отверст |
Монтаж и подключение 4
| Тип монтажаEF000003 | Настенно-потолочное крепление |
|---|---|
| Крепление крышкиEF004586 | Прочее |
| Монтаж в почвуEF012570 | Нет |
| Монтаж под водойEF012571 | Нет |
Классификация и назначение 5
| ФормаEF000051 | Квадратный (-ая,-ое) |
|---|---|
| Тип крышкиEF007663 | Нет (без) |
| Форма крышкиEF009212 | Нет (без) |
| Применениеданные поставщика | Разветвление проводов и кабеля |
| Серияданные поставщика | Коробка распаячная |
Прочие характеристики 9
| Оснащение или установленное оборудованиеEF000557 | Нет (без) |
|---|---|
| Герметизирующая или уплотняемая - -ийEF001454 | Нет |
| Количество вводовEF003593 | 2 |
| Устойчивый к атмосферным воздействиямEF005436 | Нет |
| Ввод с тыльной стороныEF005604 | Нет |
| Возможность состыковки друг с другомEF006169 | Нет |
| Литьевой (-ая)EF009476 | Нет |
| Литейный компаунд в комплектеEF009477 | Нет |
| Прозрачная крышкаEF011401 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 100 мм |
|---|---|
| ГлубинаEF000049 | 29 мм |
| ДиаметрEF000551 | 100 мм |
| ДлинаEF001438 | 100 мм |
| Высота изделияданные поставщика | 2.9 см |
| Длина изделияданные поставщика | 10 см в единицах производителя |
| Ширина изделияданные поставщика | 10 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 14.5 × 12 × 2.8 | 0.052 | 0.001 | |
| Групповая упаковка упак (60 шт) | 60 шт | 44 × 33.1 × 23.9 см | 3.591 | 0.035 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 14.5 × 12 × 2.8
- Вес, кг
- 0.052
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка упак (60 шт)
- В упаковке
- 60 шт
- Габариты
- 44 × 33.1 × 23.9 см
- Вес, кг
- 3.591
- Объём, м³
- 0.035
- EAN / GTIN
