REXANT

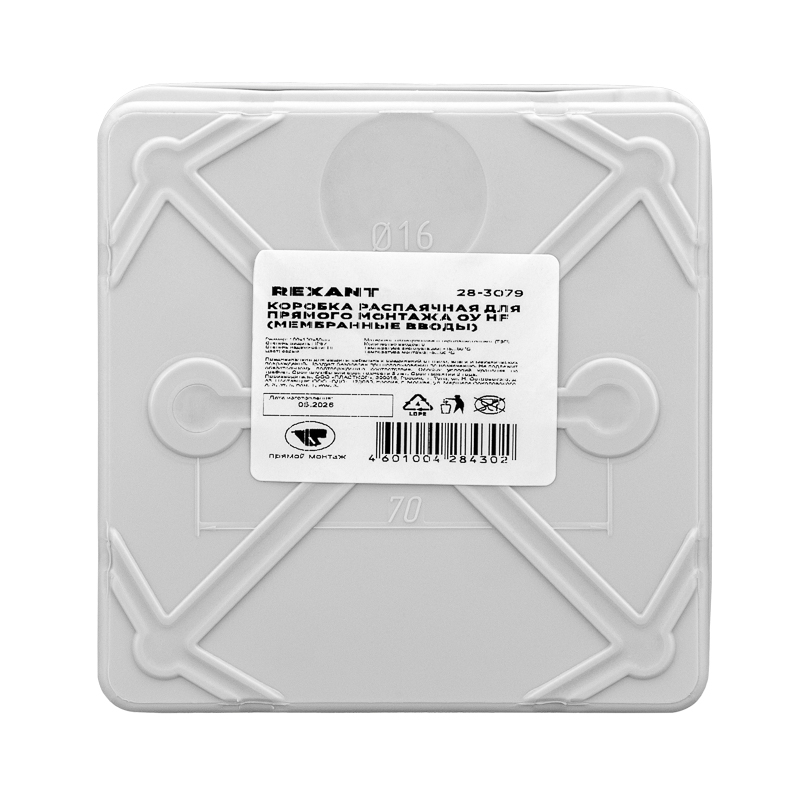

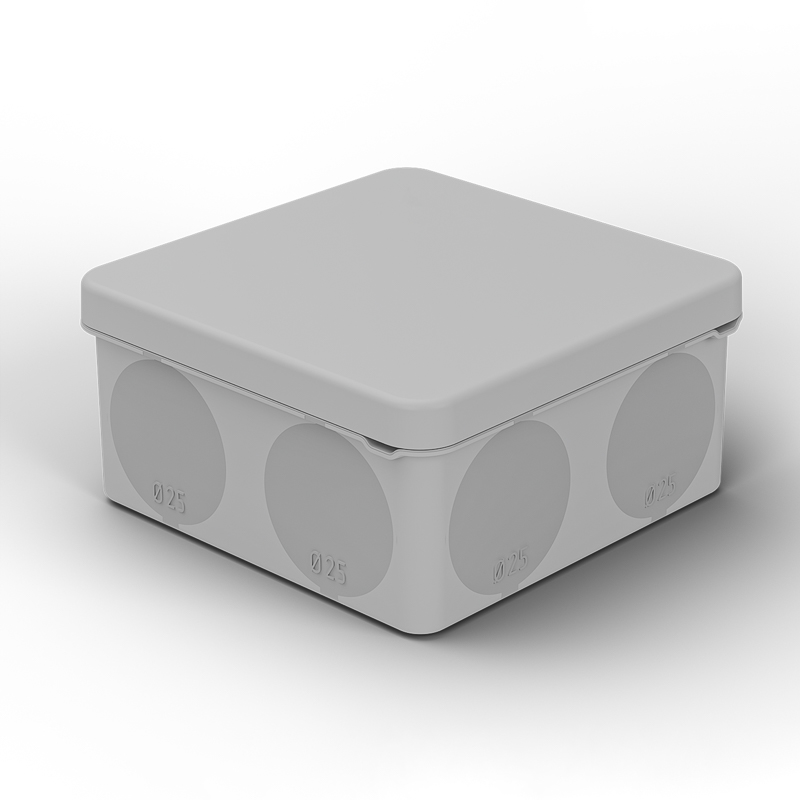

Коробка распаячная для прямого монтажа ОУ, HF, 100х100х50мм, IP67 (мембранные вводы) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002600
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина100 мм
Глубина50 мм
Диаметр100 мм
Длина100 мм
Рабочая температура-45–60 °C
Тип монтажаУниверсальный (-ая)
Модель/исполнениеРаспределительная коробка
ФормаКвадратный (-ая,-ое)
Описание и назначение
Распаячная коробка предназначена для защиты кабельных соединений от пыли, влаги и механических повреждений.

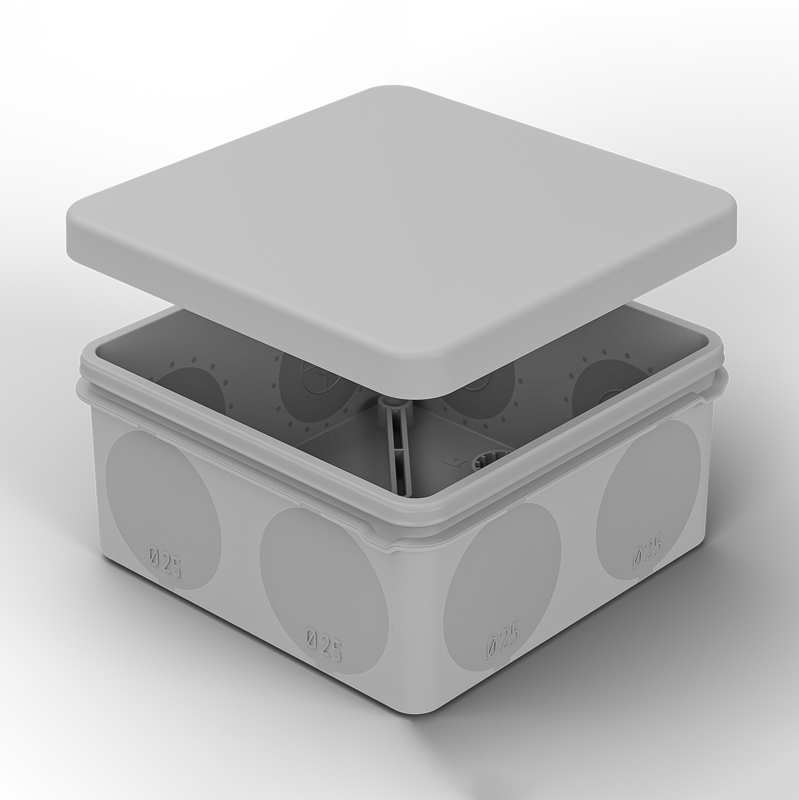

Коробка имеет монолитное исполнение с уплотнителем и мембранами, благодаря чему достигается высокая степень защиты от пыли и влаги IP67. Исполнение УХЛ1 позволяет размещать изделие на открытом воздухе.
Наличие уплотнителя в месте крепления крышки предотвращает проникновение пыли, грязи и влаги внутрь коробки, обеспечивая дополнительную защиту электрических соединений.
Распаячная коробка изготовлена из материалов, не содержащих галогены, что делает ее экологически безопасной. Оснащена герметичными отверстиями для крепления.
Коробку можно установить различными способами, включая использование монтажного пистолета и саморезов.
Цвет – серый.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Рабочая температураEF001742 | -45–60 °C |
| Температура эксплуатацииEF002386 | -45–60 |
| Взрывобезопасное исполнениеEF004191 | Нет |
| Степень защиты - IPEF005474 | IP67 |
Материалы и конструкция 5
| ЦветEF000007 | Серый |
|---|---|
| Модель/исполнениеEF000010 | Распределительная коробка |
| МатериалEF002169 | Пластик |
| С экранированиемEF005032 | Нет |
| Тип проходного корпусаEF007661 | Уплотнительная мембрана |
Монтаж и подключение 4
| Тип монтажаEF000003 | Универсальный (-ая) |
|---|---|
| Крепление крышкиEF004586 | Защелкивание |
| Монтаж в почвуEF012570 | Нет |
| Монтаж под водойEF012571 | Нет |
Классификация и назначение 5
| ФормаEF000051 | Квадратный (-ая,-ое) |
|---|---|
| Тип крышкиEF007663 | Крышка-заглушка |
| Форма крышкиEF009212 | Защелкивающийся разъем (характерный для бренда) |
| Применениеданные поставщика | Защита кабельных соединений |
| Серияданные поставщика | Коробка распаячная |
Прочие характеристики 9
| Оснащение или установленное оборудованиеEF000557 | Нет (без) |
|---|---|
| Герметизирующая или уплотняемая - -ийEF001454 | Нет |
| Количество вводовEF003593 | 8 |
| Устойчивый к атмосферным воздействиямEF005436 | Нет |
| Ввод с тыльной стороныEF005604 | Нет |
| Возможность состыковки друг с другомEF006169 | Нет |
| Литьевой (-ая)EF009476 | Нет |
| Литейный компаунд в комплектеEF009477 | Нет |
| Прозрачная крышкаEF011401 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 100 мм |
|---|---|
| ГлубинаEF000049 | 50 мм |
| ДиаметрEF000551 | 100 мм |
| ДлинаEF001438 | 100 мм |
| Высота изделияданные поставщика | 5 см |
| Длина изделияданные поставщика | 10 см в единицах производителя |
| Ширина изделияданные поставщика | 10 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 11.1 × 10.7 × 5 см | 0.09 | 0.001 | |
| Групповая упаковка спец упаковка упак (48 шт) | 48 шт | 45.7 × 34.4 × 24.5 см | 4.961 | 0.039 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 11.1 × 10.7 × 5 см
- Вес, кг
- 0.09
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (48 шт)
- В упаковке
- 48 шт
- Габариты
- 45.7 × 34.4 × 24.5 см
- Вес, кг
- 4.961
- Объём, м³
- 0.039
- EAN / GTIN
