REXANT

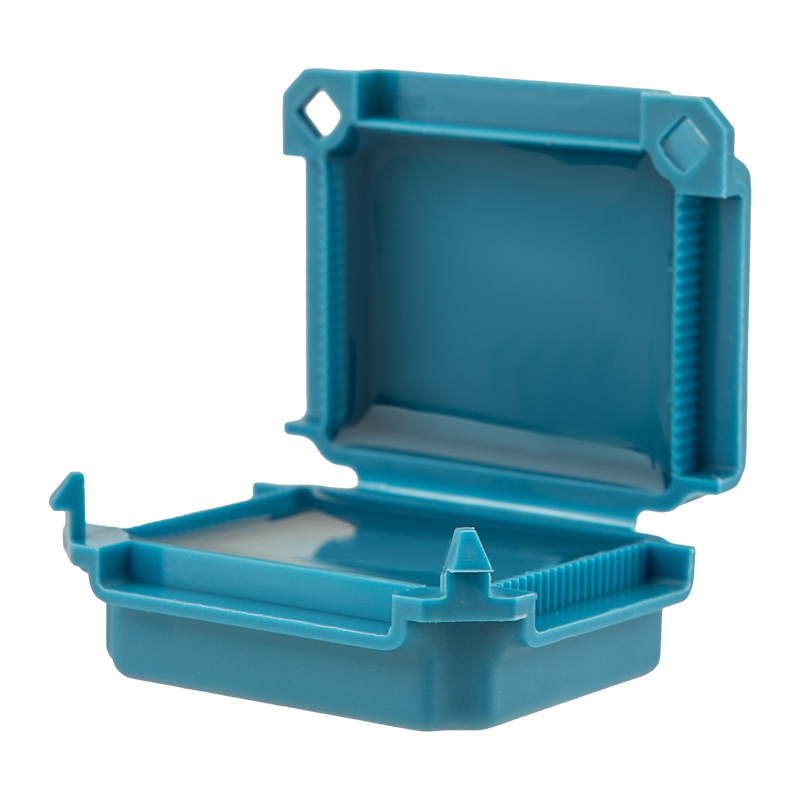

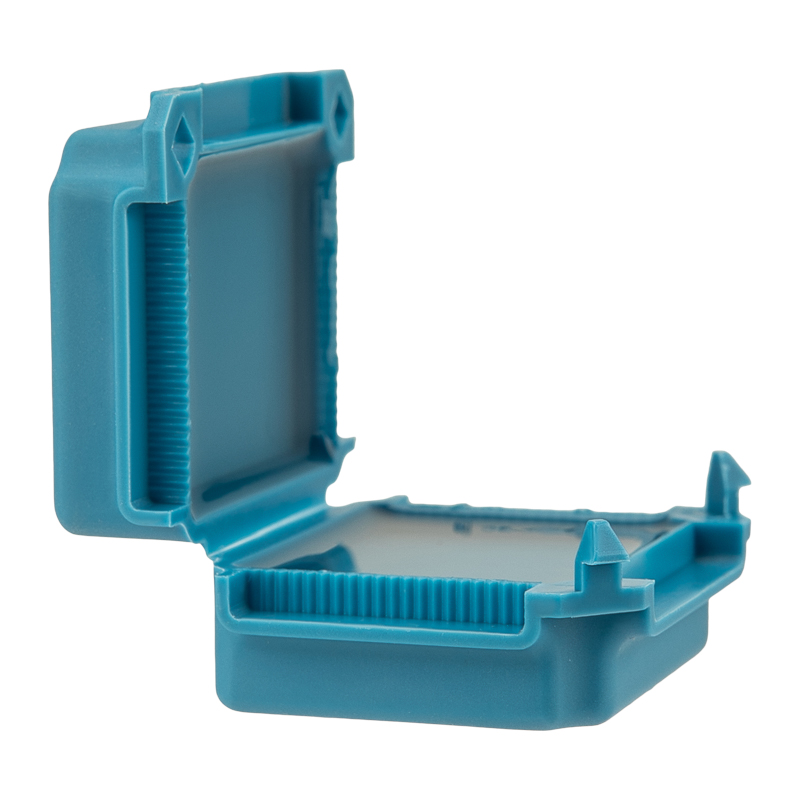

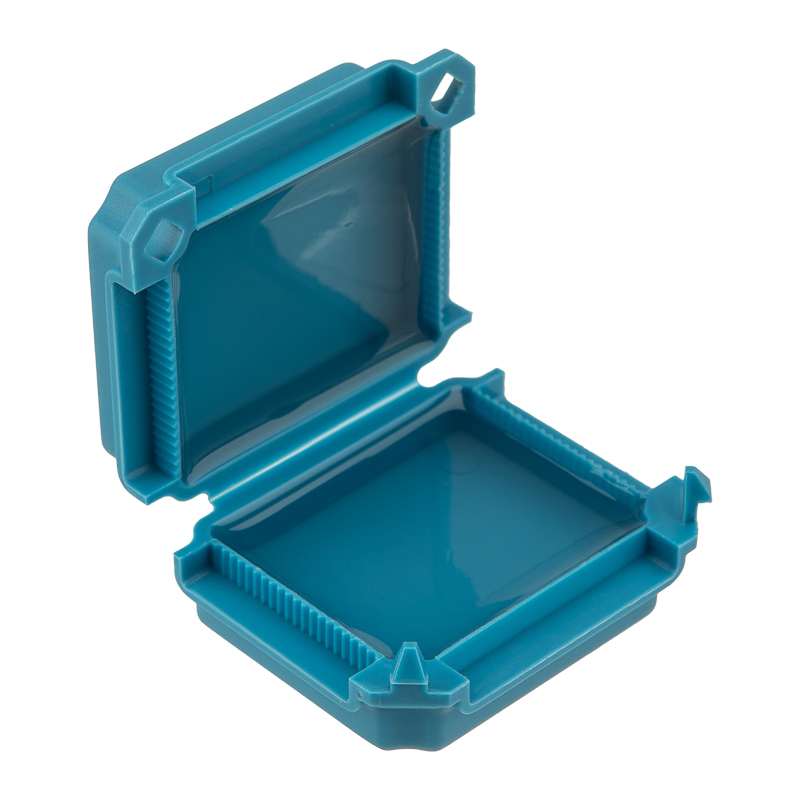

Коробка влагозащитная гелевая для клемм СМК 3-проводных REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002713
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина37 мм
Глубина24 мм
Длина45 мм
Рабочая температура-45–90 °C
Тип монтажаОткрытой установки
МатериалПластик
Крепление крышкиЗащелкивание
Степень защиты - IPIP54
Описание и назначение
Инновационная серия влагозащитных коробок с гелевым наполнением используется для быстрой и качественной защиты клеммных соединений от влаги и конденсата. Применяется при дополнительной изоляции соединений, расположенных в помещениях с высокой влажностью или на открытом пространстве.
Коробка может использоваться при установке подземных и подводных соединений, погружных насосов, подсветки зданий или газонов, в подрозетниках наружной установки, на сельхоз предприятиях, в теплицах и т.д.

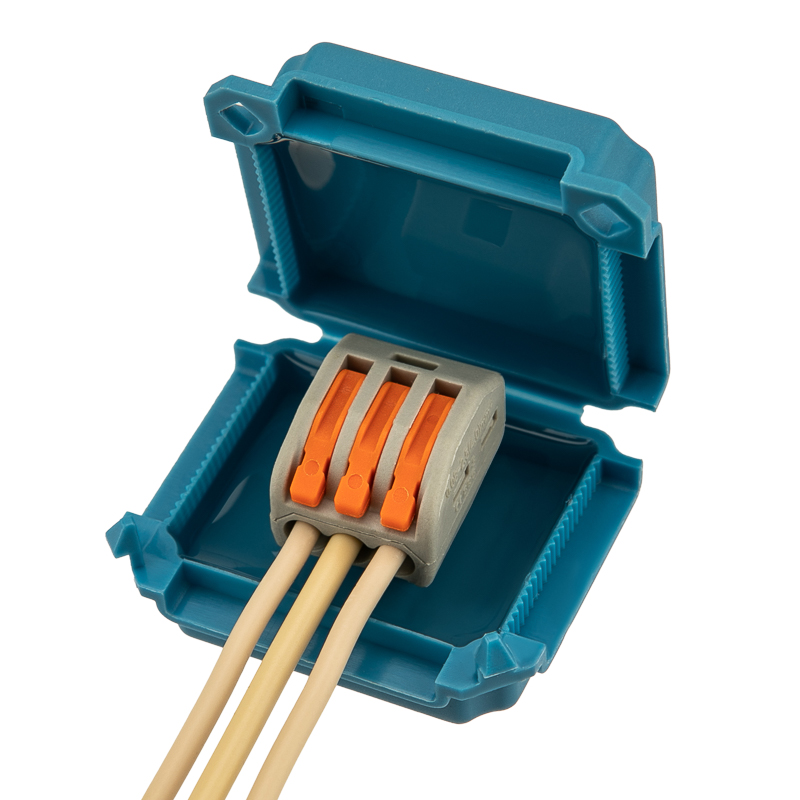

Установите клемму с подключенными проводами внутрь коробки и закройте крышку. Эластичный силиконовый гель полностью закроет доступ влаги и воздуха внутрь клеммного зажима.
Силиконовый гель сохраняет эластичность в течение всего срока службы, обеспечивает защитные и изоляционные функции, не токсичен, устойчив к ультрафиолетовому излучению.

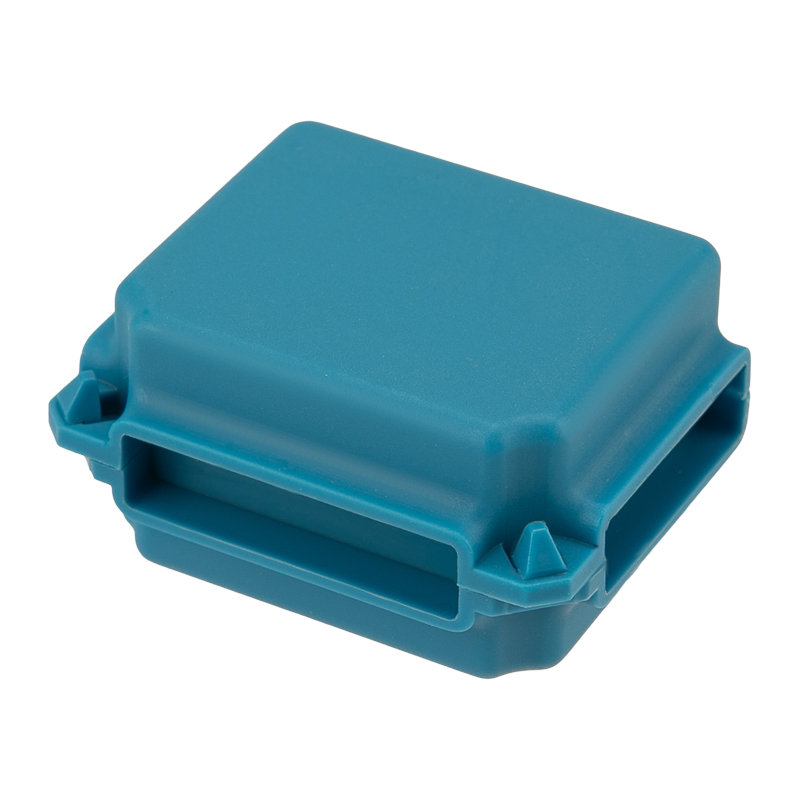

Корпус выполнен с гибкими стенками и позволяет легко завести кабель с трех сторон.
Совместимы с клеммами серии СМК, КВ, ЗВИ, КЗВИ, КСП, СИЗ, ответвителями ОВ и др.
Клеммы в комплект не входят!
Характеристики:
Материал корпуса: Полипропилен
Наполнение: силикон
Степень защиты: IP54
Температура монтажа: -10°C...+50°C
Рабочая температура -45°C...+90°C

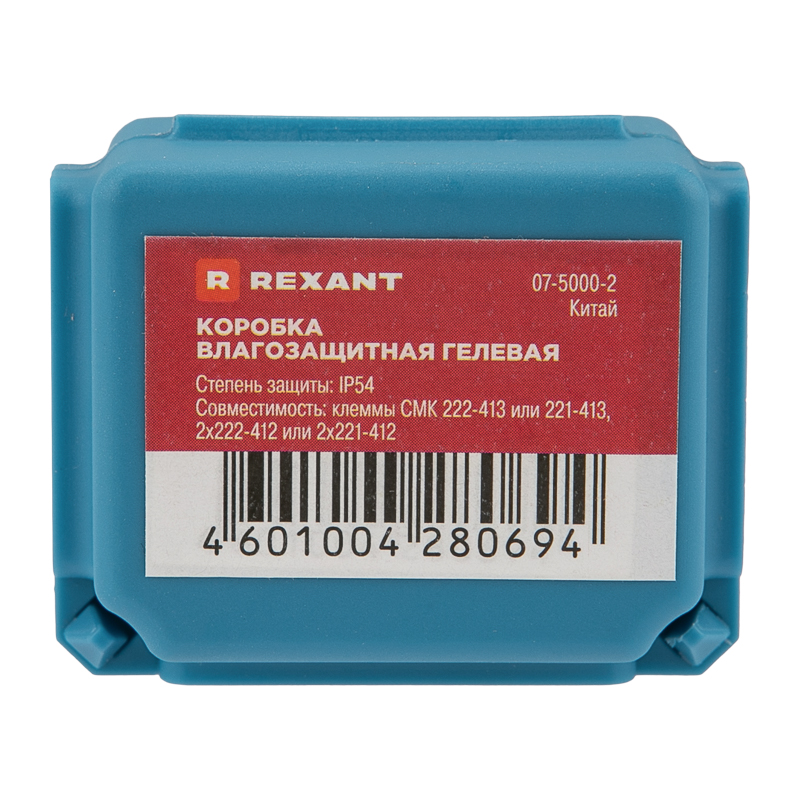

Совместимость: клеммы СМК 222-413 или 221-413, 2х222-412 или 2х221-412
Внутренние размеры: 35,4х29х18 мм
Внешние размеры: 45х37х24 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Свободный от галогеновEF000025 | Да |
|---|---|
| Рабочая температураEF001742 | -45–90 °C |
| Температура эксплуатацииEF002386 | -45–90 |
| Взрывобезопасное исполнениеEF004191 | Нет |
| Степень защиты - IPEF005474 | IP54 |
Материалы и конструкция 2
| ЦветEF000007 | Синий |
|---|---|
| МатериалEF002169 | Пластик |
Монтаж и подключение 2
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| Крепление крышкиEF004586 | Защелкивание |
Классификация и назначение 2
| Применениеданные поставщика | Защита клеммных соединений |
|---|---|
| Серияданные поставщика | Коробка для клемм |
Прочие характеристики 6
| Возможно расширениеEF001088 | Нет |
|---|---|
| С прозрачной крышкойEF001094 | Нет |
| С крышкойEF001187 | Да |
| Герметизирующая или уплотняемая - -ийEF001454 | Нет |
| Количество вводовEF003593 | 3 |
| Наполнениеданные поставщика | Силикон |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 37 мм |
|---|---|
| ГлубинаEF000049 | 24 мм |
| ДлинаEF001438 | 45 мм |
| Высота изделияданные поставщика | 2.4 см |
| Длина изделияданные поставщика | 4.5 см в единицах производителя |
| Ширина изделияданные поставщика | 3.7 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 52 × 38 × 26 | 0.027 | — | |
| Групповая упаковка кор (240 шт) | 240 шт | 36.5 × 23 × 22 см | 6.922 | 0.018 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт | 22.1 × 14.2 × 2.6 см | 0.274 | 0.001 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 52 × 38 × 26
- Вес, кг
- 0.027
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (240 шт)
- В упаковке
- 240 шт
- Габариты
- 36.5 × 23 × 22 см
- Вес, кг
- 6.922
- Объём, м³
- 0.018
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 22.1 × 14.2 × 2.6 см
- Вес, кг
- 0.274
- Объём, м³
- 0.001
- EAN / GTIN
