Изображение может отличаться от конкретного исполнения.
REXANT

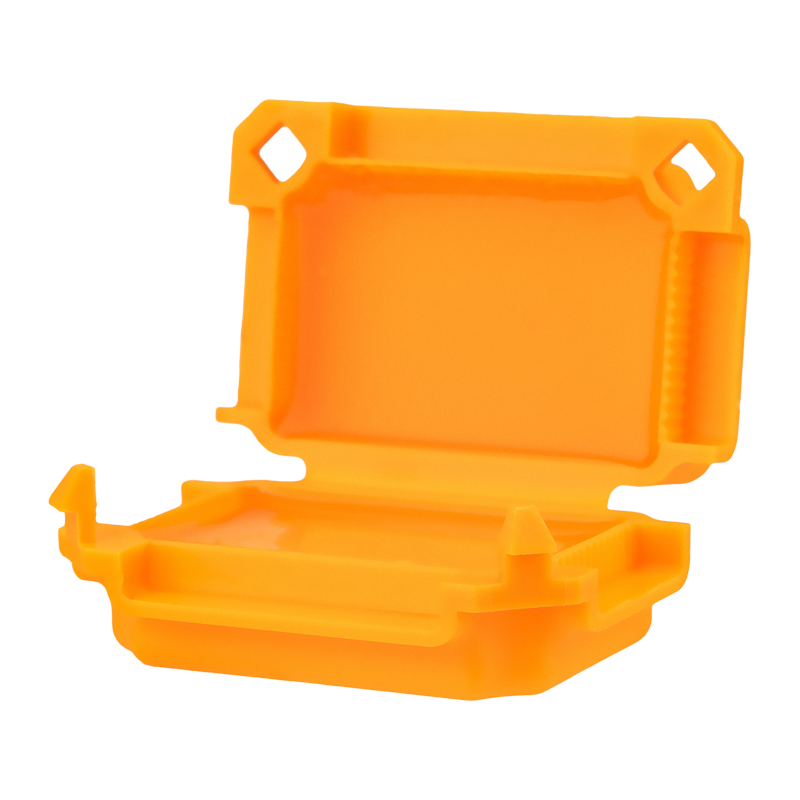

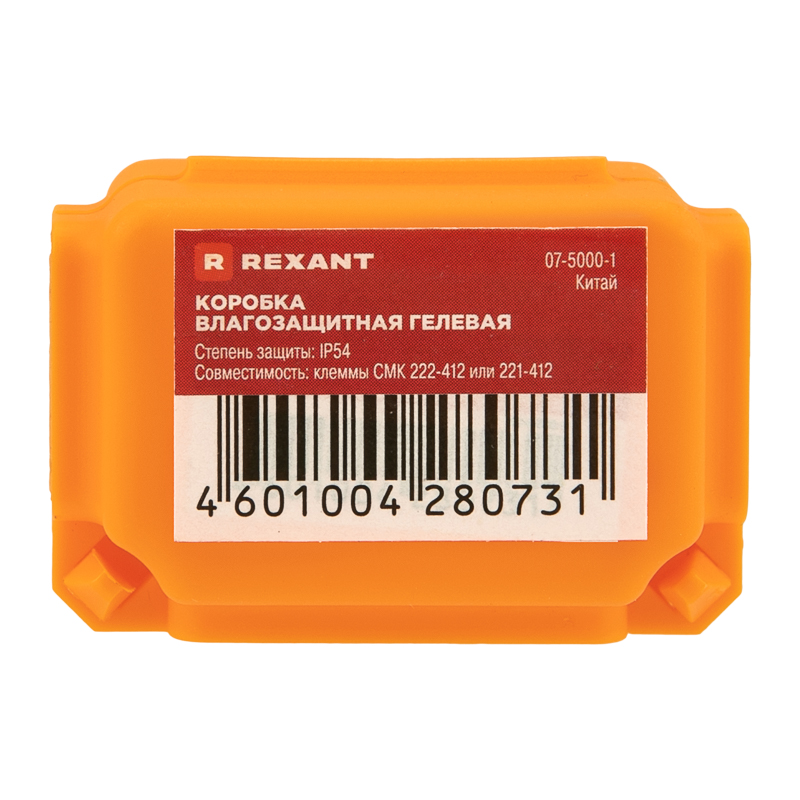

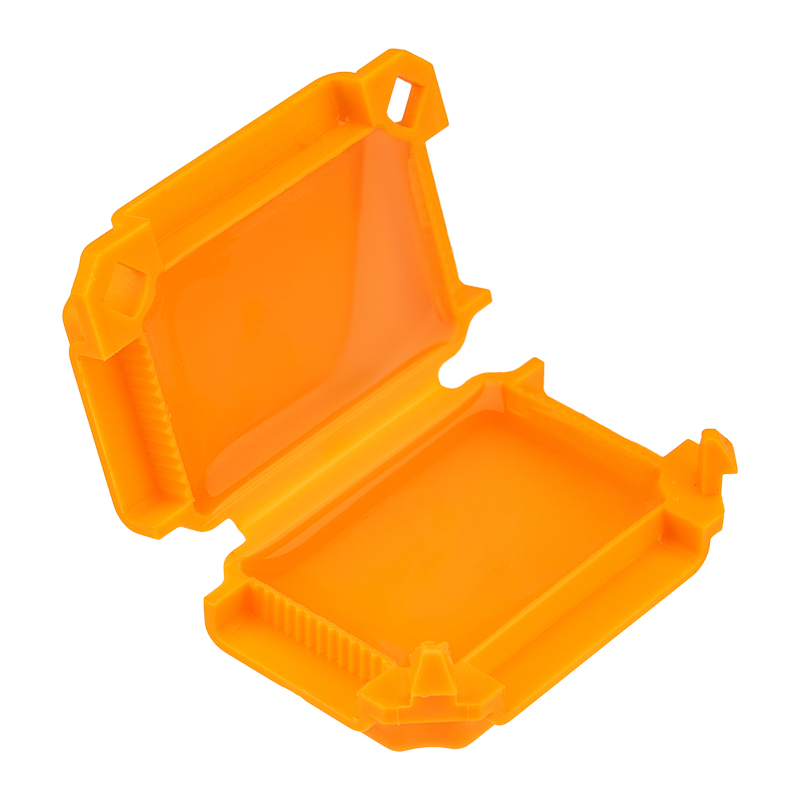

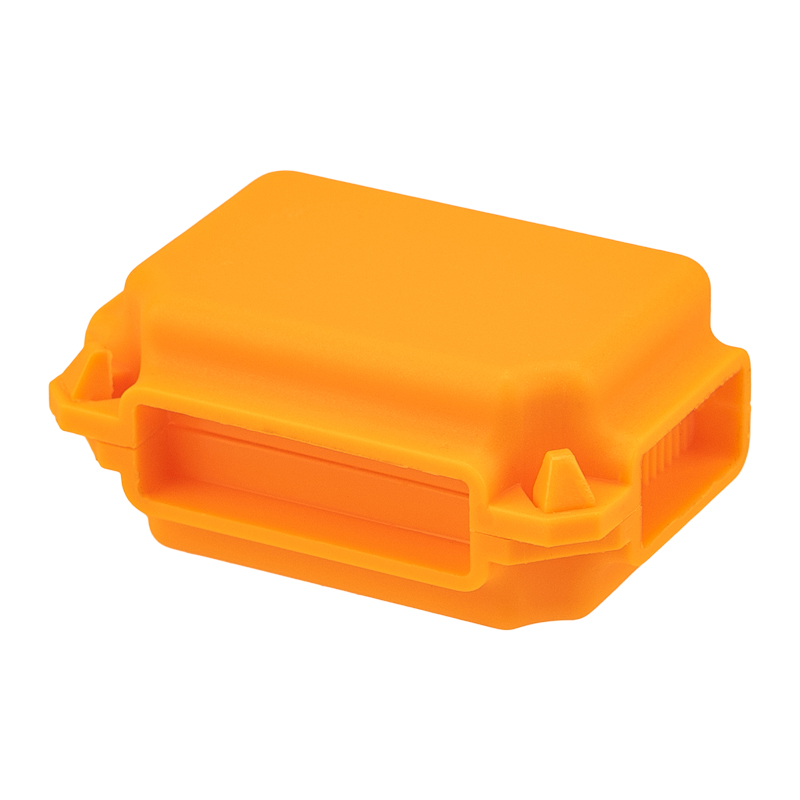

Коробка влагозащитная гелевая для клемм СМК 2-проводных REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002713
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина28 мм
Глубина19 мм
Длина41 мм
Рабочая температура-45–90 °C
Тип монтажаОткрытой установки
МатериалПластик
Крепление крышкиЗащелкивание
Степень защиты - IPIP54
Описание и назначение
Инновационная серия влагозащитных коробок с гелевым наполнением используется для быстрой и качественной защиты клеммных соединений от влаги и конденсата. Применяется при дополнительной изоляции соединений, расположенных в помещениях с высокой влажностью или на открытом пространстве.
Коробка может использоваться при установке подземных и подводных соединений, погружных насосов, подсветки зданий или газонов, в подрозетниках наружной установки, на сельхоз предприятиях, в теплицах и т.д.

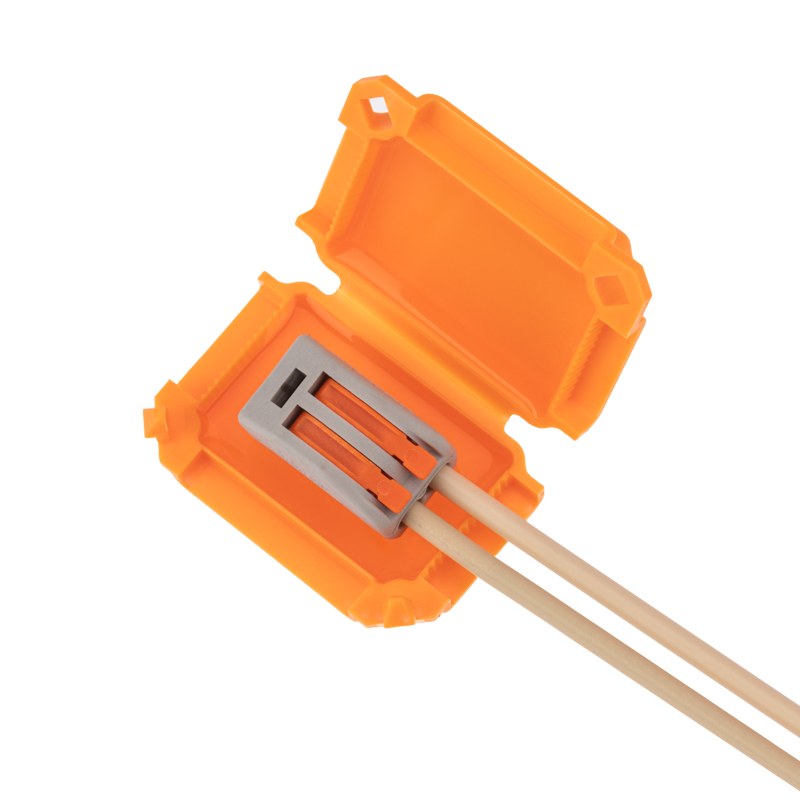

Установите клемму с подключенными проводами внутрь коробки и закройте крышку. Эластичный силиконовый гель полностью закроет доступ влаги и воздуха внутрь клеммного зажима.
Силиконовый гель сохраняет эластичность в течение всего срока службы, обеспечивает защитные и изоляционные функции, не токсичен, устойчив к ультрафиолетовому излучению.

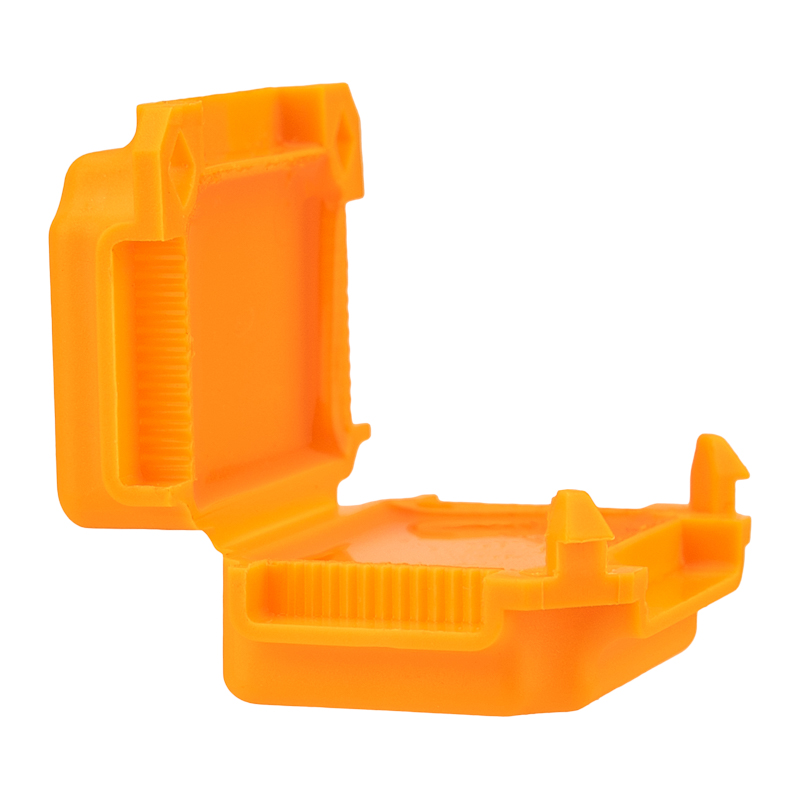

Корпус выполнен с гибкими стенками и позволяет легко завести кабель с трех сторон.
Совместимы с клеммами серии СМК, КВ, ЗВИ, КЗВИ, КСП, СИЗ, ответвителями ОВ и др.
Клеммы в комплект не входят!
Характеристики:
Материал корпуса: Полипропилен
Наполнение: силикон
Степень защиты: IP54
Температура монтажа: -10°C...+50°C
Рабочая температура -45°C...+90°C
Совместимость: клеммы СМК 222-412 или 221-412
Внутренние размеры: 31,4х20,8х15,5 мм
Внешние размеры: 41х28х19 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Свободный от галогеновEF000025 | Да |
|---|---|
| Рабочая температураEF001742 | -45–90 °C |
| Температура эксплуатацииEF002386 | -45–90 |
| Взрывобезопасное исполнениеEF004191 | Нет |
| Степень защиты - IPEF005474 | IP54 |
Материалы и конструкция 2
| ЦветEF000007 | Оранжевый |
|---|---|
| МатериалEF002169 | Пластик |
Монтаж и подключение 2
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| Крепление крышкиEF004586 | Защелкивание |
Классификация и назначение 2
| Применениеданные поставщика | Защита клеммных соединений |
|---|---|
| Серияданные поставщика | Коробка для клемм |
Прочие характеристики 6
| Возможно расширениеEF001088 | Нет |
|---|---|
| С прозрачной крышкойEF001094 | Нет |
| С крышкойEF001187 | Да |
| Герметизирующая или уплотняемая - -ийEF001454 | Нет |
| Количество вводовEF003593 | 2 |
| Наполнениеданные поставщика | Силикон |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 28 мм |
|---|---|
| ГлубинаEF000049 | 19 мм |
| ДлинаEF001438 | 41 мм |
| Высота изделияданные поставщика | 1.9 см |
| Длина изделияданные поставщика | 4.1 см в единицах производителя |
| Ширина изделияданные поставщика | 2.8 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 12 шт | 42 × 38 × 26 | 0.015 | — | |
| Групповая упаковка кор (240 шт) | 240 шт | 34.5 × 18.5 × 24.5 см | 3.87 | 0.016 | |
| Групповая упаковка упак (12 шт) | 12 шт | 21.8 × 14.3 × 2.3 см | 0.179 | 0.001 |
-
Базовая единица шт
- В упаковке
- 12 шт
- Габариты
- 42 × 38 × 26
- Вес, кг
- 0.015
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (240 шт)
- В упаковке
- 240 шт
- Габариты
- 34.5 × 18.5 × 24.5 см
- Вес, кг
- 3.87
- Объём, м³
- 0.016
- EAN / GTIN
-
Групповая упаковка упак (12 шт)
- В упаковке
- 12 шт
- Габариты
- 21.8 × 14.3 × 2.3 см
- Вес, кг
- 0.179
- Объём, м³
- 0.001
- EAN / GTIN
