Изолятор ступенчатый ИСв4-40 (М10) силовой с болтом IEK
IEK · артикул YIS11-4-40-8-B
Изображение может отличаться от конкретного исполнения.
IEK

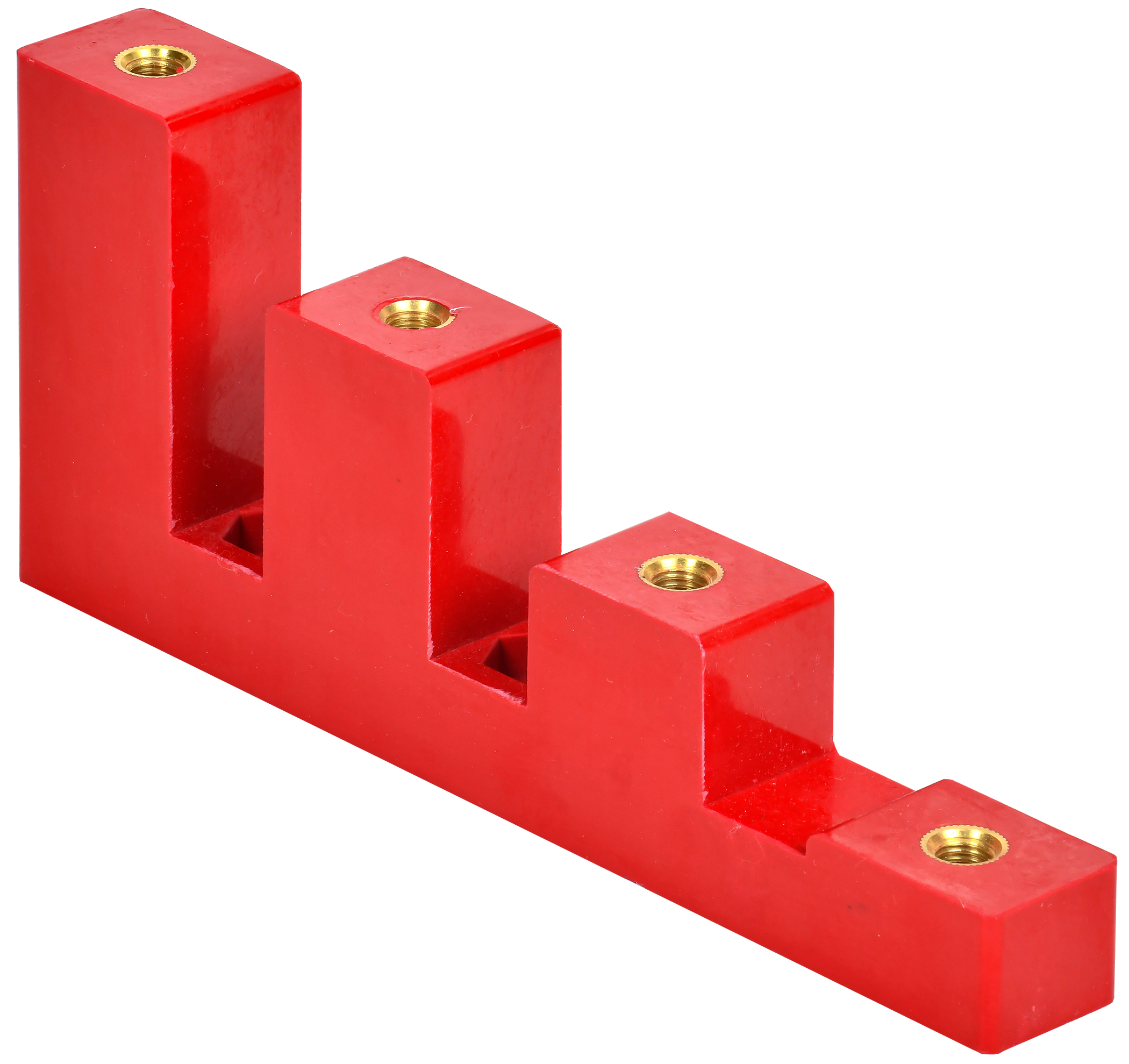

Изолятор ступенчатый ИСв4-40 (М10) силовой IEK
ИсточникКаталог IEK
КлассификацияEC001166
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу YIS11-4-40-8.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина229 мм
Высота100 мм
Глубина30 мм
Вес560 г
Номин раб напряжение660 В
Длина резьбы15 мм
Замены и аналоги
Все варианты: 4
Техподбор · похожий по характеристикам · совпадение 90%
Изолятор шинный 900А 18кВ Лесенка без болта EKF PROxima
EKF · артикул plc-sl-900-wb · другой бренд
Техподбор · похожий по характеристикам · совпадение 90%
Изолятор шинный 900А 18кВ Лесенка EKF PROxima
EKF · артикул plc-sl-900 · другой бренд
Описание и назначение
Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.
Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами.
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001166.
Условия эксплуатации и безопасность 1
| Температура эксплуатации | -60...80 °C |
|---|
Электрические и световые параметры 5
| Номин раб напряжение | 660 В |
|---|---|
| Количество полюсов | 4 |
| Макс. номин. ток | 900 А |
| Кратковрем выдерж напряж промышл частотыданные поставщика | 3 кВ |
| Напряж пробоя изоляции промышл частотыданные поставщика | 14 кВ |
Материалы и конструкция 3
| Цвет | Красный |
|---|---|
| Вид или марка материала | Полиамид усиленный стекловолокном |
| Материал | Полимерный материал |
Монтаж и подключение 1
| Момент затяжки болтов крепленния шинданные поставщика | 10 нм |
|---|
Механические характеристики 2
| Предел прочности на изгибданные поставщика | 125 Мпа |
|---|---|
| Разрушающий крутящий моментданные поставщика | 60 нм |
Классификация и назначение 1
| Тип конструкции | Изолятор ступенчатый |
|---|
Прочие характеристики 4
| Расстояние между шинами | 63 мм |
|---|---|
| Выдерж напряж грозового импульсаданные поставщика | 18 кВ |
| Диам отв под крепежные болты в шинахданные поставщика | 11 мм |
| Пакет шин 5(3), 10(2)данные поставщика | Нет |
Размеры и упаковка
Изделие
| Ширина | 229 мм |
|---|---|
| Высота | 100 мм |
| Глубина | 30 мм |
| Вес | 560 г |
| Длина резьбы | 15 мм |
| Метрический размер резьбы - М | 10 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.229 × 0.1 × 0.03 м | 0.6 | 0.000501 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 2 шт | 0.23 × 0.1 × 0.06 м | 1.2 | 0.00138 | |
| TRANSPORTING ГОФРОКОРОБ | 40 шт | 0.315 × 0.265 × 0.24 м | 24 | 0.020034 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.229 × 0.1 × 0.03 м
- Вес, кг
- 0.6
- Объём, м³
- 0.000501
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 2 шт
- Габариты
- 0.23 × 0.1 × 0.06 м
- Вес, кг
- 1.2
- Объём, м³
- 0.00138
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 40 шт
- Габариты
- 0.315 × 0.265 × 0.24 м
- Вес, кг
- 24
- Объём, м³
- 0.020034
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 6; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Техподбор
Аналоги по техническим характеристикам 3
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Среди вариантов есть модели других брендов. Перед заказом сверьте исполнение, подключение и монтаж.
Похожие по характеристикам
Совпадает большая часть характеристик. Правила замены для этого вида товаров ещё не заданы, поэтому сверьте параметры.
ТехподборДругой бренд
Изолятор шинный 900А 18кВ Лесенка без болта EKF PROxima
EKF · артикул plc-sl-900-wb · совпадение 90%
ТехподборДругой бренд
Изолятор шинный 900А 18кВ Лесенка EKF PROxima
EKF · артикул plc-sl-900 · совпадение 90%
Техподбор
Расстояние между шинами (EF002638): 63 мм → 63...68 мм
Метрический размер резьбы - М (EF003563): 10 → 8
Изолятор ступенчатый ИСв4-30 (М8) силовой с болтом IEK
IEK · артикул YIS11-4-30-8-B · совпадение 81%
Важные отличия: Макс. номин. ток (EF007926): 900 А → 700 АРасстояние между шинами (EF002638): 63 мм → 63...68 мм
Метрический размер резьбы - М (EF003563): 10 → 8
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подобранные позиции 1
Проверить совместимость
Шина PEN "земля-ноль" 8х12мм 14/2 (14групп/крепеж по краям) IEK
IEK · артикул YNN21-14-100
