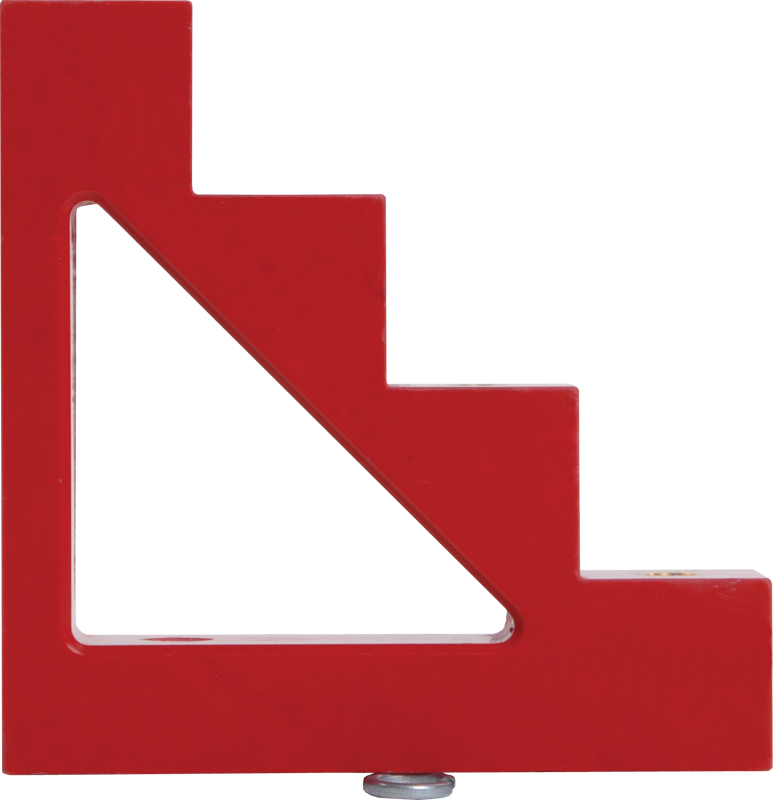

Изолятор ступенчатый ИС4-40 (М8) силовой с болтом IEK
IEK · артикул YIS11-4-40-B
Изображение может отличаться от конкретного исполнения.
IEK
Изолятор ступенчатый ИС4-40 (М8) силовой IEK
ИсточникКаталог IEK
КлассификацияEC001166
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.ЦветКрасный
Ширина164
Высота150
Глубина30
Вес630
Номин раб напряжение660
Длина резьбы15
Вид или марка материалаПолиамид усиленный стекловолокном
Описание и назначение
Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.
Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами.
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -60...80 |
|---|
Электрические и световые параметры 5
| Номин раб напряжениеEF000228 | 660 |
|---|---|
| Количество полюсовEF001391 | 4 |
| Макс. номин. токEF007926 | 600 |
| Кратковрем выдерж напряж промышл частотыданные поставщика | 2.5 кВ |
| Напряж пробоя изоляции промышл частотыданные поставщика | 10 кВ |
Материалы и конструкция 3
| ЦветEF000007 | Красный |
|---|---|
| Вид или марка материалаEF001257 | Полиамид усиленный стекловолокном |
| МатериалEF002169 | Полимерный материал |
Монтаж и подключение 1
| Момент затяжки болтов крепленния шинданные поставщика | 10 нм |
|---|
Механические характеристики 2
| Предел прочности на изгибданные поставщика | 125 Мпа |
|---|---|
| Разрушающий крутящий моментданные поставщика | 50 нм |
Классификация и назначение 1
| Тип конструкцииEF006811 | Изолятор ступенчатый |
|---|
Прочие характеристики 4
| Расстояние между шинамиEF002638 | 41 |
|---|---|
| Выдерж напряж грозового импульсаданные поставщика | 12 кВ |
| Диам отв под крепежные болты в шинахданные поставщика | 9 мм |
| Пакет шин 5(3), 10(2)данные поставщика | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 164 |
|---|---|
| ВысотаEF000040 | 150 |
| ГлубинаEF000049 | 30 |
| ВесEF000167 | 630 |
| Длина резьбыEF000368 | 15 |
| Толщина шинEF002640 | - |
| Метрический размер резьбы - МEF003563 | 8 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.164 × 0.15 × 0.03 м | 0.663 | 0.000548 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 2 шт | 0.165 × 0.15 × 0.06 м | 1.325 | 0.001485 | |
| TRANSPORTING ГОФРОКОРОБ | 40 шт | 0.385 × 0.345 × 0.165 м | 26.5 | 0.021916 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.164 × 0.15 × 0.03 м
- Вес, кг
- 0.663
- Объём, м³
- 0.000548
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 2 шт
- Габариты
- 0.165 × 0.15 × 0.06 м
- Вес, кг
- 1.325
- Объём, м³
- 0.001485
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 40 шт
- Габариты
- 0.385 × 0.345 × 0.165 м
- Вес, кг
- 26.5
- Объём, м³
- 0.021916
- EAN / GTIN
