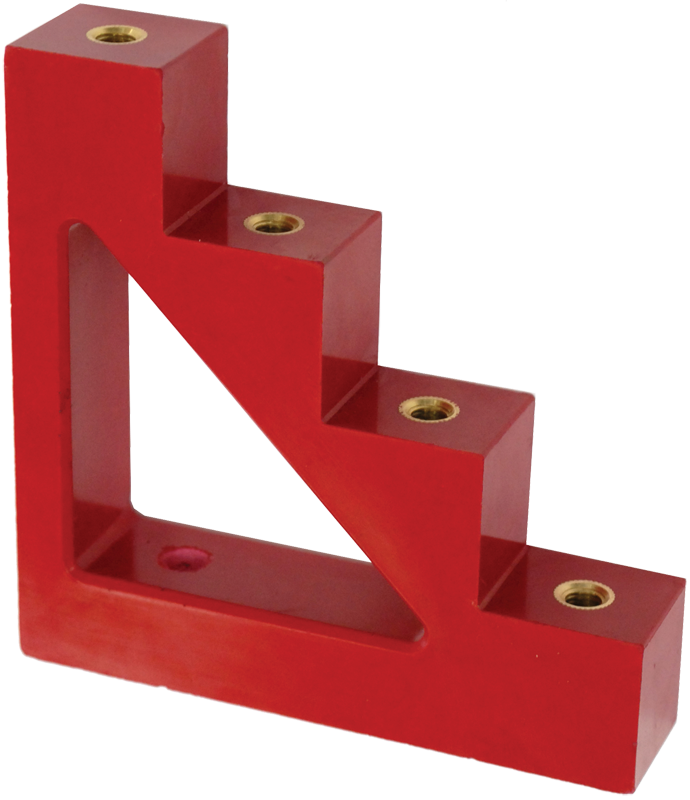

Изолятор ступенчатый ИС4-30 (М8) силовой IEK

Изображение может отличаться от конкретного исполнения.

IEK

Изолятор ступенчатый ИС4-30 (М8) силовой IEK

Артикул: YIS11-4-30 Класс: Шинодержатель (шинный изолятор) EC001166 EAN: 4606056215403 EAN: 4606056215410 Обновлено: 21.10.2026
ИсточникКаталог IEK
КлассификацияEC001166
ДанныеНормализованы

Проверенный инженерный маршрут

Купить на tehpst.ru

Этот товар есть в каталоге tehpst.ru — основного сайта компании «Техпоставка». Цена и наличие указаны на его карточке.

Купить на tehpst.ru Нужна консультация
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина132 мм
Высота132 мм
Глубина30 мм
Вес480 г
Номин раб напряжение660 В
Длина резьбы15 мм

Замены и аналоги

Описание и назначение

Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами.
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC001166.

Условия эксплуатации и безопасность 1

Температура эксплуатации -60...80 °C

Электрические и световые параметры 5

Номин раб напряжение 660 В
Количество полюсов 4
Макс. номин. ток 450 А
Кратковрем выдерж напряж промышл частотыданные поставщика 2.5 кВ
Напряж пробоя изоляции промышл частотыданные поставщика 8 кВ

Материалы и конструкция 3

Цвет Красный
Вид или марка материала Полиамид усиленный стекловолокном
Материал Полимерный материал

Монтаж и подключение 1

Момент затяжки болтов крепленния шинданные поставщика 10 нм

Механические характеристики 2

Предел прочности на изгибданные поставщика 125 Мпа
Разрушающий крутящий моментданные поставщика 50 нм

Классификация и назначение 1

Тип конструкции Изолятор ступенчатый

Прочие характеристики 4

Расстояние между шинами 33 мм
Выдерж напряж грозового импульсаданные поставщика 9 кВ
Диам отв под крепежные болты в шинахданные поставщика 9 мм
Пакет шин 5(3), 10(2)данные поставщика Нет

Размеры и упаковка

Изделие

Ширина 132 мм
Высота 132 мм
Глубина 30 мм
Вес 480 г
Длина резьбы 15 мм
Метрический размер резьбы - М 8

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица БЕЗ УПАКОВКИ 1 шт 0.132 × 0.132 × 0.03 см 0.515 0.000444 4606056215397
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ 2 шт 0.132 × 0.132 × 0.06 м 1.03 0.001045 4606056215403
TRANSPORTING ГОФРОКОРОБ 40 шт 0.36 × 0.29 × 0.17 м 20.6 0.017748 4606056215410

  • Базовая единица БЕЗ УПАКОВКИ

    В упаковке
    1 шт
    Габариты
    0.132 × 0.132 × 0.03 см
    Вес, кг
    0.515
    Объём, м³
    0.000444
    EAN / GTIN
    4606056215397

  • Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ

    В упаковке
    2 шт
    Габариты
    0.132 × 0.132 × 0.06 м
    Вес, кг
    1.03
    Объём, м³
    0.001045
    EAN / GTIN
    4606056215403

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    40 шт
    Габариты
    0.36 × 0.29 × 0.17 м
    Вес, кг
    20.6
    Объём, м³
    0.017748
    EAN / GTIN
    4606056215410
