Изолятор ступенчатый ИС4-20 (М6) силовой IEK
IEK · артикул YIS11-4-20
Изображение может отличаться от конкретного исполнения.
IEK

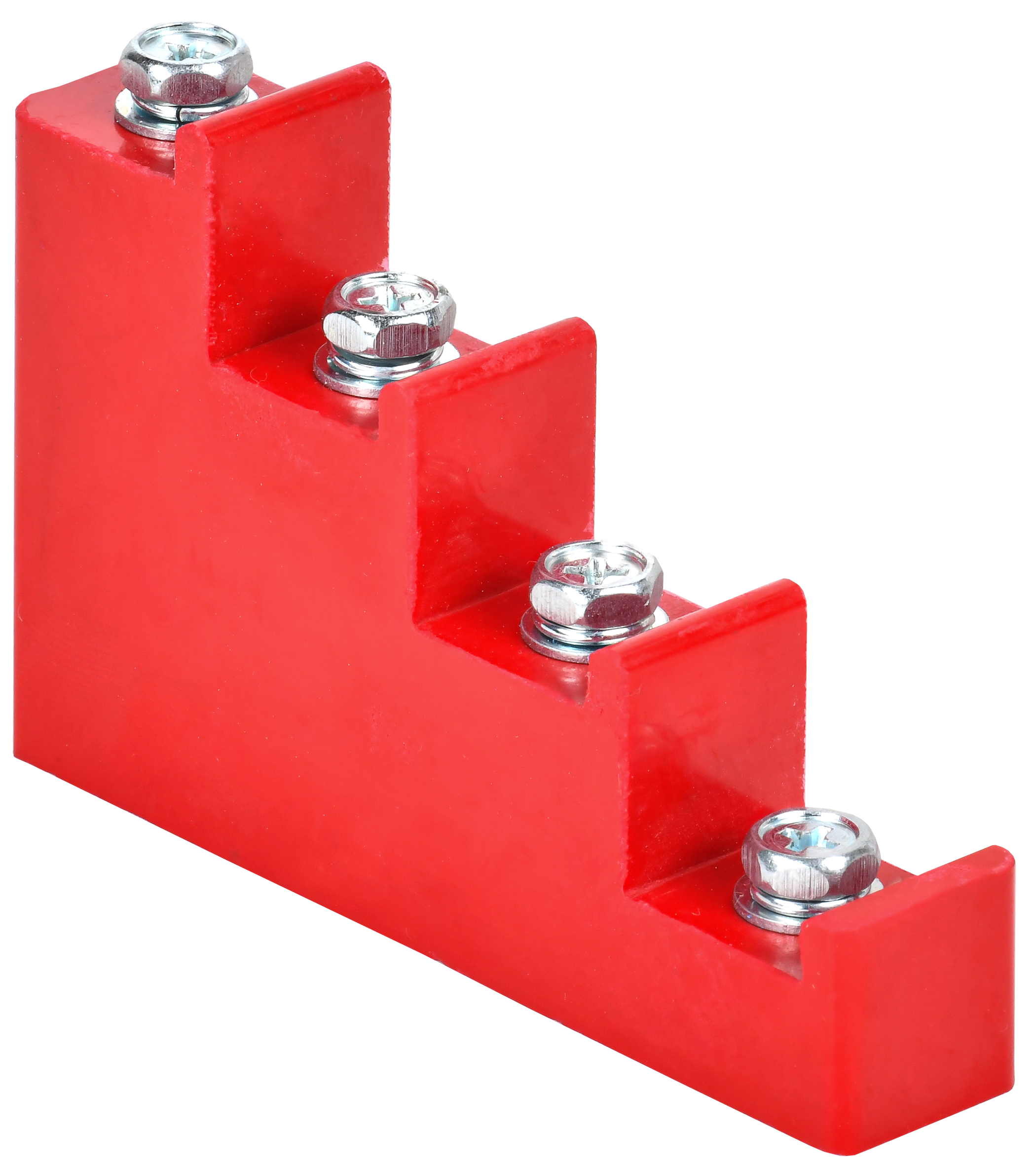

Изолятор ступенчатый ИС4-20 (М6) силовой с болтом IEK
ИсточникКаталог IEK
КлассификацияEC001166
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.ЦветКрасный
Ширина100
Высота66
Глубина20
Вес180
Номин раб напряжение660
Длина резьбы10
Вид или марка материалаПолиамид усиленный стекловолокном
Описание и назначение
Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.
Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами.
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -60...80 |
|---|
Электрические и световые параметры 5
| Номин раб напряжениеEF000228 | 660 |
|---|---|
| Количество полюсовEF001391 | 4 |
| Макс. номин. токEF007926 | 300 |
| Кратковрем выдерж напряж промышл частотыданные поставщика | 2.5 кВ |
| Напряж пробоя изоляции промышл частотыданные поставщика | 5 кВ |
Материалы и конструкция 3
| ЦветEF000007 | Красный |
|---|---|
| Вид или марка материалаEF001257 | Полиамид усиленный стекловолокном |
| МатериалEF002169 | Полимерный материал |
Монтаж и подключение 1
| Момент затяжки болтов крепленния шинданные поставщика | 6 нм |
|---|
Механические характеристики 2
| Предел прочности на изгибданные поставщика | 125 Мпа |
|---|---|
| Разрушающий крутящий моментданные поставщика | 25 нм |
Классификация и назначение 1
| Тип конструкцииEF006811 | Изолятор ступенчатый |
|---|
Прочие характеристики 5
| Расстояние между шинамиEF002638 | 25 |
|---|---|
| Выдерж напряж грозового импульсаданные поставщика | 7.5 кВ |
| Диам отв под крепежные болты в шинахданные поставщика | 6.6 мм |
| Кол-во болтов на изоляторданные поставщика | 4 шт |
| Пакет шин 5(3), 10(2)данные поставщика | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 100 |
|---|---|
| ВысотаEF000040 | 66 |
| ГлубинаEF000049 | 20 |
| ВесEF000167 | 180 |
| Длина резьбыEF000368 | 10 |
| Толщина шинEF002640 | - |
| Метрический размер резьбы - МEF003563 | 6 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.1 × 0.065 × 0.02 см | 0.188 | 0.000121 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 2 шт | 0.1 × 0.06 × 0.04 см | 0.375 | 0.00024 | |
| TRANSPORTING ГОФРОКОРОБ | 120 шт | 0.26 × 0.26 × 0.215 м | 22.5 | 0.014534 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.1 × 0.065 × 0.02 см
- Вес, кг
- 0.188
- Объём, м³
- 0.000121
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 2 шт
- Габариты
- 0.1 × 0.06 × 0.04 см
- Вес, кг
- 0.375
- Объём, м³
- 0.00024
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 120 шт
- Габариты
- 0.26 × 0.26 × 0.215 м
- Вес, кг
- 22.5
- Объём, м³
- 0.014534
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 2; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
